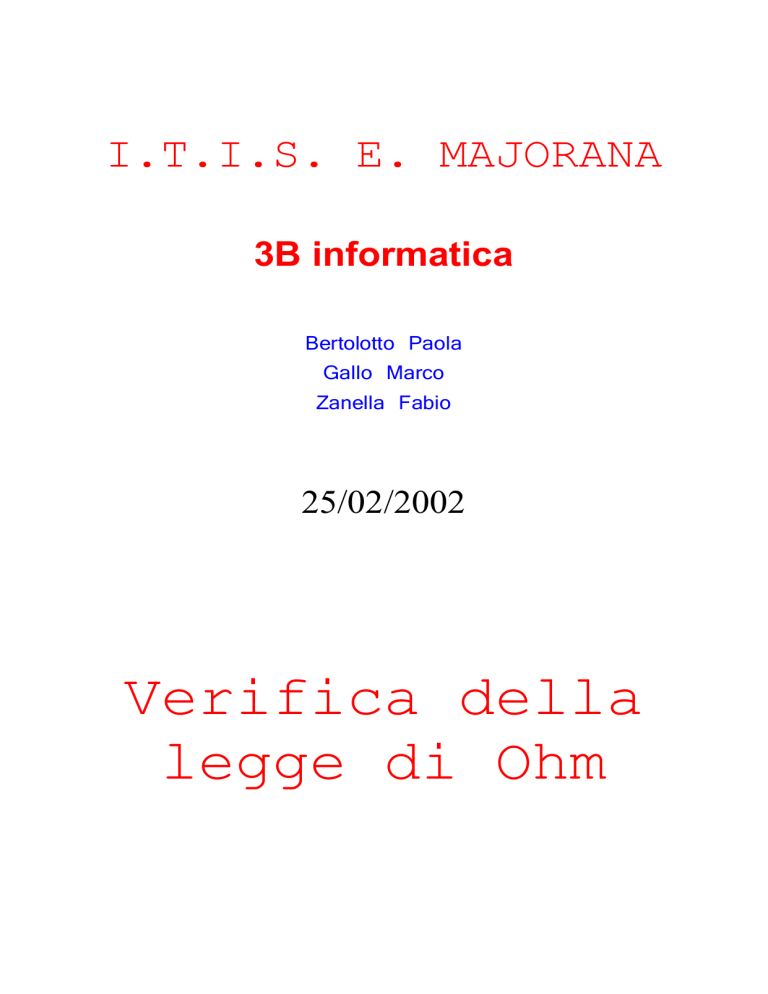

I.T.I.S. E. MAJORANA
3B informatica
Bertolotto Paola
Gallo Marco
Zanella Fabio
25/02/2002
Verifica della
legge di Ohm
Schema Elettrico:
E = 1 ≈ 30 V
R = 18 KΩ
Elenco materiale:
1 resistenza da 18 K
Cavi elettrici
Multimetro (amperometro e voltmetro)
Generatore variabile
Descrizione esperienza:
Dopo aver collegato al generatore un multimetro utilizzato come amperometro, abbiamo collegato
la resistenza da 18 KΩ in serie all’amperometro e un ulteriore multimetro utilizzato come voltmetro
in parallelo alla resistenza. Posizionando il generatore su circa 1 V grazie al voltmetro, abbiamo
misurato con l’amperometro la corrente passante nel circuito. Abbiamo iniziato dunque a variare la
tensione di circa 1 V alla volta misurando la rispettiva corrente. Arrivati a circa 30 V, abbiamo
applicato la legge di Ohm ( R = V / I ) trovando così il valore della resistenza che teoricamente era
di 18 KΩ.
Analisi dei risultati:
Dalla tabella e dal grafico che seguono possiamo vedere che il rapporto tra tensione e corrente è
pressoché costante e porta sempre al valore della resistenza (circa 18 KΩ). Con questa esperienza
abbiamo potuto quindi dimostrare che la legge di Ohm (V / I = R) è giusta.
Tabelle e Grafici:
V
I
R
[V]
[mA]
[KΩ]
1,032
2,009
3
4
4,97
6,01
7,01
8,01
9,01
9,98
11,02
11,99
13
14,03
15
15,98
16,99
17,99
19,01
19,99
21
22,01
23,01
24,01
25,01
26,01
27
28,02
29
30
0,057
0,111
0,167
0,222
0,277
0,334
0,391
0,446
0,502
0,555
0,614
0,668
0,725
0,782
0,836
0,891
0,947
1,003
1,059
1,114
1,171
1,226
1,282
1,338
1,394
1,45
1,505
1,562
1,616
1,672
18,01
18,02
17,96
18,02
17,94
17,99
17,92
17,95
17,95
17,98
17,94
17,94
17,93
17,94
17,94
17,94
17,94
17,93
17,95
17,94
17,93
17,95
17,94
17,94
17,94
17,93
17,94
17,93
17,94
17,94
1,8
1,6
1,4
I[mA]
1,2
1
0,8
0,6
0,4
0,2
0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
V[V]
