verifica sui resistori non lineari

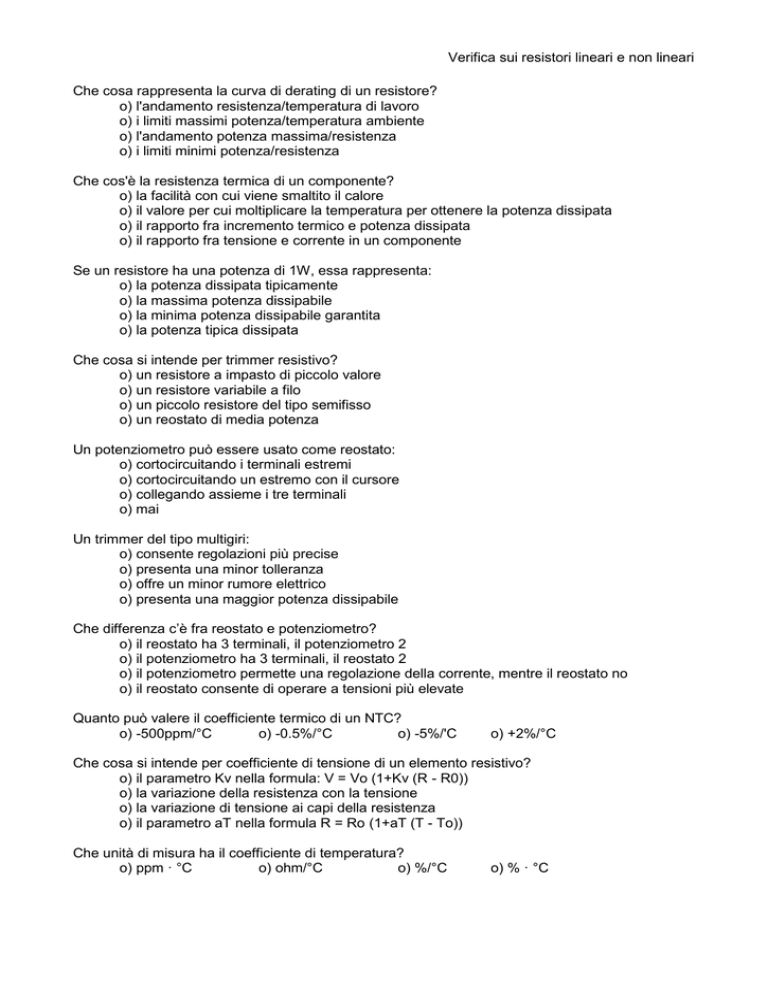

Verifica sui resistori lineari e non lineari
Che cosa rappresenta la curva di derating di un resistore?
o) l'andamento resistenza/temperatura di lavoro
o) i limiti massimi potenza/temperatura ambiente
o) l'andamento potenza massima/resistenza
o) i limiti minimi potenza/resistenza
Che cos'è la resistenza termica di un componente?
o) la facilità con cui viene smaltito il calore
o) il valore per cui moltiplicare la temperatura per ottenere la potenza dissipata
o) il rapporto fra incremento termico e potenza dissipata
o) il rapporto fra tensione e corrente in un componente
Se un resistore ha una potenza di 1W, essa rappresenta:
o) la potenza dissipata tipicamente
o) la massima potenza dissipabile
o) la minima potenza dissipabile garantita
o) la potenza tipica dissipata
Che cosa si intende per trimmer resistivo?
o) un resistore a impasto di piccolo valore
o) un resistore variabile a filo
o) un piccolo resistore del tipo semifisso
o) un reostato di media potenza
Un potenziometro può essere usato come reostato:
o) cortocircuitando i terminali estremi
o) cortocircuitando un estremo con il cursore
o) collegando assieme i tre terminali
o) mai
Un trimmer del tipo multigiri:
o) consente regolazioni più precise
o) presenta una minor tolleranza
o) offre un minor rumore elettrico
o) presenta una maggior potenza dissipabile
Che differenza c’è fra reostato e potenziometro?
o) il reostato ha 3 terminali, il potenziometro 2
o) il potenziometro ha 3 terminali, il reostato 2
o) il potenziometro permette una regolazione della corrente, mentre il reostato no
o) il reostato consente di operare a tensioni più elevate
Quanto può valere il coefficiente termico di un NTC?
o) -500ppm/°C
o) -0.5%/°C
o) -5%/'C
o) +2%/°C
Che cosa si intende per coefficiente di tensione di un elemento resistivo?
o) il parametro Kv nella formula: V = Vo (1+Kv (R - R0))
o) la variazione della resistenza con la tensione
o) la variazione di tensione ai capi della resistenza
o) il parametro aT nella formula R = Ro (1+aT (T - To))
Che unità di misura ha il coefficiente di temperatura?
o) ppm · °C
o) ohm/°C
o) %/°C
o) % · °C
Verifica sui resistori lineari e non lineari
Con l'uso di un termistore è possibile:
o) ottenere una misura della temperatura
o) variare la temperatura di un circuito
o) variare la resistenza di un circuito
o) ottenere una misura della tensione
A che cosa serve porre un PTC in serie ad un carico?
o) a mantenere costante la temperatura del PTC
o) a proteggere il carico dai surriscaldamenti
o) a mantenere costante la resistenza del carico
o) a limitare la potenza dissipata dal PTC
Per la misura della temperatura è meglio usare:
o) un PTC grazie all'elevata linearità
o) un NTC grazie all'elevata linearità
o) un NTC grazie all'ampio range termico utile
o) un PTC grazie alla limitazione della corrente
Qual'è l'impiego tipico di un varistore?
o) proteggere dai disturbi elettrici
o) limitare la corrente in serie al varistore
o) evitare surriscaldamenti del carico
o) a fungere da partitore di tensione con il carico
Con un fotoresistore è possibile:
o) ottenere una misura della luminosità
o) rilevare una tensione ai capi di un sensore ottico
o) stabilizzare la corrente in un partitore
Quale dei seguenti è un sensore?
o) un altoparlante
o) un fotoresistore
o) un relè
o) un diodo LED
Quale dei seguenti è un attuatore?
o) un termistore
o) un microfono
o) un altoparlante
o) un varistore
Per un resistore di potenza il dissipatore serve:
o) a ridurre la potenza dissipata
o) a ridurre la temperatura dell'elemento resistivo
o) a mantenere stabile il coefficiente di temperatura
o) a ridurre la corrente che attraversa il resistore
Con un magnetoresistore è possibile:
o) variare l’intensità di un campo magnetico
o) misurare l’intensità di un campo magnetico
o) ottenere un campo magnetico
Verifica sui resistori lineari e non lineari
Per proteggere contro le sovratensioni impulsive di breve durata, è meglio usare:
o) un varistore in parallelo al carico
o) un PTC in serie al carico
o) un NTC in parallelo al carico
o) un varistore in serie al carico
Che cos'è il coefficiente di temperatura di un resistore?
o) la variazione della temperatura con la resistenza
o) il parametro aT nella formula: Tx = T0 [1 + aT (Rx - Ro)]
o) la variazione della resistenza con la temperatura
o) il parametro aT nella formula Rx = Ro [1 + aT (Vx - Vo)]
Disegnare il circuito equivalente in alta frequenza di un generico resistore
Che problemi provoca la presenza dell'induttanza nel circuito equivalente di un resistore?
o) riduce la massima potenza dissipabile
o) aumenta il rumore elettrico generato
o) aumenta il valore del resistore in alta frequenza
o) riduce il valore del resistore il alta frequenza
Che problemi provoca la capacità parassita nel circuito equivalente di un resistore?
o) diminuisce il valore resistivo in alta frequenza
o) provoca una maggior dissipazione di potenza
o) limita la massima potenza dissipabile
o) limita la massima tensione applicabile
A che serve un "circuito a ponte" per la misura della temperatura con un termistore?
o) a migliorare la linearità della misura
o) a determinare una soglia di riferimento
o) ad amplificare maggiormente il segnale ottenuto
o) a facilitare il pilotaggio delle porte logiche
Qual'è l'impiego di uno "strain gauge" (pressoresistore)?
o) nelle bilance elettroniche
o) nella misura delle tensioni deboli
o) è un resistore che opera in ambienti a bassa pressione
o) è un componente che opera bene solo sotto pressione
Un PTC posto in serie a un carico attua una protezione nei confronti di quali eventi?
o) sovratensioni e aumento della resistenza del carico
o) surriscaldamento e cortocircuito
o) sottotensione e diminuzione della resistenza del carico
o) sovracorrente e diminuzione della temperatura
