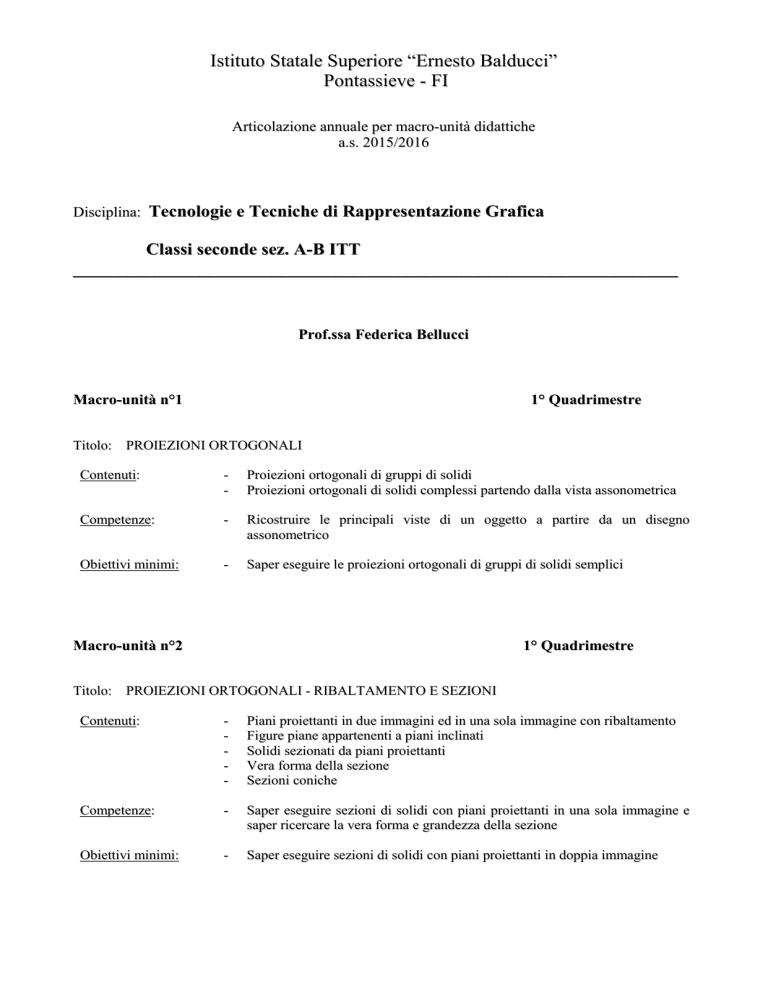

Istituto Statale Superiore “Ernesto Balducci”
Pontassieve - FI
Articolazione annuale per macro-unità didattiche
a.s. 2015/2016
Disciplina: Tecnologie e Tecniche di Rappresentazione Grafica
Classi seconde sez. A-B ITT
___________________________________________________________________
Prof.ssa Federica Bellucci
Macro-unità n°1
1° Quadrimestre
Titolo: PROIEZIONI ORTOGONALI
Contenuti:
-
Proiezioni ortogonali di gruppi di solidi
Proiezioni ortogonali di solidi complessi partendo dalla vista assonometrica
Competenze:
-
Ricostruire le principali viste di un oggetto a partire da un disegno
assonometrico
Obiettivi minimi:
-
Saper eseguire le proiezioni ortogonali di gruppi di solidi semplici
Macro-unità n°2
1° Quadrimestre
Titolo: PROIEZIONI ORTOGONALI - RIBALTAMENTO E SEZIONI
Contenuti:
-
Piani proiettanti in due immagini ed in una sola immagine con ribaltamento
Figure piane appartenenti a piani inclinati
Solidi sezionati da piani proiettanti
Vera forma della sezione
Sezioni coniche
Competenze:
-
Saper eseguire sezioni di solidi con piani proiettanti in una sola immagine e
saper ricercare la vera forma e grandezza della sezione
Obiettivi minimi:
-
Saper eseguire sezioni di solidi con piani proiettanti in doppia immagine
Macro-unità n° 3
Titolo:
2° Quadrimestre
ASSONOMETRIE
Contenuti:
-
Generalità sulle assonometrie
Assonometria Obliqua
Assonometria Ortogonale
Competenze:
-
Saper tradurre un disegno eseguito secondo le proiezioni ortogonali in un
disegno assonometrico e viceversa;
Usare in modo opportuno i diversi tipi di assonometrie
-
Saper rappresentare figure piane o solide in assonometria.
Obiettivi minimi:
Macro-unità n°4
Titolo:
2° Quadrimestre
DISEGNO INDUSTRIALE e CRITERI E STRUMENTI PER LA MISURAZIONE
Contenuti:
-
Il Sistema Internazionale di misura
Strumenti di misura
Sezioni tecniche
Quotatura
Simbologia tecnica
Competenze:
-
Conoscere e saper utilizzare i principali strumenti di misura
Conoscere gli elementi fondamentali per la rappresentazione tecnica, le
quotature e le simbologie del disegno tecnico industriale
Obiettivi minimi:
-
Conoscere il Sistema Internazionale di misura
Saper impiegare le principali indicazioni e simbologie del disegno industriale
Macro-unità n° 5
1° e 2° Quadrimestre
Titolo: DISEGNO ASSISTITO AL COMPUTER
Contenuti:
-
Consolidamento delle conoscenze del software ProgeCAD per il disegno in 2D
Interfaccia del software SketchUp con attivazione dei comandi di modellazione
solida
Competenze:
-
Eseguire e stampare su carta disegni tecnici con il software ProgeCAD,
Elaborare la modellazione solida di oggetti con il software SketchUp ed
eseguire la stampa in 3D
Obiettivi minimi:
-
Saper utilizzare in modo corretto il computer ed applicare i principali comandi
del software presentati ProgeCAD e SketchUp
Firma
…..…………………………………
