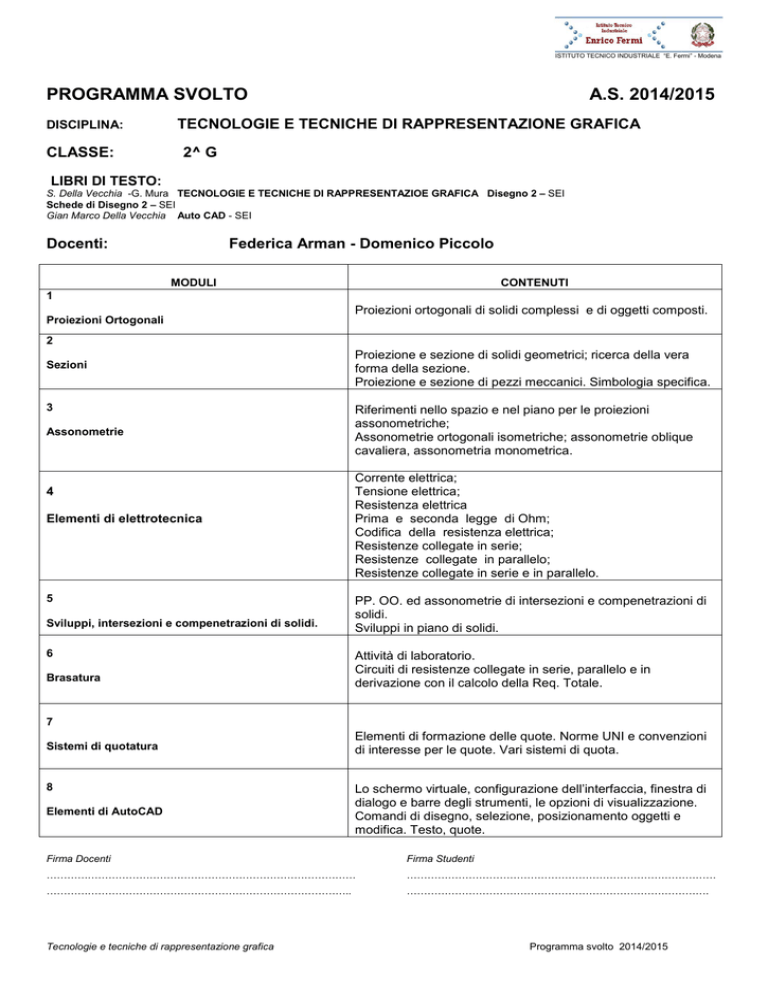

programma svolto as 2014/2015

ISTITUTO TECNICO INDUSTRIALE “E. Fermi” - Modena
PROGRAMMA SVOLTO
DISCIPLINA:
CLASSE:
A.S. 2014/2015
TECNOLOGIE E TECNICHE DI RAPPRESENTAZIONE GRAFICA
2^ G
LIBRI DI TESTO:
S. Della Vecchia -G. Mura TECNOLOGIE E TECNICHE DI RAPPRESENTAZIOE GRAFICA Disegno 2 – SEI
Schede di Disegno 2 – SEI
Gian Marco Della Vecchia Auto CAD - SEI
Docenti:
Federica Arman - Domenico Piccolo
MODULI
CONTENUTI
1
Proiezioni Ortogonali
Proiezioni ortogonali di solidi complessi e di oggetti composti.
2
Sezioni
3
Assonometrie
4
Elementi di elettrotecnica
5
Sviluppi, intersezioni e compenetrazioni di solidi.
6
Brasatura
Proiezione e sezione di solidi geometrici; ricerca della vera
forma della sezione.
Proiezione e sezione di pezzi meccanici. Simbologia specifica.
Riferimenti nello spazio e nel piano per le proiezioni
assonometriche;
Assonometrie ortogonali isometriche; assonometrie oblique
cavaliera, assonometria monometrica.
Corrente elettrica;
Tensione elettrica;
Resistenza elettrica
Prima e seconda legge di Ohm;
Codifica della resistenza elettrica;
Resistenze collegate in serie;
Resistenze collegate in parallelo;
Resistenze collegate in serie e in parallelo.
PP. OO. ed assonometrie di intersezioni e compenetrazioni di
solidi.
Sviluppi in piano di solidi.
Attività di laboratorio.
Circuiti di resistenze collegate in serie, parallelo e in
derivazione con il calcolo della Req. Totale.
7
Sistemi di quotatura
8
Elementi di AutoCAD
Elementi di formazione delle quote. Norme UNI e convenzioni
di interesse per le quote. Vari sistemi di quota.
Lo schermo virtuale, configurazione dell’interfaccia, finestra di
dialogo e barre degli strumenti, le opzioni di visualizzazione.
Comandi di disegno, selezione, posizionamento oggetti e
modifica. Testo, quote.
Firma Docenti
Firma Studenti
………………………………………………………………………………
………………………………………………………………………………
……………………………………………………………………………..
…………………………………………………………………………….
Tecnologie e tecniche di rappresentazione grafica
Programma svolto 2014/2015
