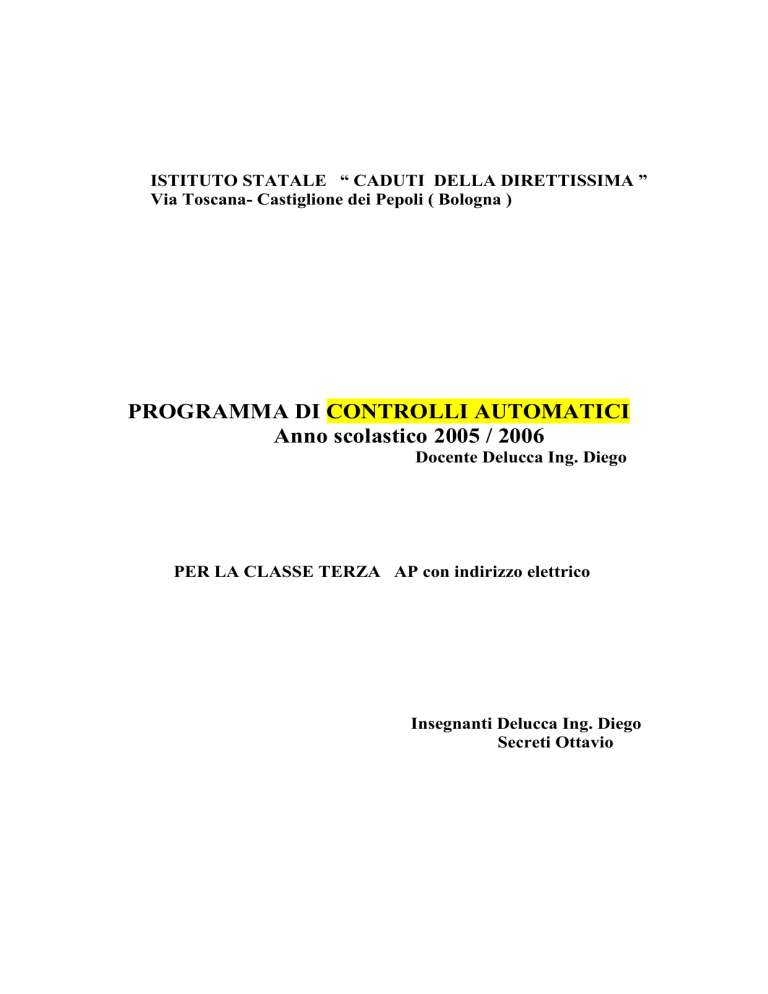

istituto statale “ caduti della direttissima ”

ISTITUTO STATALE “ CADUTI DELLA DIRETTISSIMA ”
Via Toscana- Castiglione dei Pepoli ( Bologna )
PROGRAMMA DI CONTROLLI AUTOMATICI
Anno scolastico 2005 / 2006
Docente Delucca Ing. Diego
PER LA CLASSE TERZA AP con indirizzo elettrico
Insegnanti Delucca Ing. Diego
Secreti Ottavio
MODULO 1
Sistemi
CONTENUTI
Il concetto di sistema. I sistemi naturali, artificiali e misti,
Gli insiemi che identificano i sistemi. Il concetto di
parametro e di disturbo. Il concetto di sistema stabile e
instabile. I sistema ad anello aperto e il sistema ad anello
chiuso. Il concetto di Processo e i metodi grafici per
caratterizzarlo. Esercizi Vari relativi al modulo.
I modelli e la loro classificazione.
Modelli
Le fasi di una simulazione.
Simulazione
Algebra degli Le regole per ridurre i sistemi complessi.
schemi
a Il concetto di sovrapposizione degli effetti.
Studio dei sistemi complessi con o senza disturbo.
blocchi
MODULO 2
CONTENUTI
I sistemi di Il sistema binario. Modalità con cui si trasforma un numero
decimale in un numero binario e viceversa.
numerazione
MODULO 3
I segni grafici
CONTENUTI
I simboli grafici più importanti per il controllo automatico,
secondo la normativa.
MODULO 4
CONTENUTI
I sistemi digitali Generalità sui sistemi digitali. Le porte logiche
fondamentali: AND, OR, NOT, NAND, NOR, EXOR.
I circuiti elettrici corrispondenti alle porte fondamentali; le
tavole di verità e i segni grafici normalizzati. Studio di
semplici porte.
Algebra
di Le proprietà fondamentali dell’algebra di BOOLE.
Dimostrazione di alcune di esse. Introduzione agli schemi a
BOOLE
contatti.
MODULO 5
CONTENUTI
Organi ausiliari Generalità. Pulsanti e selettori. Indicatori Luminosi.
Pulsantiere. Disposizione degli organi ausiliari sui quadri
di comando
elettrici. Colore degli organi ausiliari.
Generalità. Tipi di sensori. Interruttori di posizione
Sensori
meccanici. I sensori di prossimità. Interruttori fotoelettrici.
I sensori per il controllo di livello ed i sensori di
pressione.
Circuiti
logici La logica cablata. I circuiti logici fondamentali di tipo
elettromeccanici elettromeccanico. Elementi elettromeccanici monostabili e
bistabili. Circuiti a memoria elettromeccanica. Cenno sui
cicli di funzionamento. Esercitazioni varie sulla parte
introdotta.
Definizione e Funzionamento di un relè. Parametri
Relè
caratteristici e loro classificazione. I principali tipi di relè.
Definizione e costituzione. Contatti principali e ausiliari.
Contattori
Configurazioni; i dati nominali e di targa. Alimentazione
del circuito di comando. Contattori statici; Contattori –
Interruttori Automatici. Criteri di scelta del contattore.
MODULO 6
Trasduttori
Attuatori
MODULO 7
Il controllore a
logica
programmabile
CONTENUTI
Generalità. Caratteristiche dei trasduttori statiche e
dinamiche. Segnali standard dei trasduttori. I potenziometri
Gli Encoder. La dinamo tachimetrica. Cenno su altri tipi di
trasduttore.
Generalità. I solenoidi. Cenno sui motori in corrente
continua e sui motori passo a passo. Cenno sui motori
Brushless. Gli amplificatori lineari. Cilindri pneumatici e
oleodinamici.
CONTENUTI
Premessa e generalità. Introduzione al PLC; HARDWARE,
SOFTWARE. Le fasi della programmazione. Scelta,
installazione, sicurezza e riferimenti normativi.
ESERCITAZIONI di Laboratorio.
L’ insegnante Delucca Diego
