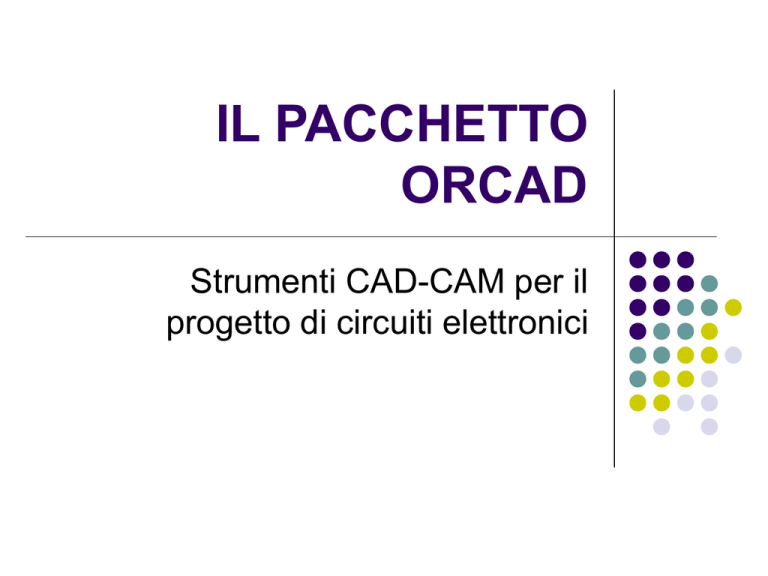

IL PACCHETTO
ORCAD
Strumenti CAD-CAM per il
progetto di circuiti elettronici
OrCAD ver. 9.1
Strumenti di OrCAD
Il pacchetto OrCAD comprende diversi programmi per
la progettazione di circuiti elettronici tra cui:
 Capture CIS per il disegno di schemi;
 Pspice A/D per la simulazione analogica e/o digitale;
 Layout Plus per la realizzazione di circuiti stampati.
 Express per la progettazione di dispositivi PAL, GAL
e FPGA
Strumenti di OrCAD
OrCAD Capture CIS
E’ lo strumento principale con cui si disegna lo schema
elettrico e si imposta il tipo di progetto
OrCAD Capture CIS




Editor per il disegno di schemi elettronici
Librerie con migliaia di simboli elettrici con
possibilità di modificare e/o creare nuovi
simboli
Database associato ad ogni simbolo
(reference, value, pin number, pcb footprint,
ecc)
Numerazione automatica dei componenti
OrCAD Capture CIS





Estrazione della lista componenti
Inserimento di bus, testi, net e strutture
gerarchiche per semplificare i disegni
Creazione di netlist per esportazione ad altri
software CAD
Utilità per il controllo e l’aggiornamento dello
schema
Librerie di simboli con modello matematico
per la simulazione (pspice)
OrCAD Capture CIS
Come si usa:
 Si inseriscono tutti i simboli prelevandoli dalle
varie librerie
 Si eseguono i collegamenti tra i vari simboli
 Si inseriscono i riferimenti, valori/sigle,
moduli, testi, connettori, net, ecc.
 Si compila il cartiglio e si eseguono i tools
che servono (num. automatica, lista
componenti, Netlist, controllo schema, ecc.)
Orcad PsPice AD
Stumento che permette di simulare il funzionamento di circuiti
analogici, digitali o misti
Orcad PsPice AD





Utilizza particolari librerie di simboli con
modello matematico
Permette analisi in DC, AC, nel tempo, ecc.
Permette di inserire punti di misura diversi
Visualizza i risultati su uno o più grafici con
possibilità di misura e analisi dei risultati
Ha un editor di stimoli per impostare segnali
d’ingresso digitali e/o complessi
Orcad PsPice AD
Come si usa:
 Si disegna lo schema con Capture e i simboli
speciali (libreria PsPace)
 Si introducono degli stimoli in ingresso (generatori di
tensione, corrente, segnali digitali, ecc.)
 Si posizionano dei PROBE (sonde) nei punti da
misurare o analizzare
 Si seleziona il tipo di analisi (Tempo, AC, DC, ecc.)
 Si avvia la simulazione e si analizzano i grafici
OrCAD Layout

Tool per la progettazione e la sbrogliatura dei circuiti
stampati
OrCAD Layout






Fino a 16 piani di sbrogliatura+14 piani vari
Sbrogliatura automatica e manuale
Caricamento e posizionamento componenti
automatico (tramite Netlist)
Librerie con più di 1000 componenti + editor
Impostazione paramentri sbroglio (piste,
isolamenti, vie, strategie, layer, ecc.)
Stampe di tutti i piani, file gerber, foratura.
OrCAD Express
Tool per la progettazione ed implementazione di PLD (PAL/GAL/FPGA)
OrCAD Express





E’ integrato in OrCAD Capture a cui aggiunge le
funzionalità proprie dei PLD
Gestisce diverse case produttrici (Actel, Altera,
Lattice, Philips, Xilink, ecc.)
Permette di progettare da schema (simboli logici) o
lunguaggio VHDL o mix dei due
Simulazione del circuito prima e dopo la sintesi (in
Design e Timed)
Produzione dei file per la programmazione del chip
(*.JED) e documentazione di sintesi
OrCAD Express
Come si usa:
 Si seleziona (in Capture) il “Programmable Logic
Wizard” e si sceglie la casa costruttrice e la famiglia
di PLD che si vuole usare
 Si disegna lo schema logico utilizzando i simboli
messi a disposizione apposta per il tipo di
costruttore/famiglia scelto (oppure si scrive il codice
VHDL)
 Si seleziona la sigla del componente, i parametri di
sintesi e si avvia la compilazione
 Si simula il circuito per verificarne la funzionalità
