Esercitazione 9

Lezione del corso di elettronica del 27-3-2002
ESERCITAZIONE 9.
SIMULARE UN FILTRO PASSA BASSO SALLEN&KEY. CALCOLARE LA
RISPOSTA IN FREQUENZA E LA RISPOSTA NEL TEMPO ALL’ONDA
QUADRA PER DIVERSI VALORI DEL FATTORE DI MERITO Q.
Comandi base di Pspice 9.1 Student Version, disponibile gratuitamente sul sito
http://www.orcad.com/Product/Simulation/PSpice/eval.asp : ctrl-G per caricare un componente,
ctrl-W per iniziare un collegamento, click sui probe di tensione per poi disporli sul circuito.

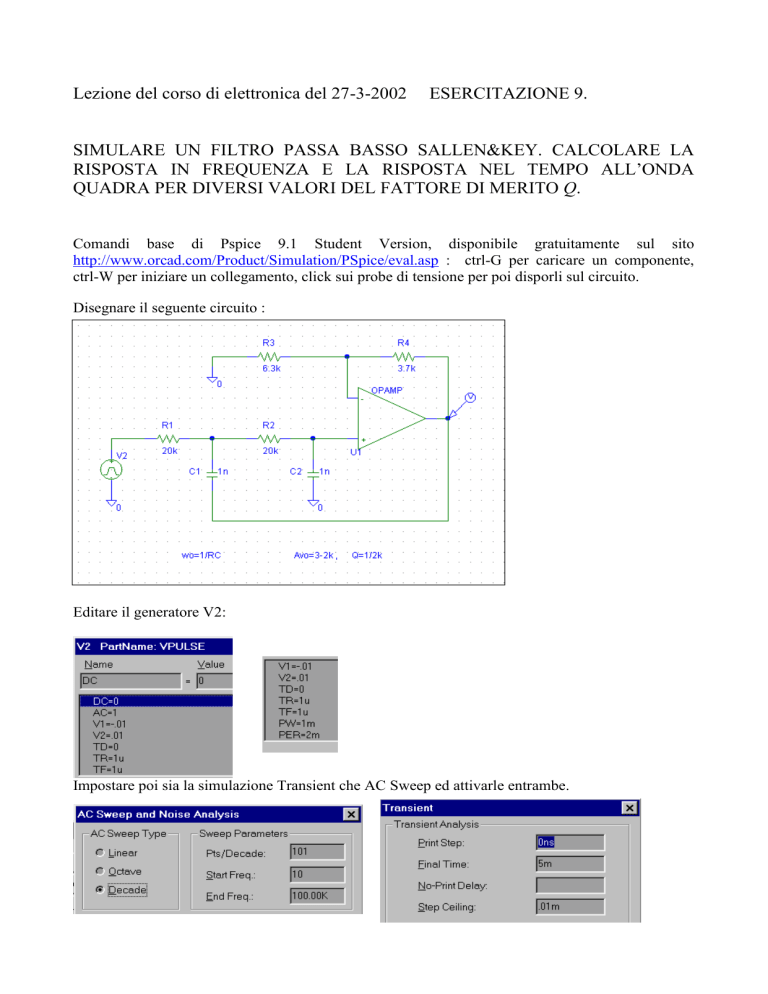

Disegnare il seguente circuito :
Editare il generatore V2:
Impostare poi sia la simulazione Transient che AC Sweep ed attivarle entrambe.
Premere F11 per lanciare la simulazione.
Ripetere poi con i seguenti valori per R3 ed R4:
1/AVo
.63
.5
.4
1
R3
6.3k
1k
4k
1k
R4
3.7k
1k
6k
.01
DOMANDE:
1) Verificare le risposte nel tempo e quelle in frequenza nei vari casi.
2) Quali sono i valori di Q corrispondenti alle quattro righe della tabella ?
3) Misurare fo con riferimento al filtro Butterworth del secondo ordine. (quale Q ? come si effettua
la misura ?)
4) Per quale valore di Q si ha una singola sovraoscillazione ? (semioscillazione).
5) Scambiare R con C nella rete connessa all’ingresso +. Che tipo di filtro si ottiene ?
6) Cosa succede se AVo=3 ? Effettuare la simulazione. Provare poi con AVo poco più piccolo di
3.
7) Realizzare un filtro Butterworth passa banda con frequenze ti taglio pari a 10 kHz e 20 kHz.
Ing. Giorgio Fontana
