Lampeggiatore con timer 555

4 ASerale1011
G10
15/04/11
Laboratorio di Elettronica
Orcad : Lampeggiatore con timer 555 (parte2)
Riontino
Borsato
Lampeggiatore con timer 555

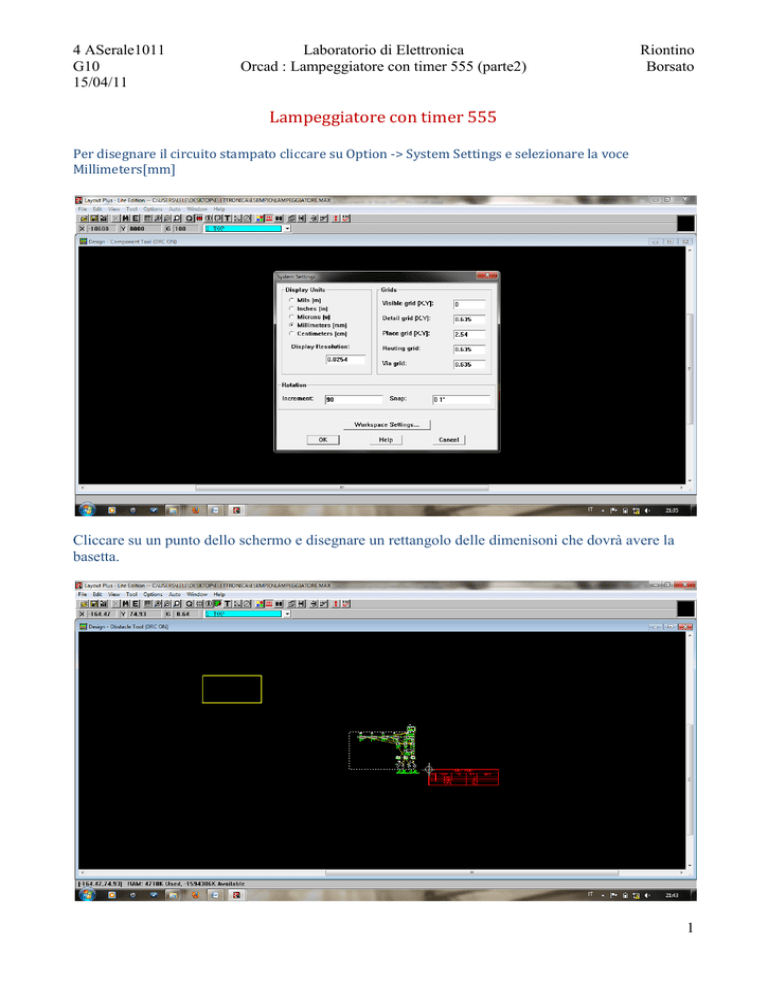

Per disegnare il circuito stampato cliccare su Option -> System Settings e selezionare la voce
Millimeters[mm]
Cliccare su un punto dello schermo e disegnare un rettangolo delle dimenisoni che dovrà avere la
basetta.
1
4 ASerale1011
G10
15/04/11
Laboratorio di Elettronica
Orcad : Lampeggiatore con timer 555 (parte2)
Riontino
Borsato
Per inserire tutto il circuito nel rettangolo appena disegnato cliccare su Auto -> Place -> Board
Premere OK nella schermata successiva
Poi ritornare su Option -> System Settings e selezionare la voce Mils[m]
2
4 ASerale1011
G10
15/04/11
Laboratorio di Elettronica
Orcad : Lampeggiatore con timer 555 (parte2)
Riontino
Borsato
Dopo aver posizionato i componenti cliccare su Tool -> Layer -> Select From Spreadsheet e , nella
colonna Layer Type , lasciare selezionata la voce BOTTOM come Routing e tutte le altre voci su
Unused, in modo da creare il circuito solo su un lato della basetta
Impostare le dimensioni della pista andando su Tool -> Net -> Select From Spreadshet e impostare i
valori della colonna Width Min Conn Max su 30
3
4 ASerale1011
G10
15/04/11
Laboratorio di Elettronica
Orcad : Lampeggiatore con timer 555 (parte2)
Riontino
Borsato
In fine cliccare su Auto -> Autorute -> Board e , se i componenti sono stati piazzati correttamente ,
si otterrà il disegno del circuito stampato.
Dopo aver stampato il circuito , forato la basetta e saldato i componenti , si può passare alla prova del
circuito e alla raccolta dei dati.
4
4 ASerale1011
G10
15/04/11
Laboratorio di Elettronica
Orcad : Lampeggiatore con timer 555 (parte2)
Riontino
Borsato
Alimentando il circuito del lampeggiatore con una tensione di 12 volt i led lampeggiano con una
frequenza che viene calcolata utilizzando i dati relativi al tempo di carica (pari a 2/3 della tensione
di alimentazione) e al tempo di scarica (pari a ½ della tensione di alimentazione) del condensatore :
τ = (R1 + R2) * C = (100k + 10k) * 10µ = 1.1 s
ton : ( Vcc -
) = (Vcc -
)
τ del tempo di carica
= tempo di carica
(12 - 8) = (12 - 4)
=
-t = τ ln(0.5)
t = 0.76 secondi
τ = R2 * C = 10k * 10µ = 0.1 s
τ del tempo di scarica
toff : ( Vcc -
)
) = (Vcc -
= tempo di scarica
(0 - 4) = (0 - 8)
=
-t = τ ln(0.5)
t = 0.69 secondi
T = ton + toff = tempo totale
0.76 + 0.69 = 1.45
f=
frequenza =
= 0.689 Hz
La foto al lato mostra i dati ricavati
dal circuito durante la prova in
laboratorio
Dopo aver messo a confronto i dati ricavati dalla prova in laboratorio con quelli ricavati dai calcoli
la prova si puo’ ritenere riuscita.
