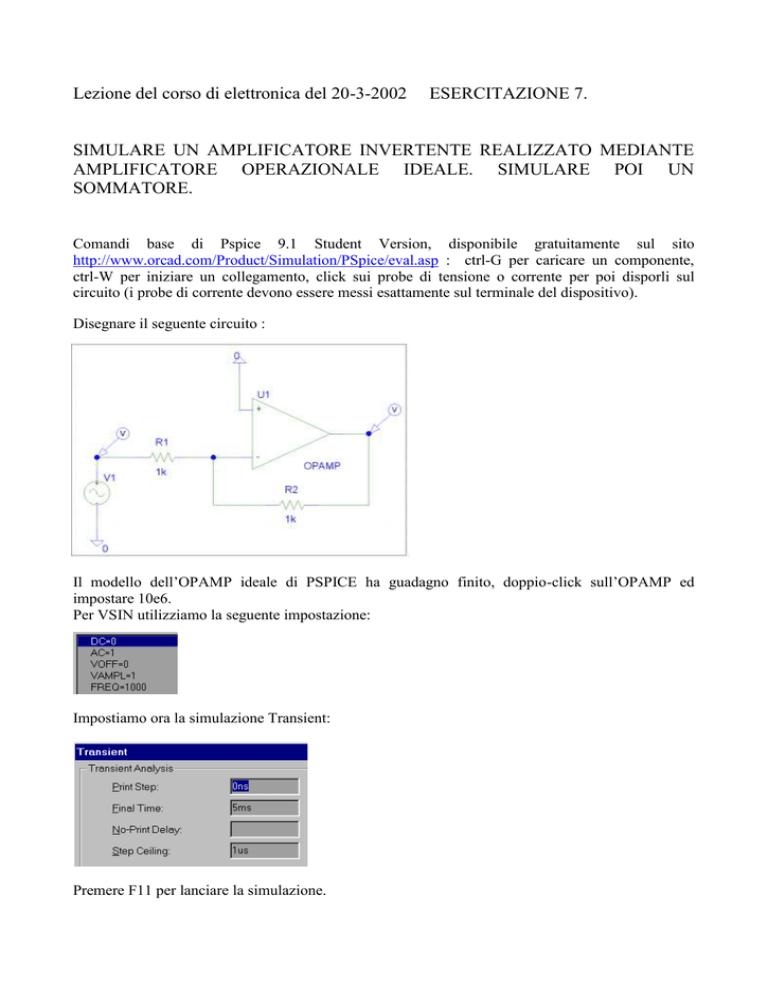

Lezione del corso di elettronica del 20-3-2002
ESERCITAZIONE 7.
SIMULARE UN AMPLIFICATORE INVERTENTE REALIZZATO MEDIANTE
AMPLIFICATORE OPERAZIONALE IDEALE. SIMULARE POI UN
SOMMATORE.
Comandi base di Pspice 9.1 Student Version, disponibile gratuitamente sul sito
http://www.orcad.com/Product/Simulation/PSpice/eval.asp : ctrl-G per caricare un componente,
ctrl-W per iniziare un collegamento, click sui probe di tensione o corrente per poi disporli sul
circuito (i probe di corrente devono essere messi esattamente sul terminale del dispositivo).
Disegnare il seguente circuito :
Il modello dell’OPAMP ideale di PSPICE ha guadagno finito, doppio-click sull’OPAMP ed
impostare 10e6.
Per VSIN utilizziamo la seguente impostazione:
Impostiamo ora la simulazione Transient:
Premere F11 per lanciare la simulazione.
Modificare poi il circuito come segue:
In VPULSE V1 è il livello basso, V2 il livello alto, TD è il ritardo iniziale, TR è il tempo di salita e
TR quello di discesa, PW la larghezza dell’impulso a livello alto e PER il periodo.
DOMANDE:
1) Verificare qualitativamente il funzionamento del sommatore.
2) Sostituire a tutti i generatori, tranne uno, dei corto circuiti e verificare che il sommatore operi
secondo le equazioni teoriche. Ripetere l’operazione con tutti i generatori presenti.
3) Progettare un sommatore invertente a pesi binari con opportune resistenze di ingresso.
Ing. Giorgio Fontana
