Moduli multifunzione

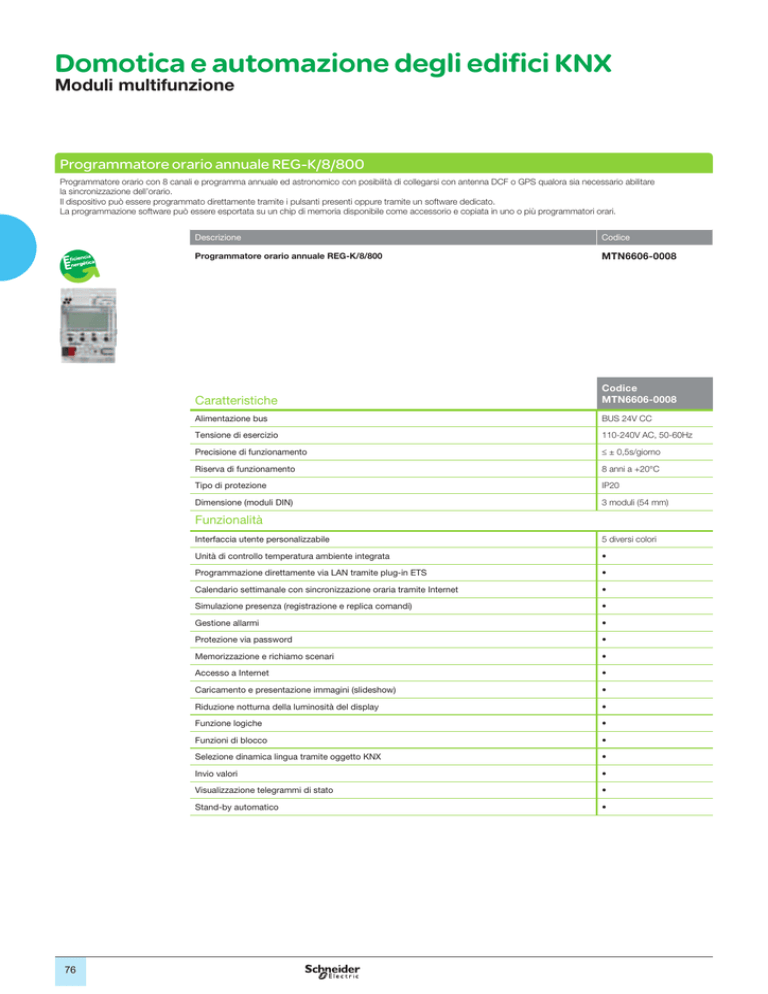

Programmatore orario annuale REG-K/8/800
Programmatore orario con 8 canali e programma annuale ed astronomico con posibilità di collegarsi con antenna DCF o GPS qualora sia necessario abilitare
la sincronizzazione dell’orario.
Il dispositivo può essere programmato direttamente tramite i pulsanti presenti oppure tramite un software dedicato.
La programmazione software può essere esportata su un chip di memoria disponibile come accessorio e copiata in uno o più programmatori orari.
Descrizione
Codice
Programmatore orario annuale REG-K/8/800
MTN6606-0008
Caratteristiche
Codice
MTN6606-0008
Alimentazione bus
BUS 24V CC
Tensione di esercizio
110-240V AC, 50-60Hz
Precisione di funzionamento
d ± 0,5s/giorno
Riserva di funzionamento
8 anni a +20°C
Tipo di protezione
IP20
Dimensione (moduli DIN)
3 moduli (54 mm)
Funzionalità
Interfaccia utente personalizzabile
5 diversi colori
Unità di controllo temperatura ambiente integrata
Programmazione direttamente via LAN tramite plug-in ETS
Calendario settimanale con sincronizzazione oraria tramite Internet
฀
Simulazione presenza (registrazione e replica comandi)
฀
Gestione allarmi
฀
Protezione via password
฀
Memorizzazione e richiamo scenari
Accesso a Internet
76
Caricamento e presentazione immagini (slideshow)
฀
Riduzione notturna della luminosità del display
฀
Funzione logiche
฀
Funzioni di blocco
฀
Selezione dinamica lingua tramite oggetto KNX
฀
Invio valori
฀
Visualizzazione telegrammi di stato
฀
Stand-by automatico
฀
Antenna GPS
Sincronizzazione temporale in tutto il mondo e determinazione della posizione con ricezione del segnale satellitare GPS.
L’antenna GPS riceve i segnali di posizione e orario dei satelliti GPS e li inoltra all’interruttore orario. Nell’interruttore orario viene calcolata automaticamente l’ora locale
precisa per il fuso orario impostato.
Il collegamento dell’antenna al Programmatore orario annuale REG-K/8/800 (codice MTN6606-0008) si realizza con una linea a 2 fili (max 100 m) ed è possibile collegare
fino a 5 Programmatori orario annuale REG-K/8/800 (codice MTN6606-0008).
Descrizione
Codice
Antenna GPS
MTN6606-0071
Antenna DCF77 V2
Sincronizzazione temporale con antenna DCF per Programmatore orario annuale REG-K/8/800 (codice MTN6606-0008). Per ottenere una buona ricezione, l’antenna
non dovrebbe essere montata in un seminterrato o in un luogo che può ridurne la potenzialità. Il collegamento si realizza con una linea a due fili separata, non schermata
(max 100 m), alla quale è possibile collegare fino a 10 Programmatore orario annuale REG-K/8/800 (codice MTN6606-0008). Inversione di polarità, cortocircuito
e interruzione della linea dell’antenna vengono indicati tramite LED colorati direttamente sul dispositivo.
Tipo di protezione: IP54.
Distanza del collegamento dell’antenna: max 100 m.
Dotazione: con base di montaggio.
Descrizione
Codice
Antenna DCF-77 V2
MTN6606-0070
IHP+ Kit di programmazione tramite PC
Software per la programmazione tramite PC del Programmatore orario annuale REG-K/8/800 (codice MTN6606-0008). Il cavo USB consente di collegare al PC
l’interfaccia di programmazione e, mediante quest’ultimo, si scarica il programma creato nella Chiave di memoria IHP+.
Dotazione: Software, cavo USB (2 metri), interfaccia di programmazione, Chiave di memoria IHP+.
Descrizione
Codice
IHP+ Kit di programmazione tramite PC
CCT15860
Chiave di memoria IHP+
Chiave di memoria IHP+ impiegata per il trasferimento della programmazione oraria all’interno dei Programmatori orario annuale REG-K/8/800 (codice MTN6606-0008).
Tramite la stessa Chiave posso copiare un programma e duplicarlo su un altro dispositivo.
Descrizione
Codice
Chiave di memoria IHP+
CCT15861
77
Domotica e automazione degli edifici KNX
Moduli multifunzione
Timer KNX
Dispositivo per inviare ora e data al bus che può funzionare con o senza antenna DCF77 (verificare la copertura del segnale DCF-77). Batteria al litio.
Descrizione
Codice
Timer KNX REG-K
MTN677290
Caratteristiche
Codice
MTN677290
Precisione
1 s/giorno
Distanza del collegamento dell’antenna
max 100 m
Protezione
IP20
Dimensione (moduli DIN)
2 moduli (36 mm)
Conserva ora e data in caso di caduta di tensione del bus
t
Cambio automatico dell’ora invernale ed estiva
t
Ricevitore DCF-77 integrato (sincronizzazione oraria via radio)
t
Funzionalità
Invio periodico dell’ora al bus
t
Da completare con
Antenna DCF-77
Codice MTN668091
t
Antenna DCF-77
Antenna per ricevere l’ora attraverso un segnale radio (verificare la copertura del segnale DCF-77).
L’antenna deve essere collegata all’interruttore orario annuale Codice MTN677029 o al Timer KNX Codice MTN677290.
Tipo di protezione: IP65.
Distanza del collegamento dell’antenna: max 100 m.
Dotazione: con base di montaggio.
78
Descrizione
Codice
Antenna DCF-77
MTN668091
