Corrosione secca

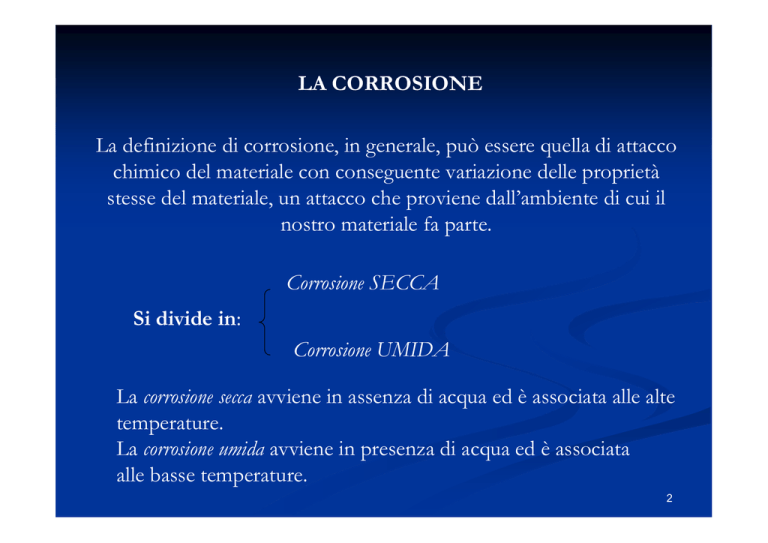

LA CORROSIONE
La definizione di corrosione, in generale, può essere quella di attacco
chimico del materiale con conseguente variazione delle proprietà
stesse del materiale, un attacco che proviene dall’ambiente di cui il
nostro materiale fa parte.
Corrosione SECCA
Si divide in:
Corrosione UMIDA
La corrosione secca avviene in assenza di acqua ed è associata alle alte
temperature.
La corrosione umida avviene in presenza di acqua ed è associata
alle basse temperature.
2
I metalli , in genere, allo stato naturale si presentano sotto forma di sali, di
ossidi, e solo pochi, come i cosiddetti metalli nobili come oro e platino,
esistono sotto forma metallica.
Ciò significa che tutti i metalli esistono legati a qualcosa.
Un metallo tenderà a divenire composto e siccome in natura si ritrova a
contatto con l’ossigeno dell’aria, tenderà a divenire un Ossido:
La generica reazione viene così descritta
Me + ½ O2 → MeO + ΔG
Con ΔG energia libera del sistema che indica la spontaneità della reazione :
ΔG > 0 la reazione non à spontanea;
ΔG < 0 la reazione è spontanea.
3
Per quasi tutti i metalli questa reazione è spontanea e trattandosi di
un’ossido-riduzione (reazione redox) essa può scindersi nelle due semireazioni:
½ O2 + e- → O--
reazione di riduzione (acquisto di elettroni)
Me → Me++ + 2e-
reazione di ossidazione (perdita di elettroni)
La tab. 21.1 riporta i valori numerici dell’energia di formazione di ossidi
delle dei materiali che solitamente consideriamo.
4
5
1.2 CORROSIONE SECCA
Si ha corrosione a secco dei materiali metallici quando l’attacco a luogo in
assenza di umidità
Questo tipo di corrosione si produce in generale con velocità sensibile
solo ad alta temperatura, per cui si parla anche frequentemente di
corrosione a caldo ed in particolare, nel caso più comune in cui la
sostanza che si combina con il materiale metallico sia l’ossigeno, di
“ossidazione a caldo”.
Abbiamo detto che avviene ad alte temperature ed è dovuta alla
presenza dell’O2 , ma anche dell’anidride solforosa (SO2), l’idrogeno
(H2), l’idrogeno solforato (H2S), cloro (Cl2), ecc.
6
Tutte queste sostanze possono dare luogo a fenomeni di ossidazione:
l’anidride solforosa (SO2) attacca il ferro formando dei solfiti e poi dei
solfati ferrosi;
l’idrogeno solforato (H2S) attacca i metalli formando dei solfuri.
In genere noi abbiamo a che fare con l’ossigeno, quindi esaminiamo
l’attacco dovuto a questo elemento.
Durante una corrosione a secco, in assenza di H2O, la superficie del
metallo è a contatto con aria e quindi con O2. All’interfaccia metallogas l’ossigeno va ad attaccare il metallo e su esso si ha una
dissociazione dell’O2
7
Vediamo i diversi stadi:
1° stadio:
Il primo stadio che è quello dell’ adsorbimento dell’ossigeno che da un
punto di vista fisico lo si può così spiegare:
immaginiamo di avere delle palline da biliardo messe uno strato sopra
l’altro che rappresentano gli atomi del metallo nel reticolo cristallino
del metallo stesso.
Su questi cominciano ad appoggiarsi delle altre biglie che
rappresentano proprio l’O2 , che interagiscono con gli atomi del
metallo attraverso interazioni di tipo fisico.
L’O2 comincia ad assorbirsi sulla superficie sotto forma di ossigeno
atomico O.
8
9
2° stadio:
La fase successiva, il secondo stadio, è l’ossidazione:
L’ ossigeno è molto attivo nei confronti del metallo. Il metallo
catalizza la formazione dell’O monoatomico
il quale è
energeticamente capace di
strappare elettroni al metallo
trasformandosi in
O2- lasciandolo carico positivamente ed
immediatamente capace di formare un film di ossido sulla superficie
del metallo stesso.
½ O2 (Me)→ 2OMe + O → MeO
10
3° stadio:
La terza fase è l’accrescimento dello strato dell’ossido, che è quello che
va a determinare, in parte, la corrosione.
Generalmente, quando si forma lo strato di ossido, si ha un aumento
di peso del materiale, perché a quello che era un grammo purissimo di
Me aggiungiamo il peso dell’O2 , con formazione di ossido nella forma
stechiometrica.
11
Nel grafico seguente riportiamo, in funzione del tempo, questo aumento
di peso:
12
Questo aumento di peso, in versione sperimentale, può essere di due tipi:
Ossidazione Lineare
data dall’espressione
Δm = ki · t
Δm: variazione di massa;
ki : costante di velocità in genere maggiore di zero;
t : tempo.
ki potrebbe anche risultare uguale a zero per quei metalli che non
subiscono attacco da parte dell’ossigeno.
Ossidazione Parabolica
data dall’espressione
Δm2 = ki · t
In cui l’aumento di peso segue un andamento parabolico, cioè
inizialmente abbiamo un aumento di peso che con il tempo tende a
mantenersi costante.
13
L’andamento lineare
Δm = ki · t
sta ad indicare che l’ossido che si sta formando, cresce sempre quindi
abbiamo un aumento di peso che tende all’infinito.
Il materiale si trasformerà interamente in ossido, ossido non
protettivo.
Se l’andamento è di tipo parabolico
Δm2 = ki · t
abbiamo a che fare con un ossido protettivo che tenderà ad arrestare il
fenomeno corrosivo
14
Quando abbiamo a che fare con uno strato di ossido protettivo
noteremo che l’ossidazione parabolica può procedere in svariati modi a
seconda della natura dello strato di ossido che si è venuto a formare.
Può succedere è che attraverso questo strato di ossido ioni metallici,
ossigeno ed elettroni possano migrare facilmente.
Quando la migrazione degli elettroni è molto rapida quello che
conta sono le migrazioni di O2 e metallo
15
1° caso
Gli ioni del metallo si formano in superficie all’interfaccia metalloossigeno dando luogo ad una formazione di ossido superficiale
L’ossigeno diffonde velocemente verso l’interno attaccando gli strati
interni formando ulteriori ioni metallici che diffondono in superficie
con molta difficoltà in quanto dovrebbero attraversare lo strato di
ossido esterno già formatosi. L’attacco ossigeno-ioni metallici, si ha
all’interfaccia interna metallo-ossido, lasciando una struttura esterna di
ossido molto compatto. Il sistema è abbastanza protettivo.
16
2° caso
Nel caso in cui sia l’ossigeno a diffondersi lentamente, saranno gli ioni
metallici ad arrivare prima sulla superficie dell’ossido.
La reazione tra ioni metallici e ossigeno avverrà sulla superficie
esterna.
Questo provoca una perdita di materiale all’interfaccia del metallo
con lo strato interno di ossido destabilizzando il metallo
17
3° caso
Quando l’ossigeno o gli ioni si muovono con velocità paragonabili
l’accrescimento può avvenire essenzialmente su entrambi i lati.
Questi casi si verificano quando lo strato dell’ossido ha una bassissima
conducibilità elettrica o un’altissima resistività.
E’ il caso dell’Al. L’ossido di Al che si viene a formare ha una
bassissima resistività e pertanto risulta essere uno strato fortemente
protettivo nei confronti del materiale.
18
Abbiamo visto che l’ossido può essere o non essere protettivo.
Quando parliamo di ossidi non protettivi in genere parliamo di metalli che
appartengono al I o II gruppo perché in questo caso gli ioni del metallo
che si vengono a formare hanno subito una diminuzione di volume, si
perde l’elettrone più esterno:
Me → Me+
Me → Me2+
Con conseguente diminuzione del volume rispetto all’atomo di partenza.
In questo caso accade che la contrazione di volume da parte dell’ossido
provoca delle fessurazioni ed il materiale diventa estremamente poroso.
L’ossigeno passa attraverso lo strato di ossido che risulta non protettivo,
e il materiale viene corroso più o meno velocemente in relazione alla sua
costante di velocità.
19
Fino ad ora abbiamo fatto discorsi che avvengono alle basse
temperature, ma, cosa succede alle alte temperature?
La velocità con cui si forma lo strato di ossido protettivo dipende
anche dalla temperatura.
Ci sono dei materiali che a basse temperature (200÷300°C) formano
degli ossidi stabili che, con l’aumentare delle temperature (700÷800°C)
diventano volatili e sfuggono rapidamente dalla superficie.
Quindi al di sopra di una data temperatura può avvenire una rapidissima
corrosione del materiale.
20
La Tabella 21.2 elenca i tempi necessari per ossidare un certo numero
di materiali per una profondità di 0,1 mm per esposizione all’aria a 0,7
Tf (situazione tipica di temperatura di operazione di una pala per
turbina); questi tempi variano di diversi ordini di grandezza
21
In generale non vi è alcuna relazione tra la velocità di ossidazione e
l’energia necessaria per far avvenire la reazione.
Se consideriamo come esempio Al e W (vedi Tabella 21.1 e 21.2)
troveremo:
-Al molto lento (very long) ed energia = -1045 kJmol-1 di O2
- W molto veloce (very short) ed energia = -510 kJmol-1 di O2
22
1° Caso: GLI ACCIAI INOSSIDABILI
L’acciaio-dolce è un materiale strutturalmente eccellente sia in termini di
resistenza che dal punto di vista meccanico, ed anche
economicamente. Purtroppo alle basse temperature si arrugginisce, ed
alle alte temperature si ossida rapidamente. Quando è esposto all’aria
calda si ossida rapidamente formando FeO (od ossidi più elevati).
Osserviamo la Tab
25
Se uno degli elementi che si trovano alla cima della Tabella 21.1 con
un’elevata energia di ossidazione è sciolto nell’acciaio, allora questo
elemento si ossiderà preferenzialmente, formando uno strato di ossido
sulla superficie.
Se quest’ossido è protettivo, come Cr2O3 , Al2O3 , SiO2 , esso blocca
un ulteriore avanzamento della corrosione, proteggendo l’acciaio.
Il migliore tra questi elementi estranei è il Cromo :
una sua concentrazione pari al 18%, produce un film di ossido molto
protettivo che abbatte la velocità di corrosione a 900 °C di oltre 100
volte.
Ma sono importanti anche:
- l’alluminio: una sua concentrazione pari al 5%, produce un film di
ossido molto protettivo che abbatte la velocità di corrosione 30 volte;
- il silicio: una sua concentrazione pari al 5%, produce un film di
ossido molto protettivo che abbatte la velocità di corrosione 20 volte.
26
