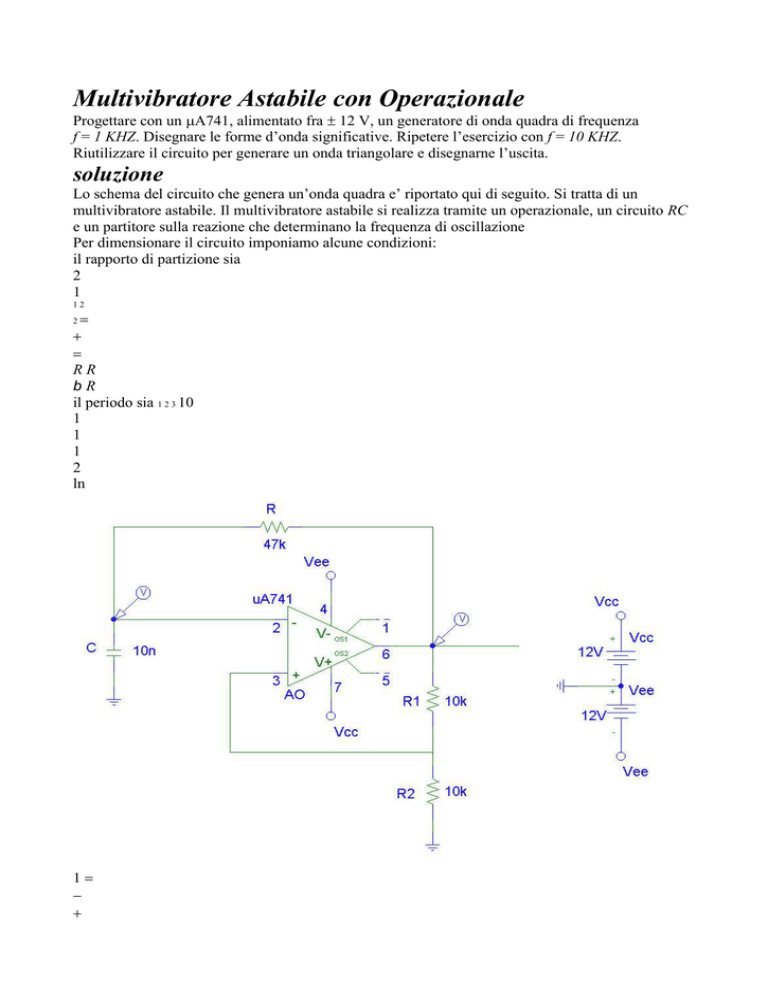

Multivibratore Astabile con Operazionale Progettare con un A741, alimentato fra 12 V, un generatore di onda quadra di frequenza f = 1 KHZ. Disegnare le forme d’onda significative. Ripetere l’esercizio con f = 10 KHZ. Riutilizzare il circuito per generare un onda triangolare e disegnarne l’uscita. soluzione Lo schema del circuito che genera un’onda quadra e’ riportato qui di seguito. Si tratta di un multivibratore astabile. Il multivibratore astabile si realizza tramite un operazionale, un circuito RC e un partitore sulla reazione che determinano la frequenza di oscillazione Per dimensionare il circuito imponiamo alcune condizioni: il rapporto di partizione sia 2 1 12 RR bR il periodo sia 1 2 3 10 1 1 1 2 ln 2 1 b b ee cc V V T T RC f T dove 1 T e 2 T sono i semiperiodi rispettivamente della semionda negativa e della semionda positiva e concidono. Un possibile set di valori che rispetta le condizioni è il seguente : R 10k1 R 10k2 R 47kC 10nF Come si può notare dalla figura sottostante la commutazione dell’operazionale (passaggio da semionda positiva a semionda negativa) avviene quando la tensione sul condensatore è attorno ai 6V; infatti essendo 2 b 1 e V V V cc ee 12 la tensione che si trova sul terminale positivo, a causa della ripartizione tra 1 R e 2 R , varia proprio tra 6V. Il circuito oscillante si basa sul fatto che il condensatore cerca di caricarsi ipotizziamo alla tensione di +12V (in realtà bisognerebbe togliere almeno 1,5V per le cadute di tensione nell’operazionale), ma raggiunti i +6V l’operazionale commuta e costringe il condensatore a caricarsi a –12V sempre seguendo le curve esponenziali tipiche del fenomeno di carcia-scarica di un condensatore. A questo punto il ciclo si ripete con un periodo dato da T .
