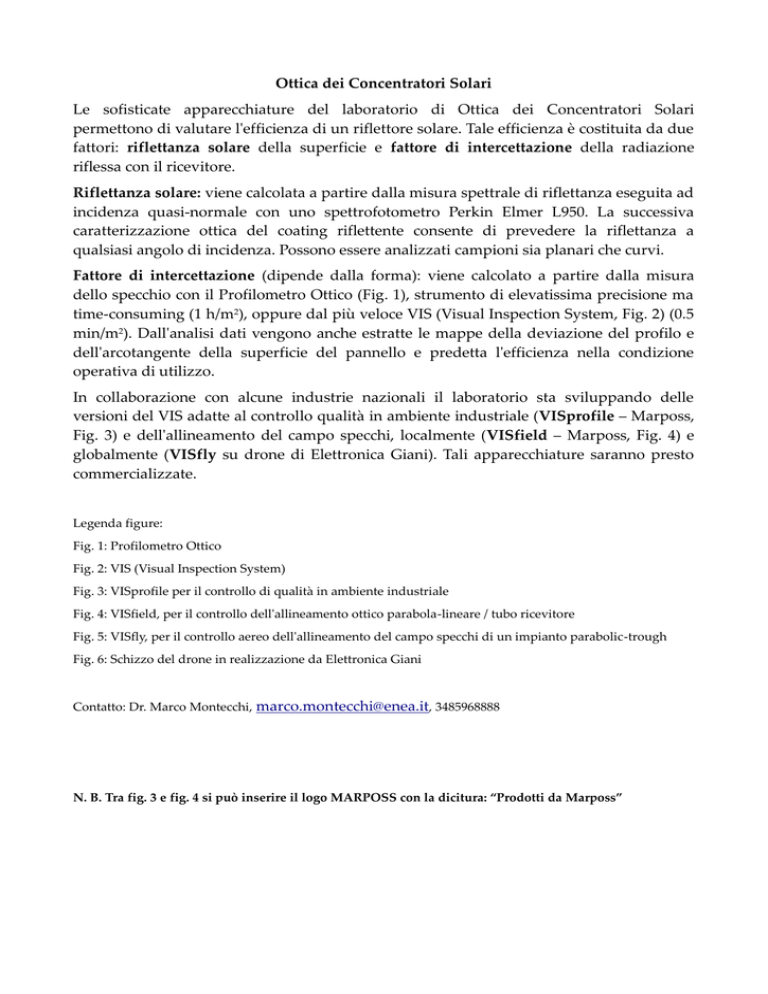

Ottica dei Concentratori Solari
Le sofisticate apparecchiature del laboratorio di Ottica dei Concentratori Solari
permettono di valutare l'efficienza di un riflettore solare. Tale efficienza è costituita da due
fattori: riflettanza solare della superficie e fattore di intercettazione della radiazione
riflessa con il ricevitore.
Riflettanza solare: viene calcolata a partire dalla misura spettrale di riflettanza eseguita ad
incidenza quasi-normale con uno spettrofotometro Perkin Elmer L950. La successiva
caratterizzazione ottica del coating riflettente consente di prevedere la riflettanza a
qualsiasi angolo di incidenza. Possono essere analizzati campioni sia planari che curvi.
Fattore di intercettazione (dipende dalla forma): viene calcolato a partire dalla misura
dello specchio con il Profilometro Ottico (Fig. 1), strumento di elevatissima precisione ma
time-consuming (1 h/m2), oppure dal più veloce VIS (Visual Inspection System, Fig. 2) (0.5
min/m2). Dall'analisi dati vengono anche estratte le mappe della deviazione del profilo e
dell'arcotangente della superficie del pannello e predetta l'efficienza nella condizione
operativa di utilizzo.
In collaborazione con alcune industrie nazionali il laboratorio sta sviluppando delle
versioni del VIS adatte al controllo qualità in ambiente industriale (VISprofile – Marposs,
Fig. 3) e dell'allineamento del campo specchi, localmente (VISfield – Marposs, Fig. 4) e
globalmente (VISfly su drone di Elettronica Giani). Tali apparecchiature saranno presto
commercializzate.
Legenda figure:
Fig. 1: Profilometro Ottico
Fig. 2: VIS (Visual Inspection System)
Fig. 3: VISprofile per il controllo di qualità in ambiente industriale
Fig. 4: VISfield, per il controllo dell'allineamento ottico parabola-lineare / tubo ricevitore
Fig. 5: VISfly, per il controllo aereo dell'allineamento del campo specchi di un impianto parabolic-trough
Fig. 6: Schizzo del drone in realizzazione da Elettronica Giani
Contatto: Dr. Marco Montecchi, [email protected], 3485968888
N. B. Tra fig. 3 e fig. 4 si può inserire il logo MARPOSS con la dicitura: “Prodotti da Marposs”
Legenda pannello riflettente esposto:
Specchio parabolico-lineare per impianto Archimede
Pannello a forma di quarto di parabola prodotto da Ronda High Tech con tecnologia ENEA.
Spessore specchio 0.85 mm; dorso in Sheet Moulding Compound
