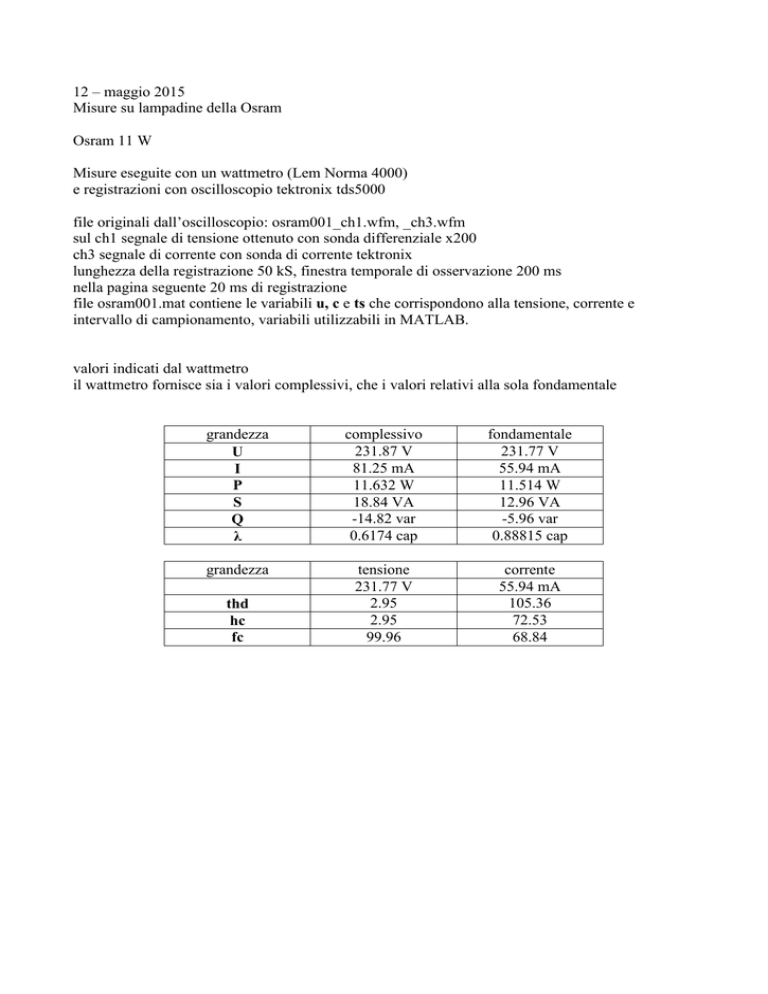

12 – maggio 2015
Misure su lampadine della Osram
Osram 11 W
Misure eseguite con un wattmetro (Lem Norma 4000)
e registrazioni con oscilloscopio tektronix tds5000
file originali dall’oscilloscopio: osram001_ch1.wfm, _ch3.wfm
sul ch1 segnale di tensione ottenuto con sonda differenziale x200
ch3 segnale di corrente con sonda di corrente tektronix
lunghezza della registrazione 50 kS, finestra temporale di osservazione 200 ms
nella pagina seguente 20 ms di registrazione
file osram001.mat contiene le variabili u, c e ts che corrispondono alla tensione, corrente e
intervallo di campionamento, variabili utilizzabili in MATLAB.
valori indicati dal wattmetro
il wattmetro fornisce sia i valori complessivi, che i valori relativi alla sola fondamentale
grandezza
U
I
P
S
Q
λ
complessivo
231.87 V
81.25 mA
11.632 W
18.84 VA
-14.82 var
0.6174 cap
fondamentale
231.77 V
55.94 mA
11.514 W
12.96 VA
-5.96 var
0.88815 cap
grandezza
tensione
231.77 V
2.95
2.95
99.96
corrente
55.94 mA
105.36
72.53
68.84
thd
hc
fc
osram001
4
U ( 100 V /div )
I ( 100 mA /div )
3
2
( div )
1
0
-1
-2
-3
-4
0
2
4
6
8
10
12
tempo ( ms )
14
16
18
20
Osram 30 W
Misure eseguite con un wattmetro (Lem Norma 4000)
e registrazioni con oscilloscopio tektronix tds5000
file: osram000_ch1.wfm, _ch3.wfm
sul ch1 segnale di tensione ottenuto con sonda differenziale x200
ch3 segnale di corrente con sonda di corrente tektronix
lunghezza della registrazione 50 kS, finestra temporale di osservazione 200 ms
nelle pagine successive 20 ms di registrazione
valori indicati dal wattmetro
il wattmetro fornisce sia i valori complessivi, che i valori relativi alla sola fondamentale
grandezza
U
I
P
S
Q
λ
complessivo
231.71 V
134.89 mA
30.382 W
31.25 VA
-7.33 var
0.97210 cap
fondamentale
231.62 V
132.21 mA
30.355 W
30.62 VA
-4.04 var
0.99128 cap
grandezza
tensione
231.62 V
2.86
2.86
99.96
corrente
132.21 mA
20.22
19.82
98.02
thd
hc
fc
La lampada è stata alimentata anche da un AC power supply
Tensione sinusoidale 230 V, 50 Hz, sinusoidale (thd trascurabile)
misure eseguite con il solo oscilloscopio, stesse impostazioni
file: osram002_ch1.wfm, _ch3.wfm
Tensione sinusoidale 230 V, 55 Hz
misure eseguite con il solo oscilloscopio, stesse impostazioni
file: osram003_ch1.wfm, _ch3.wfm
nelle pagine successive 20 ms di registrazione
osram000
4
U ( 100 V /div )
I ( 100 mA /div )
3
2
( div )
1
0
-1
-2
-3
-4
0
2
4
6
8
10
12
14
16
18
20
tempo ( ms )
osram002
4
U ( 100 V /div )
I ( 100 mA /div )
3
2
( div )
1
0
-1
-2
-3
-4
0
2
4
6
8
10
12
tempo ( ms )
14
16
18
20
osram003
4
U ( 100 V /div )
I ( 100 mA /div )
3
2
( div )
1
0
-1
-2
-3
-4
0
2
4
6
8
10
12
tempo ( ms )
14
16
18
20
