Lo snodo KTJ montato sulla ortesi fa si che la gamba ed il tutore, in qualsiasi fase del movimento, restino sempre su traiettorie parallele, escludendo l’insorgenza di tensioni anomale determinate dal trascinamento del meccanismo meccanico sulla propria traiettoria.
KTJ4 Dispositivo personalizzabile per patologia, fa sì che la dinamica roto-traslatoria dello
snodo KTJ, ha la possibilità di essere coadiuvata con un massimo di 8 perni (4 nello snodo interno e 4 nello snodo esterno) che possono essere posizionati in modo da realizzare dei precisi
momenti di forza che tendono a contrapporsi alla lassità (o variazione di altezza) conseguente
alla rottura o degenerazione di un organo articolare (legamentoso o cartilagineo).
Patologia
Tutore per il ginocchio con snodo KTJ a centro di rotazione variabile personalizzabile per patologia

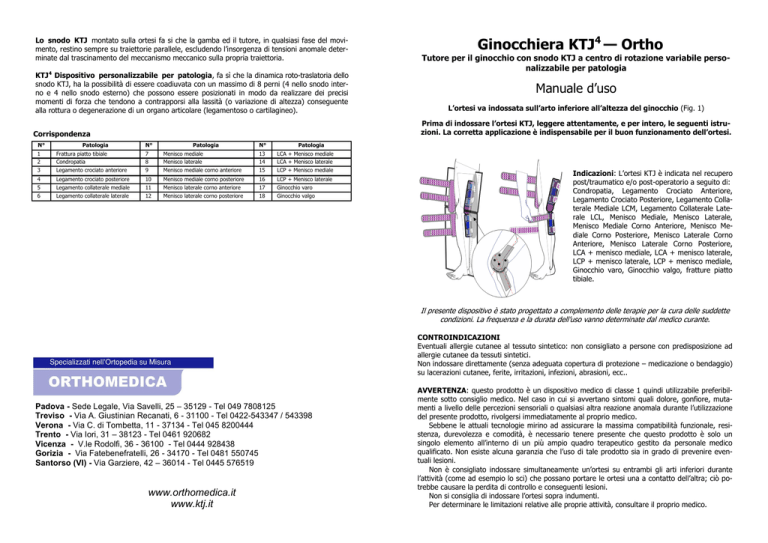

Manuale d’uso
L’ortesi va indossata sull’arto inferiore all’altezza del ginocchio (Fig. 1)
Prima di indossare l’ortesi KTJ, leggere attentamente, e per intero, le seguenti istruzioni. La corretta applicazione è indispensabile per il buon funzionamento dell’ortesi.
Corrispondenza
N°
Ginocchiera KTJ4 — Ortho
N°
Patologia
N°
Patologia
1
2
3
Frattura piatto tibiale
Condropatia
Legamento crociato anteriore
7
8
9
Menisco mediale
Menisco laterale
Menisco mediale corno anteriore
13
14
15
LCA + Menisco mediale
LCA + Menisco laterale
LCP + Menisco mediale
4
5
Legamento crociato posteriore
Legamento collaterale mediale
10
11
Menisco mediale corno posteriore
Menisco laterale corno anteriore
16
17
LCP + Menisco laterale
Ginocchio varo
6
Legamento collaterale laterale
12
Menisco laterale corno posteriore
18
Ginocchio valgo
Indicazioni: L’ortesi KTJ è indicata nel recupero
post/traumatico e/o post-operatorio a seguito di:
Condropatia, Legamento Crociato Anteriore,
Legamento Crociato Posteriore, Legamento Collaterale Mediale LCM, Legamento Collaterale Laterale LCL, Menisco Mediale, Menisco Laterale,
Menisco Mediale Corno Anteriore, Menisco Mediale Corno Posteriore, Menisco Laterale Corno
Anteriore, Menisco Laterale Corno Posteriore,
LCA + menisco mediale, LCA + menisco laterale,
LCP + menisco laterale, LCP + menisco mediale,
Ginocchio varo, Ginocchio valgo, fratture piatto
tibiale.
Il presente dispositivo è stato progettato a complemento delle terapie per la cura delle suddette
condizioni. La frequenza e la durata dell’uso vanno determinate dal medico curante.
CONTROINDICAZIONI
Eventuali allergie cutanee al tessuto sintetico: non consigliato a persone con predisposizione ad
allergie cutanee da tessuti sintetici.
Non indossare direttamente (senza adeguata copertura di protezione – medicazione o bendaggio)
su lacerazioni cutanee, ferite, irritazioni, infezioni, abrasioni, ecc..
Padova - Sede Legale, Via Savelli, 25 – 35129 - Tel 049 7808125
Treviso - Via A. Giustinian Recanati, 6 - 31100 - Tel 0422-543347 / 543398
Verona - Via C. di Tombetta, 11 - 37134 - Tel 045 8200444
Trento - Via Iori, 31 – 38123 - Tel 0461 920682
Vicenza - V.le Rodolfi, 36 - 36100 - Tel 0444 928438
Gorizia - Via Fatebenefratelli, 26 - 34170 - Tel 0481 550745
Santorso (VI) - Via Garziere, 42 – 36014 - Tel 0445 576519
www.orthomedica.it
www.ktj.it
AVVERTENZA: questo prodotto è un dispositivo medico di classe 1 quindi utilizzabile preferibilmente sotto consiglio medico. Nel caso in cui si avvertano sintomi quali dolore, gonfiore, mutamenti a livello delle percezioni sensoriali o qualsiasi altra reazione anomala durante l’utilizzazione
del presente prodotto, rivolgersi immediatamente al proprio medico.
Sebbene le attuali tecnologie mirino ad assicurare la massima compatibilità funzionale, resistenza, durevolezza e comodità, è necessario tenere presente che questo prodotto è solo un
singolo elemento all’interno di un più ampio quadro terapeutico gestito da personale medico
qualificato. Non esiste alcuna garanzia che l’uso di tale prodotto sia in grado di prevenire eventuali lesioni.
Non è consigliato indossare simultaneamente un’ortesi su entrambi gli arti inferiori durante
l’attività (come ad esempio lo sci) che possano portare le ortesi una a contatto dell’altra; ciò potrebbe causare la perdita di controllo e conseguenti lesioni.
Non si consiglia di indossare l’ortesi sopra indumenti.
Per determinare le limitazioni relative alle proprie attività, consultare il proprio medico.
Istruzioni per l’uso
1 – Adattare la parte superiore dell’ortesi alla coscia - L’asse di simmetria del braccio superiore
dello snodo deve essere parallelo all’asse longitudinale della coscia ma leggermente retrocesso all’asse stesso
Manutenzione dell’ortesi:
-- pulire gli snodi usando un detergente neutro ed uno straccio morbido
-- la calza e le cinghie possono essere lavate in lavatrice (ciclo delicato) ed asciugate all’aria.
-- dopo il contatto con acqua salata, risciacquare abbondantemente la ginocchiera con acqua
fresca per rimuovere completamente la salsedine; asciugare all’aria.
-- Il meccanismo della cerniera richiede scarsa manutenzione durante un uso adeguato. Tuttavia, è possibile applicare un lubrificante secco, come uno spray contenente Teflon, al suo meccanismo interno.
2 – Adattare la parte tibiale della ginocchiera alle dimensioni del polpaccio - L’asse di simmetria
del braccio inferiore dello snodo deve essere parallelo all’asse longitudinale della gamba ma
leggermente retrocesso all’asse stesso
Garanzia: a norma di legge
La garanzia viene invalidata se la ginocchiera è stata manomessa dal paziente e/o danneggiata
da cattivo uso o mancanza di cura.
3 – agganciare le cinghie anteriori e posteriori (come riportato in fig. 2, 3, 4, 5) avendo cura di
mantenere inalterata la posizione dello snodo lasciando le cinghie con una tensione che permetta un leggero movimento della ginocchiera sull’arto
Istruzioni per la regolazione del movimento
La parte superiore (femorale) dell’ortesi è riconoscibile in quanto più larga di quella inferiore
(tibiale).
La parte anteriore della ortesi è riconoscibile dalla presenza del logo OTHOMEDICA posto sul
bordo superiore.
- nell’eventualità ci sia la necessità di ridurre leggermente la circonferenza della cinghia stessa
(per un totale di 1-2 cm di circonferenza, è possibile agire come in fig. 2 sia sulla cinghia anteriore
che su quella posteriore.
Nell’eventualità servisse regolare il bloccaggio dello snodo o un range di
movimento, si deve ricorrere al tecnico ortopedico. Non operare sulla ginocchiera in autonomia.
Lo snodo KTJ può bloccare o limitare il movimento del ginocchio inserendo i perni nei fori corrispondente al grado di movimento voluto. L’immobilizzazione può essere effettuata a inserendo i
fermi come in figura 7. Il movimento può essere limitato nei ranger riportati nelle figure 8 e 9.
4 - una volta fissata la ginocchiera, eseguire alcuni movimenti di flesso-estensione
5 - dopo le flessio-estensioni, durante le quali la traiettoria dello snodo tende a sovrapporsi a
quella del ginocchio (AUTOCENTRAGGIO), stringere in maniera uguale sia le cinghie anteriori che quelle posteriori, in modo da sentire l’ortesi calzare in maniera aderente ma senza fastidio
o senso di intolleranza
6– La tensione delle cinghie va
controllata, e nuovamente regolata, dopo alcuni minuti
dall’inizio dell’attività.
Lo snodo Knee ToP Joint®
Lo snodo Knee Top Joint (KTJ) consente di riprodurre il moto roto-traslatorio, tipico del ginocchio.
Il moto roto-traslatorio- Quando il ginocchio si flette fino ai 20-25° i capi articolari rotolano tra loro; dai 25° in poi, il rotolamento viene combinato con uno scivolamento che diventa
sempre più predominante.
Nella meccanica di flesso-estensione non esiste un centro fisso di rotazione: dai 25°di flessione
il centro di rotazione tende ad avvicinarsi alla superficie articolare tibiale (fig. 6). Questa riduzione del raggio si trasforma in una variazione della distanza (ΔR) ginocchio-malleolo (fig. 7).
Se sentite la ginocchiera cadere
agire come segue:
- allentate leggermente le 4
cinghie anteriori e tirate leggermodo da portare all’indietro lo snodo che deve posizionarsi in corrispondenza del centro iniziale
di rotazione del ginocchio.
Ripetere l’operazione fino a quando non sentite la ginocchiera stabile.
15 cm
Taglia UNICA: da coscia con circonferenza 40-54 cm
Misura della circonferenza a 15 cm dal bordo superiore
della rotula (fig. 6)
A richiesta sono disponibili le taglie:
XL – da 46 a 60 cm
XS – da 34 a 45 cm
Le tensioni anomale
Quando, per problemi fisioterapici o
riabilitativi, è necessario sostenere ed accompagnare il ginocchio
nel suo movimento, si ricorre all'ausilio di particolari dispositivi
meccanici che, vincolati alla coscia ed alla gamba, guidano l'articolazione nel suo
percorso. Se tali dispositivi non consentono l’esecuzione di un corretto moto roto
-traslatorio, possono creare l’insorgenza di tensioni anomale, causate dalla
diversa traiettoria del dispositivo meccanico rispetto a quella dalla gamba.
Durante la flessione il dispositivo meccanico trattiene la gamba su
una traiettoria circolare mentre essa tende a ridurre il suo raggio; i
capi articolari vengono così allontanati tra loro con grande sofferenza
dei legamenti (fig. 8a).
Durante l'estensione il dispositivo meccanico costringe la gamba su
una traiettoria circolare, mentre questa tende ad allargare la sua
traiettoria; i capi articolari tibiali sono così compressi contro quelli femorali con grande sofferenza dei menischi
e delle cartilagini articolari (fig. 8b).
