Schemi di inserzione

UPT210

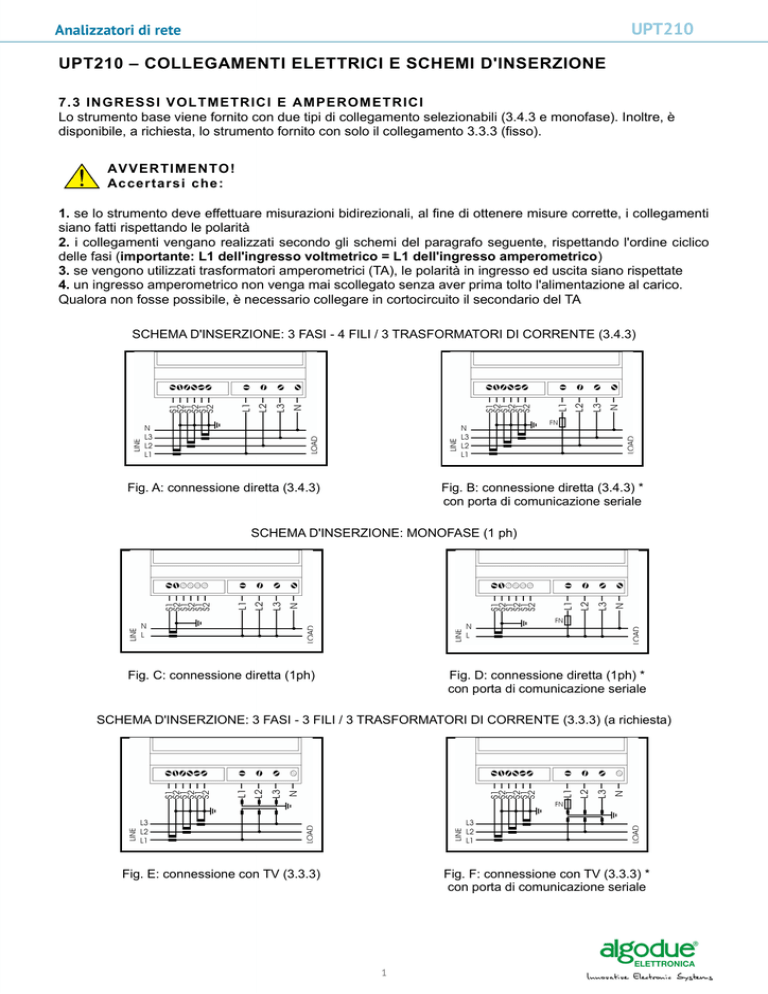

UPT210 – COLLEGAMENTI ELETTRICI E SCHEMI D'INSERZIONE
7. 3 INGRESSI VOLTMETRICI E AMPEROMETRICI
Lo strumento base viene fornito con due tipi di collegamento selezionabili (3.4.3 e monofase). Inoltre, è
disponibile, a richiesta, lo strumento fornito con solo il collegamento 3.3.3 (fisso).
AVVERTI MENTO!
Accerta rs i che :
1. se lo strumento deve effettuare misurazioni bidirezionali, al fine di ottenere misure corrette, i collegamenti
siano fatti rispettando le polarità
2. i collegamenti vengano realizzati secondo gli schemi del paragrafo seguente, rispettando l'ordine ciclico
delle fasi (importante: L1 dell'ingresso voltmetrico = L1 dell'ingresso amperometrico)
3. se vengono utilizzati trasformatori amperometrici (TA), le polarità in ingresso ed uscita siano rispettate
4. un ingresso amperometrico non venga mai scollegato senza aver prima tolto l'alimentazione al carico.
Qualora non fosse possibile, è necessario collegare in cortocircuito il secondario del TA
SCHEMA D'INSERZIONE: 3 FASI - 4 FILI / 3 TRASFORMATORI DI CORRENTE (3.4.3)
Fig. A: connessione diretta (3.4.3)
Fig. B: connessione diretta (3.4.3) *
con porta di comunicazione seriale
SCHEMA D'INSERZIONE: MONOFASE (1 ph)
Fig. C: connessione diretta (1ph)
Fig. D: connessione diretta (1ph) *
con porta di comunicazione seriale
SCHEMA D'INSERZIONE: 3 FASI - 3 FILI / 3 TRASFORMATORI DI CORRENTE (3.3.3) (a richiesta)
Fig. E: connessione con TV (3.3.3)
Fig. F: connessione con TV (3.3.3) *
con porta di comunicazione seriale
1
UPT210
SCHEMA D'INSERZIONE: 3 FASI - 4 FILI / 3 PINZE ROGOWSKI (3.4.3) (a richiesta)
Fig. G: connessione diretta (3.4.3)
Fig. H: connessione diretta (3.4.3) *
con porta di comunicazione seriale
NOTA. In caso di pinze Rogowski, verificare che il puntalino GIALLO del cavo sia collegato
a S1 (segnale) e che il puntalino BIANCO del cavo sia collegato a S2 (comune).
* FN=100mAT tipo T - solo con porta di comunicazione seriale
STRUMENTO VERSIONE 25A
AVVERTIMENTO!
Su tutti gli schemi d'inserzione prevedere dei fusibili (F1, F2, F3, FN) o una protezione
equivalente come indicato in figura. Il valore di F1/F2/F3 dipenderà dal carico. Il valore di FN
è 100 mA ed è necessario solo in caso di strumento con porta seriale.
SCHEMA D'INSERZIONE: 3 FASI - 4 FILI / 3 TRASFORMATORI DI CORRENTE (3.4.3)
SCHEMA D'INSERZIONE: MONOFASE (1 ph)
SCHEMA D'INSERZIONE: 3 FASI - 3 FILI / 3 TRASFORMATORI DI CORRENTE (3.3.3) (a richiesta)
2
UPT210
7.3.1 Specifiche di tensione
Lo strumento standard è previsto per misure su sistemi trifase 230/400 V CA con neutro. Altre tensioni e
configurazioni sono disponibili a richiesta.
Impedenza d'ingresso > 1,3 MOhm
Carico max 0,15 VA per fase
7.3.2 Specifiche di corrente
La fase e la polarità della corrente in ingresso è un parametro essenziale per il corretto funzionamento
dello strumento. I valori standard degli ingressi di corrente sono riportati sotto:
Corrente nominale (Ib) programmabile 1 / 5 ARMS
Corrente Min / Max misurabile 20 mA / 7ARMS
Sovraccarico massimo 10 ARMS continuo - 100 ARMS per 1 secondo
Impedenza d'ingresso 0,02 Ohm ca.
Carico max 0,5 VA per fase
Tensione di isolamento 480 VCA max tra le fasi
Ingresso Rogowski (opzionale) 200÷49995 A a richiesta
NOTE:
- Estratto dal manuale (1MAIXX210013)
- Soggetto a modifiche senza preavviso
3
