Schemi di inserzione

3.4

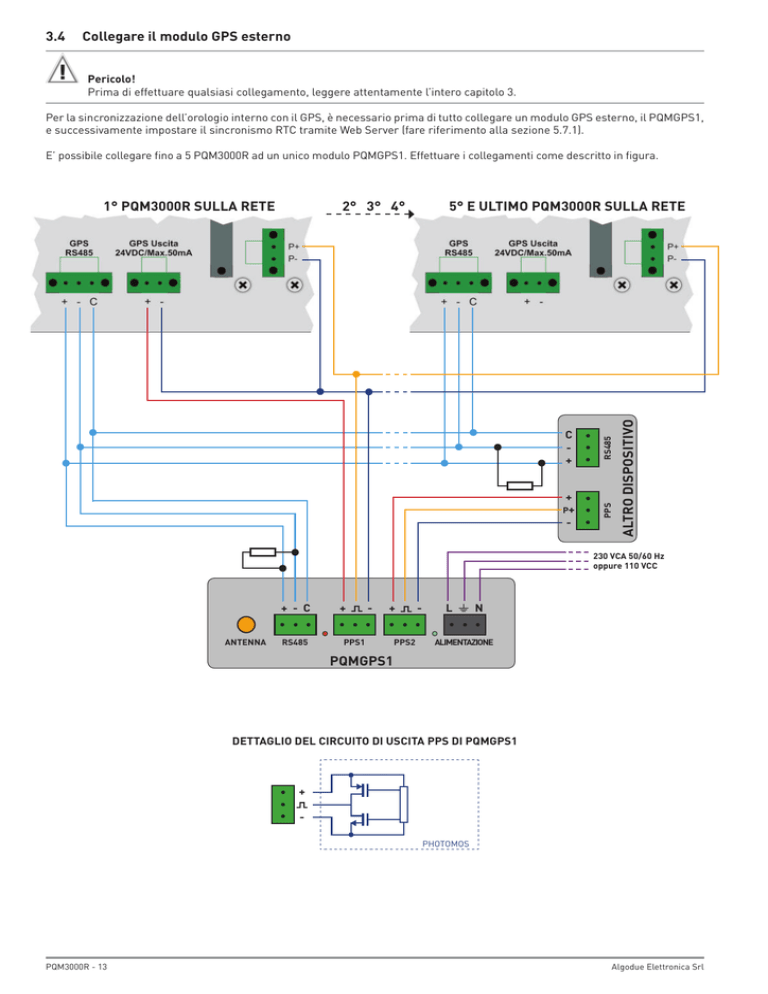

Collegare il modulo GPS esterno
Pericolo!
Prima di effettuare qualsiasi collegamento, leggere attentamente l’intero capitolo 3.
Per la sincronizzazione dell’orologio interno con il GPS, è necessario prima di tutto collegare un modulo GPS esterno, il PQMGPS1,
e successivamente impostare il sincronismo RTC tramite Web Server (fare riferimento alla sezione 5.7.1).
E’ possibile collegare fino a 5 PQM3000R ad un unico modulo PQMGPS1. Effettuare i collegamenti come descritto in figura.
5° E ULTIMO PQM3000R SULLA RETE
C
+
-
PPS
+
P+
ALTRO DISPOSITIVO
2° 3° 4°
RS485
1° PQM3000R SULLA RETE
230 VCA 50/60 Hz
oppure 110 VCC
+ - C
ANTENNA
RS485
+
-
+
PPS1
PPS2
-
L Í N
ALIMENTAZIONE
PQMGPS1
DETTAGLIO DEL CIRCUITO DI USCITA PPS DI PQMGPS1
+
PHOTOMOS
PQM3000R - 13
Algodue Elettronica Srl
3.6
Schemi d’inserzione
Pericolo!
Prima di effettuare qualsiasi collegamento, leggere attentamente l’intero capitolo 3.
!
Nota
Nella seguente figura, i cavi delle pinze sono stati evidenziati con diversi colori per identificare S1 (segnale) e S2 (comune).
= S1 (segnale)
= S2 (comune)
Inserzione diretta: Trifase, 4 fili, 3 pinze di corrente (3.4.3)
L2
L3
CARICO
L1
N
Inserzione diretta con trasformatori di tensione (TV): Trifase, 4 fili, 3 pinze di corrente (3.4.3)
L2
L3
CARICO
L1
N
PQM3000R - 15
Algodue Elettronica Srl
Inserzione diretta: Trifase, 3 fili, 3 pinze di corrente (3.3.3)
L1
L2
L3
Inserzione diretta con trasformatori di tensione (TV): Trifase, 3 fili, 3 pinze di corrente (3.3.3)
L1
L2
L3
Algodue Elettronica Srl
PQM3000R - 16
Inserzione diretta: Trifase, 3 fili, 2 pinze di corrente (3.3.2)
L1
L2
L3
Inserzione diretta con trasformatori di tensione (TV): Trifase, 3 fili, 2 pinze di corrente (3.3.2)
L1
L2
L3
PQM3000R - 17
Algodue Elettronica Srl
Inserzione diretta: Monofase (1 Ph)
CARICO
L
N
Inserzione diretta con trasformatori di tensione (TV): Monofase (1 Ph)
CARICO
L
N
Algodue Elettronica Srl
PQM3000R - 18
Inserzione con trasformatori di tensione elettronici (TV el.): Trifase, 4 fili, 3 pinze di corrente (3.4.3)
TV
elettronico
CARICO
L1
L2
L3
N
Inserzione con trasformatori di tensione elettronici (TV el.): Trifase, 3 fili, 3 pinze di corrente (3.3.3)
TV
elettronico
L1
L2
PQM3000R - 19
Algodue Elettronica Srl
Inserzione con trasformatori di tensione elettronici (TV el.): Trifase, 3 fili, 2 pinze di corrente (3.3.2)
TV
elettronico
L1
L2
Inserzione con trasformatori di tensione elettronici (TV el.): Monofase (1 Ph)
TV
elettronico
CARICO
L
N
TENSIONE OMOPOLARE (V4)
Inserzione diretta
Inserzione con trasformatore di tensione elettronico (TV el.)
TV
elettronico
Algodue Elettronica Srl
PQM3000R - 20
