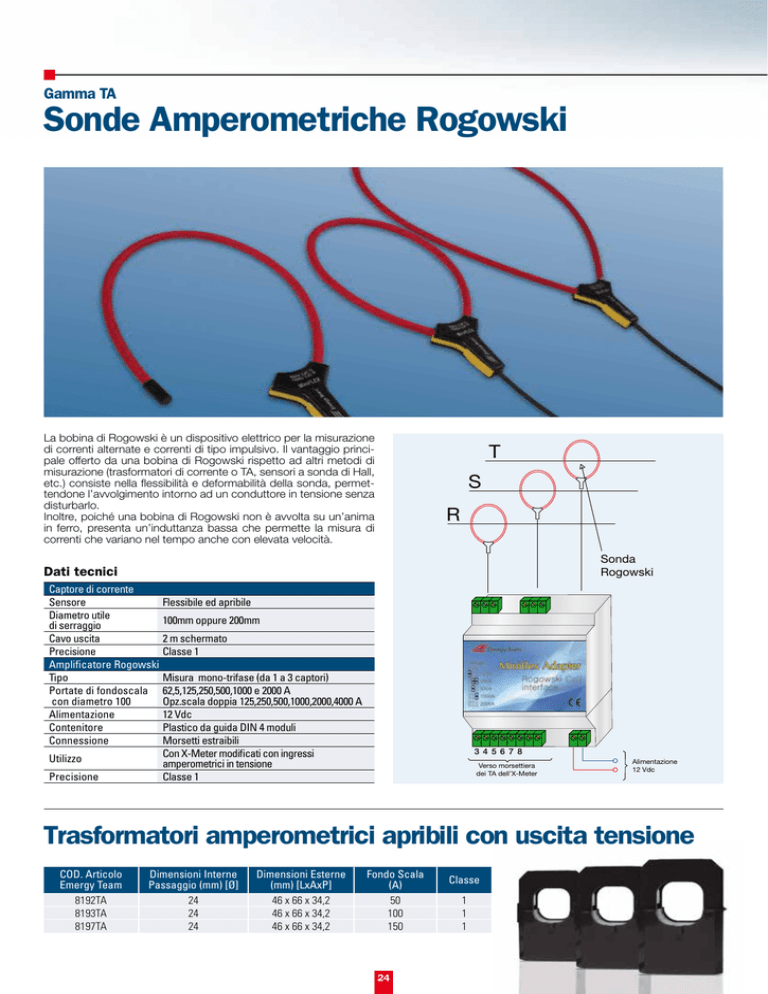

Scheda tecnica - Energy Team spa

Gamma TA
Sonde Amperometriche Rogowski
La bobina di Rogowski è un dispositivo elettrico per la misurazione
di correnti alternate e correnti di tipo impulsivo. Il vantaggio principale offerto da una bobina di Rogowski rispetto ad altri metodi di
misurazione (trasformatori di corrente o TA, sensori a sonda di Hall,
etc.) consiste nella flessibilità e deformabilità della sonda, permettendone l’avvolgimento intorno ad un conduttore in tensione senza
disturbarlo.
Inoltre, poiché una bobina di Rogowski non è avvolta su un’anima
in ferro, presenta un’induttanza bassa che permette la misura di
correnti che variano nel tempo anche con elevata velocità.
T
S
R
Sonda
Rogowski
Dati tecnici
Captore di corrente
Sensore
Flessibile ed apribile
Diametro utile
100mm oppure 200mm
di serraggio
Cavo uscita
2 m schermato
Precisione
Classe 1
Amplificatore Rogowski
Tipo
Misura mono-trifase (da 1 a 3 captori)
Portate di fondoscala 62,5,125,250,500,1000 e 2000 A
con diametro 100
Opz.scala doppia 125,250,500,1000,2000,4000 A
Alimentazione
12 Vdc
Contenitore
Plastico da guida DIN 4 moduli
Connessione
Morsetti estraibili
Con X-Meter modificati con ingressi
Utilizzo
amperometrici in tensione
Precisione
Classe 1
3 4 5 6 7 8
Verso morsettiera
dei TA dell’X-Meter
Alimentazione
12 Vdc
Trasformatori amperometrici apribili con uscita tensione
COD. Articolo
Emergy Team
8192TA
8193TA
8197TA
Dimensioni Interne
Passaggio (mm) [Ø]
24
24
24
Dimensioni Esterne
(mm) [LxAxP]
46 x 66 x 34,2
46 x 66 x 34,2
46 x 66 x 34,2
Fondo Scala
(A)
50
100
150
24
Classe
1
1
1
