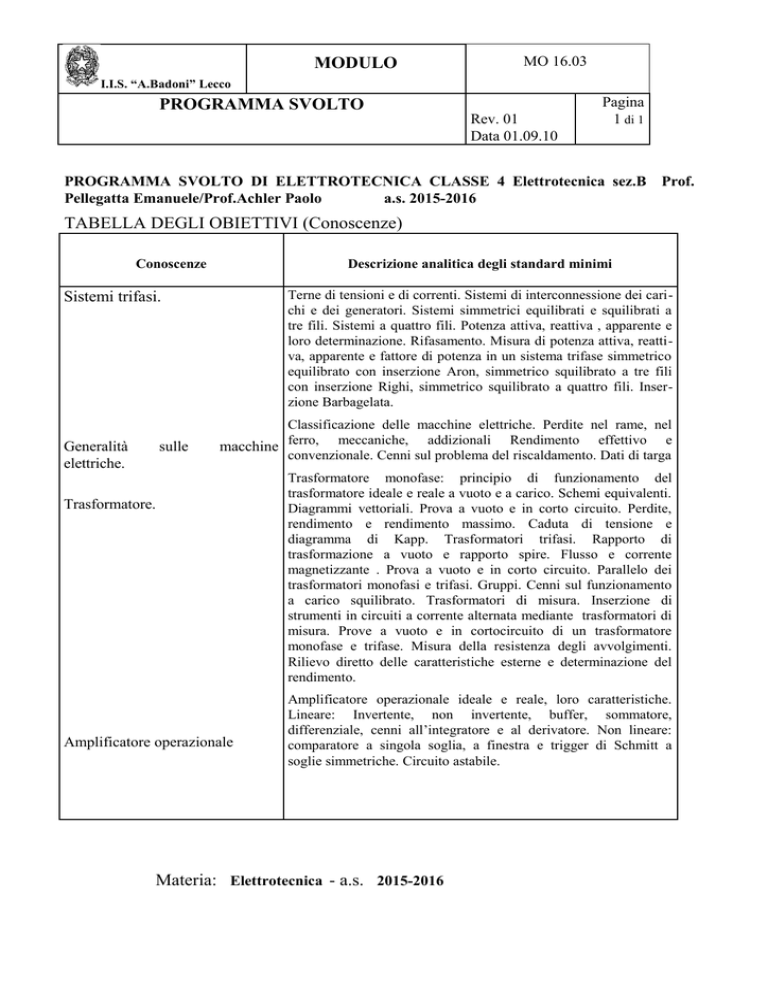

2015-2016-Programma svoltoElettrotecnica 4eB

MODULO
MO 16.03
I.I.S. “A.Badoni” Lecco
PROGRAMMA SVOLTO
Rev. 01
Data 01.09.10
Pagina
1 di 1
PROGRAMMA SVOLTO DI ELETTROTECNICA CLASSE 4 Elettrotecnica sez.B Prof.
Pellegatta Emanuele/Prof.Achler Paolo
a.s. 2015-2016
TABELLA DEGLI OBIETTIVI (Conoscenze)
Conoscenze
Descrizione analitica degli standard minimi
Terne di tensioni e di correnti. Sistemi di interconnessione dei carichi e dei generatori. Sistemi simmetrici equilibrati e squilibrati a
tre fili. Sistemi a quattro fili. Potenza attiva, reattiva , apparente e
loro determinazione. Rifasamento. Misura di potenza attiva, reattiva, apparente e fattore di potenza in un sistema trifase simmetrico
equilibrato con inserzione Aron, simmetrico squilibrato a tre fili
con inserzione Righi, simmetrico squilibrato a quattro fili. Inserzione Barbagelata.
Sistemi trifasi.
Generalità
elettriche.
sulle
Classificazione delle macchine elettriche. Perdite nel rame, nel
macchine ferro, meccaniche, addizionali Rendimento effettivo e
convenzionale. Cenni sul problema del riscaldamento. Dati di targa
Trasformatore.
Amplificatore operazionale
Trasformatore monofase: principio di funzionamento del
trasformatore ideale e reale a vuoto e a carico. Schemi equivalenti.
Diagrammi vettoriali. Prova a vuoto e in corto circuito. Perdite,
rendimento e rendimento massimo. Caduta di tensione e
diagramma di Kapp. Trasformatori trifasi. Rapporto di
trasformazione a vuoto e rapporto spire. Flusso e corrente
magnetizzante . Prova a vuoto e in corto circuito. Parallelo dei
trasformatori monofasi e trifasi. Gruppi. Cenni sul funzionamento
a carico squilibrato. Trasformatori di misura. Inserzione di
strumenti in circuiti a corrente alternata mediante trasformatori di
misura. Prove a vuoto e in cortocircuito di un trasformatore
monofase e trifase. Misura della resistenza degli avvolgimenti.
Rilievo diretto delle caratteristiche esterne e determinazione del
rendimento.
Amplificatore operazionale ideale e reale, loro caratteristiche.
Lineare: Invertente, non invertente, buffer, sommatore,
differenziale, cenni all’integratore e al derivatore. Non lineare:
comparatore a singola soglia, a finestra e trigger di Schmitt a
soglie simmetriche. Circuito astabile.
Materia: Elettrotecnica - a.s. 2015-2016
MODULO
MO 16.03
I.I.S. “A.Badoni” Lecco
PROGRAMMA SVOLTO
Rev. 01
Data 01.09.10
Pagina
1 di 1
TABELLA DEGLI OBIETTIVI (Competenze)
Conoscenze
Descrizione analitica degli standard minimi
Classe IV
Sistemi polifasi
Generalità
elettriche.
Trasformatore.
sulle
Saper distinguere i collegamenti trifasi e calcolarne
tensioni, correnti e potenze. Saper risolvere esercizi con
linee trifasi che alimentino carichi monofasi e trifasi.
Saper montare circuiti con carichi trifasi e misurare
tensioni, correnti, potenze attive e reattive.
macchine Conoscere convenzioni ed ambiti di utilizzo delle
macchine elettriche con riferimento alla normativa.
Saper interpretare i dati di targa. Conoscere il principio di
funzionamento ed i limiti di validità dei circuiti
equivalenti. Saper risolvere i problemi relativi alle diverse
condizioni di funzionamento. Saper eseguire le prove
previste dalle norme C.E.I. e ricavare i valori dei
parametri caratteristici.
Verifica di Luglio per gli studenti con giudizio sospeso
1)
si consiglia di partecipare al corso di recupero estivo;
2) La verifica sarà scritta con una parte teorica, costituita da alcune domande sul programma svolto
senza uso del manuale,( la prima mezz’ora), mentre la seconda parte sarà un esercizio sul
trasformatore trifase da risolvere con il metodo di Boucherot e/o il metodo simbolico dei numeri
complessi.
Il tempo totale della prova è di due ore (mezz’ora teoria + un’ora e mezzo esercizi).
