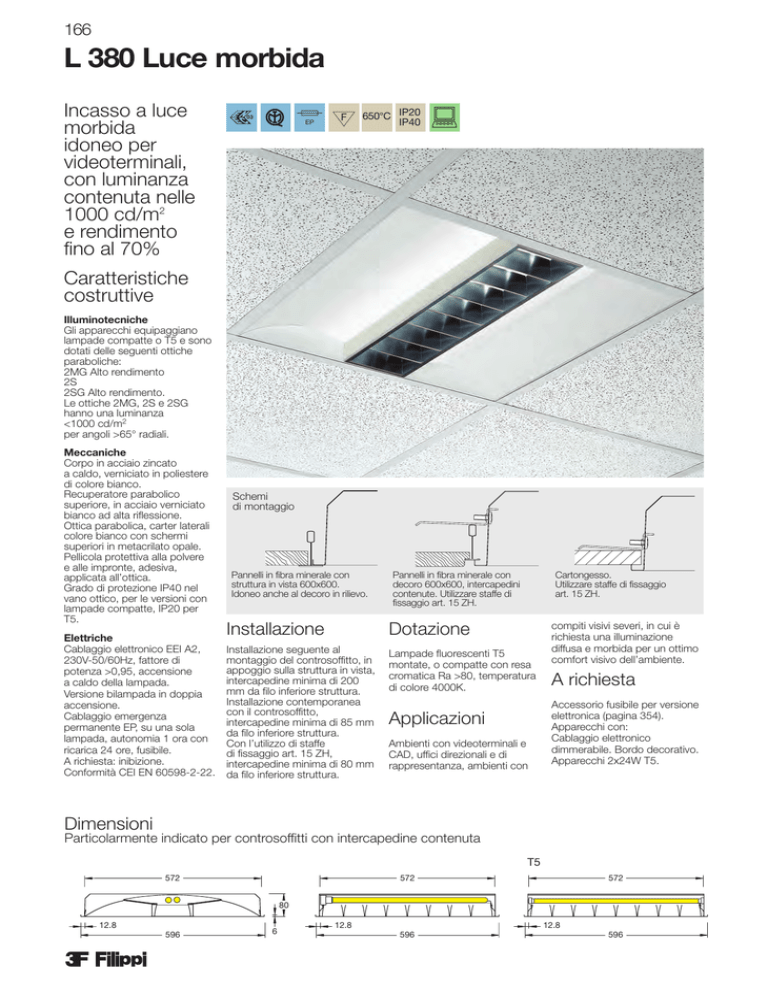

166
L 380 Luce morbida
Incasso a luce
morbida
idoneo per
videoterminali,
con luminanza
contenuta nelle
1000 cd/m2
e rendimento
fino al 70%
03
EP
F
650°C IP20
IP40
Caratteristiche
costruttive
572
Meccaniche
Corpo in acciaio zincato
a caldo, verniciato in poliestere
di colore bianco.
Recuperatore parabolico
superiore, in acciaio verniciato
bianco ad alta riflessione.
Ottica parabolica, carter laterali
colore bianco con schermi
superiori in metacrilato opale.
Pellicola protettiva alla polvere
e alle impronte, adesiva,
applicata all’ottica.
Grado di protezione IP40 nel
vano ottico, per le versioni con
lampade compatte, IP20 per
T5.
Elettriche
Cablaggio elettronico EEI A2,
230V-50/60Hz, fattore di
potenza >0,95, accensione
a caldo della lampada.
Versione bilampada in doppia
accensione.
Cablaggio emergenza
permanente EP, su una sola
lampada, autonomia 1 ora con
ricarica 24 ore, fusibile.
A richiesta: inibizione.
Conformità CEI EN 60598-2-22.
6
572
12.812.8
12.8
6
572572
80
80
80
T5
T5 T5
572572
572
572
Illuminotecniche
Gli apparecchi equipaggiano
lampade compatte o T5 e sono
dotati12.8
delle seguenti ottiche
12.8
paraboliche:
596
596
2MG Alto rendimento
2S
2SG Alto rendimento.
Le ottiche 2MG, 2S e 2SG
hanno una luminanza
<1000 cd/m2
per angoli >65° radiali.

596596
596
6
12.8
12.812.8
596
596596
Schemi
di montaggio
Pannelli in fibra minerale con
struttura in vista 600x600.
Idoneo anche al decoro in rilievo.
Pannelli in fibra minerale con
decoro 600x600, intercapedini
contenute. Utilizzare staffe di
fissaggio art. 15 ZH.
Cartongesso.
Utilizzare staffe di fissaggio
art. 15 ZH.
Installazione
Dotazione
Installazione seguente al
montaggio del controsoffitto, in
appoggio sulla struttura in vista,
intercapedine minima di 200
mm da filo inferiore struttura.
Installazione contemporanea
con il controsoffitto,
intercapedine minima di 85 mm
da filo inferiore struttura.
Con l’utilizzo di staffe
di fissaggio art. 15 ZH,
intercapedine minima di 80 mm
da filo inferiore struttura.
Lampade fluorescenti T5
montate, o compatte con resa
cromatica Ra >80, temperatura
di colore 4000K.
Applicazioni
Ambienti con videoterminali e
CAD, uffici direzionali e di
rappresentanza, ambienti con
compiti visivi severi, in cui è
richiesta una illuminazione
diffusa e morbida per un ottimo
comfort visivo dell’ambiente.
A richiesta
Accessorio fusibile per versione
elettronica (pagina 354).
Apparecchi con:
Cablaggio elettronico
dimmerabile. Bordo decorativo.
Apparecchi 2x24W T5.
Dimensioni
Particolarmente indicato per controsoffitti con intercapedine contenuta
T5
572
572
572
80
12.8
596
6
12.8
596
12.8
596
12.
167
Pannelli in fibra minerale
con struttura in vista 600x600
L 380 2S OP
L 380 2SG OP
1000 cd/m2 65°
1000 cd/m2 65°
1000 cd/m2 65°
R>63%
R>58%
R>63%
Incassi
L 380 2MG OP
Ottica 2MG in alluminio a
specchio, con trattamento
superficiale al titanio e magnesio,
assenza di iridescenza.
Articolo
Ottica 2S in alluminio
semispeculare, antiriflesso.
CodiceEuro
Ottica 2SG in alluminio
semispeculare, antiriflesso, con
trattamento superficiale al titanio
e magnesio, assenza di iridescenza.
Articolo
CodiceEuro
L 380 2MG specchio alto rendimento - IP40 - lampade in dotazione
Elettronico EEI A2
L 381x40 C LD HF 2MG OP
270539 177,30
L 381x55 C LD HF 2MG OP
270540 178,60
Doppia accensione
L 382x40 C LD HF DA 2MG OP
270541216,00
Emergenza, fusibile
L 381x40 C LD HF EP 2MG OP
270542 324,30
L 381x55 C LD HF EP 2MG OP
270543 325,50
L 382x40 C LD HF DA EP 2MG OP
270544 366,70
L 380 2S semispeculare - IP40 - lampade in dotazione
Elettronico EEI A2
L 381x40 C LD HF 2S OP
270565 179,20
L 381x55 C LD HF 2S OP
270566180,60
Doppia accensione
270567 217,90
L 382x40 C LD HF DA 2S OP
Emergenza, fusibile
L 381x40 C LD HF EP 2S OP
270568 326,20
L 381x55 C LD HF EP 2S OP
270569 327,50
L 382x40 C LD HF DA EP 2S OP
270570 368,70
L 380 T5 2MG specchio alto rendimento - IP20
L 380 T5 2S semispeculare - IP20
- lampade in dotazione montate
Elettronico EEI A2, alimentatore trilampada
L 383x14 T5 LD HF 2MG OP
Doppia accensione, lampade 2 e 1-3
L 383x24 T5 LD HF DA 2MG OP
Emergenza, fusibile
L 383x14 T5 LD HF EP 2MG OP
L 383x24 T5 LD HF DA EP 2MG OP
- lampade in dotazione montate
270552206,80
270553232,70
270554
270555
358,00
384,30
Accessori
Articolo
Staffa di fissaggio per l’installazione in battuta
con intercapedini contenute o cartongesso.
Confezione per n°1 apparecchio.
min-max
CodiceEuro
regolazione min. 0 mm, max. 60 mm
15 ZH A0177 2,80
Elettronico EEI A2, alimentatore trilampada
L 383x14 T5 LD HF 2S OP
Doppia accensione, lampade 2 e 1-3
L 383x24 T5 LD HF DA 2S OP
Emergenza, fusibile
L 383x14 T5 LD HF EP 2S OP
L 383x24 T5 LD HF DA EP 2S OP
270578208,80
270579234,70
270580 359,90
270581386,20
L 380 2SG semispeculare alto rendimento - lampade in dotazione
Elettronico EEI A2
L 381x40 C LD HF 2SG OP
270592 182,50
2
L 381x55 C LD HF 2SG OP
70593 183,90
Doppia accensione
L 382x40 C LD HF DA 2SG OP
270594 221,20
Emergenza, fusibile
L 381x40 C LD HF EP 2SG OP
270595 329,50
L 381x55 C LD HF EP 2SG OP
270596 330,80
270597 372,00
L 382x40 C LD HF DA EP 2SG OP
Cavo di sicurezza anticaduta per assicurare il
corpo alla struttura edile.
Per serie L 320 - L 350 - L380 nelle versioni
3/4x 14W T5 e 18W T8 in versione quadrata.
Cavo di sicurezza
A0477
3,90
min-max
Spina per connessione
rapida dell’apparecchio, accessorio a pagina 144
www.3F-Filippi.it
