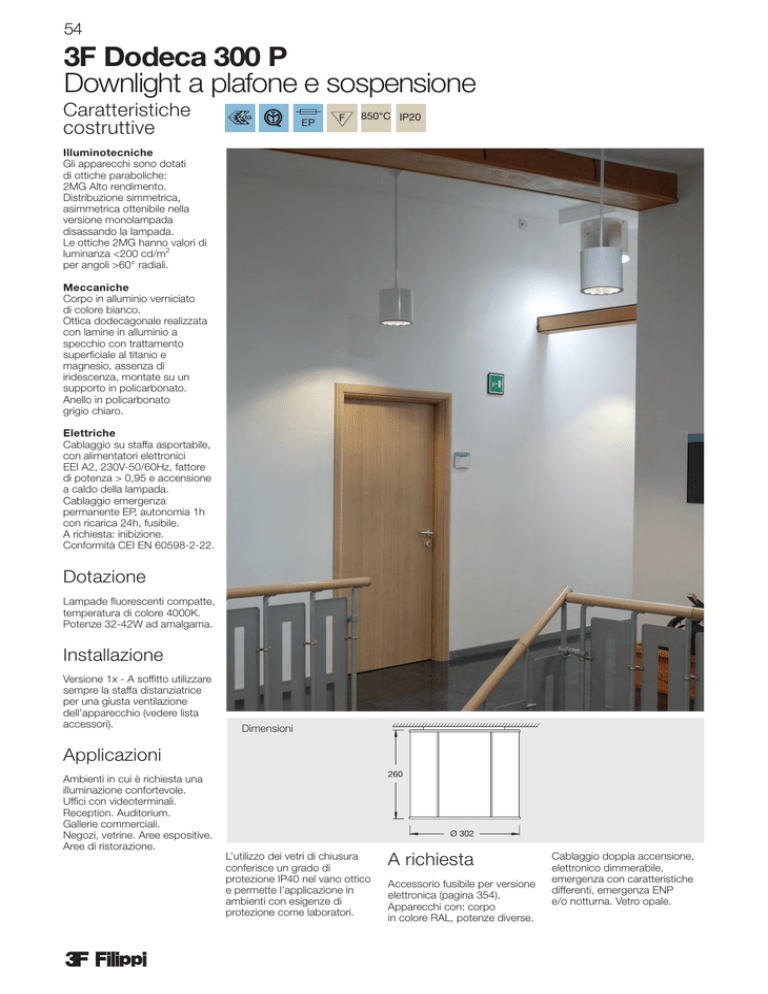

3F Dodeca 300 P Downlight a plafone e sospensione

54
3F Dodeca 300 P
Downlight a plafone e sospensione
Caratteristiche
costruttive
03
EP
F
850°C IP20
Illuminotecniche
Gli apparecchi sono dotati
di ottiche paraboliche:
2MG Alto rendimento.
Distribuzione simmetrica,
asimmetrica ottenibile nella
versione monolampada
disassando la lampada.
Le ottiche 2MG hanno valori di
luminanza <200 cd/m2
per angoli >60° radiali.
Meccaniche
Corpo in alluminio verniciato
di colore bianco.
Ottica dodecagonale realizzata
con lamine in alluminio a
specchio con trattamento
superficiale al titanio e
magnesio, assenza di
iridescenza, montate su un
supporto in policarbonato.
Anello in policarbonato
grigio chiaro.
Elettriche
Cablaggio su staffa asportabile,
con alimentatori elettronici
EEI A2, 230V-50/60Hz, fattore
di potenza > 0,95 e accensione
a caldo della lampada.
Cablaggio emergenza
permanente EP, autonomia 1h
con ricarica 24h, fusibile.
A richiesta: inibizione.
Conformità CEI EN 60598-2-22.
Dotazione
Lampade fluorescenti compatte,
temperatura di colore 4000K.
Potenze 32-42W ad amalgama.
Installazione
Versione 1x - A soffitto utilizzare
sempre la staffa distanziatrice
per una giusta ventilazione
dell’apparecchio (vedere lista
accessori).
Dimensioni
Applicazioni
Ambienti in cui è richiesta una
illuminazione confortevole.
Uffici con videoterminali.
Reception. Auditorium.
Gallerie commerciali.
Negozi, vetrine. Aree espositive.
Aree di ristorazione.
260
Ø 302
L’utilizzo dei vetri di chiusura
conferisce un grado di
protezione IP40 nel vano ottico
e permette l’applicazione in
ambienti con esigenze di
protezione come laboratori.
A richiesta
Accessorio fusibile per versione
elettronica (pagina 354).
Apparecchi con: corpo
in colore RAL, potenze diverse.
Cablaggio doppia accensione,
elettronico dimmerabile,
emergenza con caratteristiche
differenti, emergenza ENP
e/o notturna. Vetro opale.
Compatti decorativi
3F Dodeca 300 P 2MG
Versione a lampada singola
installabile sia a plafone che
a sospensione
3F Dodeca 300 P 2MG
Versione a lampada doppia
installabile solo a sospensione
200 cd/m2 60°
200 cd/m2 60°


R>73%
R>81%
Ottica 2MG in alluminio a specchio, alto rendimento.
Accessori obbligatori: in caso di installazioni a
plafone, usare la staffa distanzatrice oppure il kit sospensione.
Articolo
Ottica 2MG in alluminio a specchio, alto rendimento.
Accessori obbligatori: kit
sospensione.
CodiceEuro
3F Dodeca 300 P 2MG 1x specchio alto rendimento
Elettronico EEI A2
3F Dodeca 300 P 1x26
3F Dodeca 300 P 1x32
3F Dodeca 300 P 1x42
Emergenza, fusibile
3F Dodeca 300 P 1x26
3F Dodeca 300 P 1x32
3F Dodeca 300 P 1x42
Accessori
CodiceEuro
3F Dodeca 300 P 2MG 2x specchio alto rendimento
- lampade in dotazione
CD HF 2MG CT HF 2MG CT HF 2MG 33005
33006
33007
246,20
251,80
252,20
CD HF EP 2MG CT HF EP 2MG CT HF EP 2MG 33013
33014
33015
414,20
419,80
433,30
Articolo
Articolo
Codice
- lampade in dotazione
Elettronico EEI A2
3F Dodeca 300 P 2x42 CT HF 2MG
33010 288,90
Euro
Vetro temprato trasparente o stampato
decorativo, IP40 vano ottico (pagina 58).
Solo per versioni 1x26 - 1x32W.
6,5J

Con vetro
trasparente
Vetro trasparente Vetro stampato A0197 A0198 12,10
15,70
Staffa distanziatrice per installazione a
soffitto. Da prevedere sempre nelle versioni
1x per una corretta ventilazione
dell’apparecchio e dei componenti interni
(alimentatori, lampade).
Staffa acciaio zincato
A0217
7,70
Kit sospensione realizzata con rosone in
policarbonato bianco e tige Ø16 mm
in acciaio verniciato bianco, non cablata,
sezionabile alla lunghezza desiderata.
Da prevedere sempre nelle versioni 2x per
una corretta ventilazione dell’apparecchio e
dei componenti interni (alimentatori,
lampade).
Utilizzabile anche per le versioni 1x.
Prezzo per n° 1 sospensione,
confezione di n° 15 pezzi.
lunghezza 0,4 m
A0154 23,00
lunghezza 1 m
A0155 35,20
www.3F-Filippi.it
Compatti decorativi
55
