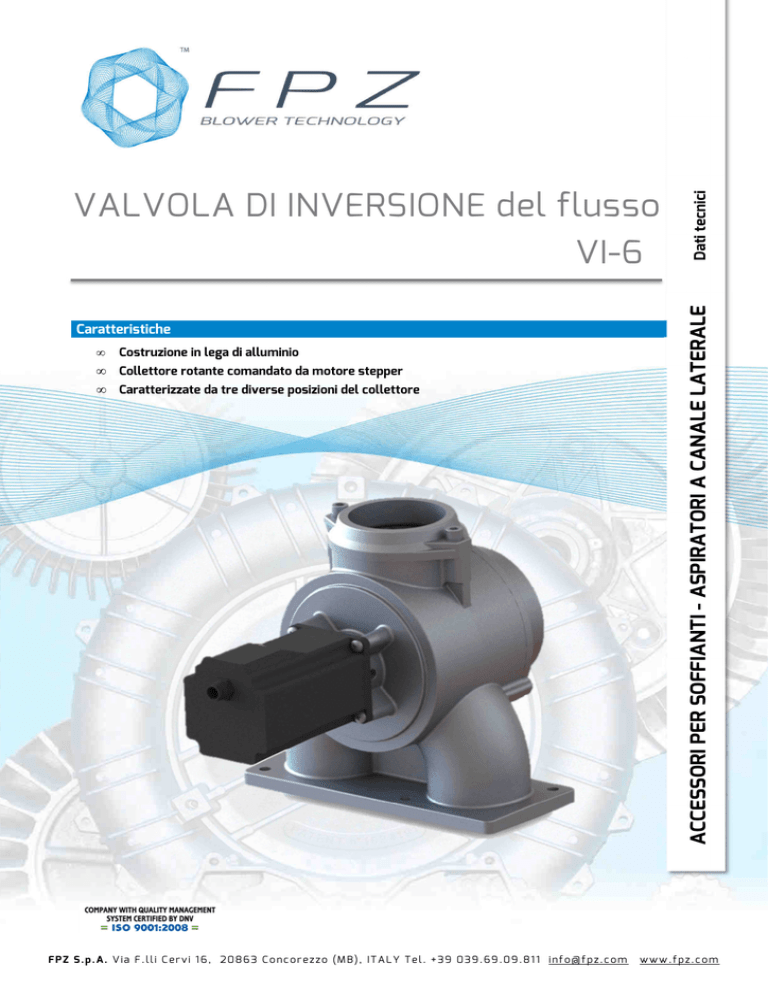

Caratteristiche
•
Costruzione in lega di alluminio
•
•
Collettore rotante comandato da motore stepper
Caratterizzate da tre diverse posizioni del collettore
FPZ S.p.A. Via F.lli Cervi 16, 20863 Concorezzo (MB), ITALY Tel. +39 039.69.09.811 [email protected]
Dati tecnici
ACCESSORI PER SOFFIANTI - ASPIRATORI A CANALE LATERALE
VALVOLA DI INVERSIONE del flusso
VI-6
www.fpz.com
VALVOLA DI INVERSIONE
VI-6
INFORMAZIONI TECNICHE
La Valvola di Inversione di flusso VI, è un dispositivo impiegato come accessorio per le soffianti a
canale laterale per la commutazione del flusso da pressione a depressione e viceversa.
La valvola di inversione di flusso:
•
È progettata e costruita in accordo alla Direttiva Macchine 2006/42/CE
•
È realizzata in lega di alluminio.
•
È adatta a canalizzare, aria e gas non esplosivi, non infiammabili, non aggressivi in atmosfera non
esplosiva, in servizio continuo.
•
Può essere installata sulle SCL K04-MS / K05-MS / K06-MS solo in esecuzione verticale.
A
B
La valvola di inversione di flusso (A):
•
•
•
•
•
Può essere montata su soffiante, solo in esecuzione verticale, mediante adattatore per K04 (B) –
K05 – K06 (C).
La connessione alla linea principale avviene mediante flangia con filettatura GAS, NPT oppure
mediante portagomma.
Interamente realizzato in lega di alluminio, monta una coppia di cuscinetti per l’allineamento e
sostegno del collettore, che è libero di ruotare senza alcun contatto con il corpo di contenimento.
La valvola viene comandata da un motore stepper Nema 23 (classe di protezione IP55)
alimentato a 24VDC mediante un cavo in dotazione di lunghezza 3m. La connessione del motore
ha una protezione IP67 .
Il motore elettrico è settato in maniera tale che la curva collettore assuma solo le posizioni -67.5°,
0°, +67.5°. L’angolo complessivo di rotazione della curva collettore è di 135°. Il motore ha un presetting che permette alla curva collettore di ruotare nelle 3 posizioni descritte di seguito.
C
VISTA LATO MOTORE ELETTRICO
Sistema in aspirazione
Pos. -67.5°
Fase Neutra
Pos. 0°
Sistema in pressione
Pos. +67.5°
Caratteristiche Valvola di Inversione del flusso
Tempo massimo ciclo da -67.5° a +67.5°
0.35 Sec.
Tempo massimo ciclo da 0° a +67.5°
0.2 Sec.
Tempo massimo ciclo da -67.5° a 0°
0.2 Sec.
Temperatura fluido aspirato (aria)
-15°C / +40°C
Densità di riferimento del fluido
1.20 kg/m³
Range di temperatura ambiente
-15°C / +40°C
Caratteristiche motore elettrico
Coppia statica
1.2 Nm
Risoluzione
Tensione di alimentazione
n° di giri
potenza nominale
inerzia rotore
peso
Classe di protezione
1600 counts per rev.
24VDC
0-600 RPM
74W
0.3 kg cm
0.9 kg
IP55
Pag. 2
VALVOLA DI INVERSIONE
VI-6
Ingombri valvola di inversione del flusso VI6
Mod
a
b
c
d
e
f
VI-6
184
98
188
94
175
78
Mod
h
i
m
n
r
Ø
VI-6
10
105
7
10
85
2” – 1 ½”
Adattatore per SCL K04
Adattatore per SCL K05 – K06
Pag. 3
VALVOLA DI INVERSIONE
VI-6
Chiave per codifica articoli
2- FLANGIA
1- VI6
4- MOTORE ELETTRICO
3 -COLLETTORE
ADATTATORE
GRANDEZZA
SCL K04-MS
SCL K05-MS
K06-MS
CONNESSIONE FLANGIA
CONNESSIONE
ADATTATORE
ESECUZIONE
SENZA FLANGIA
n° 2
1035K0470001
A
n° 1
GAS 1 ½” - 101940230004
n° 2
1035K0470001
B
n° 1
NPT 1 ½” - 101940530004
n° 2
1035K0470001
C
n° 1 - 1 ½” PORTAGOMMA
102150200004
n° 2
1035K0470001
D
SENZA FLANGIA
n°1
151306201001
E
n° 1
GAS 2” - 101950200004 -
n°1
151306201001
F
n°1
NPT 2” - 101950500004
n°1
151306201001
G
n° 1 - 2” PORTAGOMMA
102150200004
n°1
151306201001
H
DN 1 ½”
DN 2”
Esempio di scelta, codice valvola d’inversione di flusso VI6 per SCL K04, flangia GAS 1 ½” - motore elettrico 24VDC:
VI6B00+0001
VI6
VALVOLA
1
B
ESECUZIONE
001
LIVELLO FINITURA
+
0001
NUMERO PROGRSSIVO
Riferimento a valvola VI-6 verniciata
Pag. 4
VALVOLA DI INVERSIONE
VI-6
FPZ Espana/Portugal
Pral, Barcelona
Espana
[email protected]
HEADQUARTERS
FPZ S.p.A.
Concorezzo (MB)
Italy
[email protected]
FPZ France S.a.r.l.
St. Priest
France
[email protected]
FPZ, Inc
Soukville, Wisconsin
USA
[email protected]
FPZ México/LA
Zapopan, Jalisco
México
[email protected]
FPZ Austria & Germany
FPZ UK
Andover, Hampshire
United Kingdom
[email protected]
Krems
Austria
[email protected]
2014 - Rev.00
Pag. 5
Dati tecnici
VALVOLA DI INVERSIONE del flusso
•
Costruzione in lega di alluminio
•
Selettore traslante
Azionamento a comando magnetico o pneumatico
•
FPZ S.p.A. V ia F. lli C ervi 16, 20863 Concorezzo (MB), ITALY Tel. +39 039. 69. 09. 811 i nfo@fpz. com
ACCESSORI PER SOFFIANTI - ASPIRATORI A CANALE LATERALE
Caratteristiche
www.fpz.com
VALVOLA DI INVERSIONE
VS
La Valvola di Inversione di flusso serie VS, è un dispositivo impiegato come accessorio per le soffianti a canale laterale
per la commutazione del verso del flusso oppure lo scambio della condotta da\in cui il flusso è convogliato.
Il dispositivo agisce mediante un selettore traslante.
E’ dotata di due diverse posizioni del selettore che rendono il dispositivo particolarmente versatile per diversi impieghi
quali:
•
Inversione del flusso da pressione a depressione
•
Scambio di condotta
VALORI DI PRESSIONE / VUOTO PER SCL
La valvola di inversione di flusso serie VS è disponibile con comando elettrico 24v in corrente continua oppure 220V
50/60Hz oppure pneumatico(consumo aria 0.02 litro/ciclo).
La valvola “VS” è disponibile in cinque versioni con possibilità di attacco flangiato GAS/NPT/manicotto portagomma.
(Fare riferimento alla pagina di codifica per la scelta delle versioni e i modelli di flangia).
ESECUZIONE
O/P
Y/H/K
Attuatore Elettrico
Elettromagnete di spinta
Rapporto di inserzione ED
60% del tempo ciclo
Tempo inserzione max.
5 min.
Potenza
Tensione di alimentazione standard
56W
120W
V: 24cc - 110 ca - 220ca
Attuatore Pneumatico
Pistone pneumatico di spinta
Doppio effetto
Pressione max.
10 Bar
Consumo aria
0.02 litri / ciclo
Temperatura di esercizio
-5°C - +70°C
Conformità
La Valvola di inversione è conforme a:
- Direttiva Macchine, per la quale risulta una quasi-macchina
Pag 2
VALVOLA DI INVERSIONE
VS
Schema flusso
Il sistema di azionamento è dimensionato per servizio continuo e comanda gli interventi nei tempi seguenti:
Traslazione selettore 0.10 sec.
Le ampie sezioni e le forme di passaggio consentono il convogliamento di flussi con perdite di carico praticamente nulle per velocità
fino a 50 m/sec.
Interamente realizzato in lega di alluminio, non è soggetto a contatto e/o interferenze tra selettore ed il corpo valvola.
POSIZIONE 1
POSIZIONE 2
ESECUZIONE O
ESECUZIONE P
ESECUZIONE Y
ESECUZIONE H
ESECUZIONE K
Pag 3
VALVOLA DI INVERSIONE
VS
INGOMBRI (P/O)
Ingombri attuatore pneumatico
VERSIONE P
VERSIONE O
Ingombri attuatore elettrico
Mod
a
a1
b
b1
c
d
d1
e
H
h1
h2
h3
i
l
m
n
n1
o
VS-6
392
417
105
106
109
101
50
13
2xM6 1/8”
f
G
110
140
85
30
85
110
162
230
255
88
VS-8
485
510
152
165
134
101
80
13
4xM6 1/8”
160
225
145
65
120
150
210
275
300
110
Pag 4
VALVOLA DI INVERSIONE
VS
INGOMBRI (K/H/Y)
Ingombri attuatore pneumatico
VERSIONE K
VERSIONE H
VERSIONE Y
Ingombri attuatore elettrico
Mod
COMANDO
a
b
b1
B2
c
d
d1
e
f
G
h
h1
h2
h3
i
l
L1
n
VS-6
MAGNETICO
545
105
106
212
220
50
-
-
2xM6
-
110
140
85
30
85
100
110
166.5
VS-6
PNEUMATICO
510
105
106
212
203
50
101
13
2xM6
1/8”
110
140
85
30
85
100
110
149
VS-8
PNEUMATICO
600
152
165
330
224
80
101
13
4xM6
1/8”
160
225
145
65
120
150
150
135
Pag 5
VALVOLA DI INVERSIONE
VS
CHIAVE PER CODIFICA ARTICOLI
CONNESSIONI 1 – 4 - 5
ESECUZIONE
NESSUNA
0
/
/
FLANGIA FILETTATA GAS
O
A
G 1 ½”
101940230004
B
G 2”
101950200004
G 3”
102070200004
C
FLANGIA FILETTATA NPT
P
T
NPT 1 ½”
101940530004
U
NPT 2”
101950500004
V
NPT 3”
102070500004
PORTAGOMMA
Y
4
F
1 ½”
102140230004
H
2”
102150200004
K
3”
102270200001
5
H
1
K
COMANDO
MAGNETICO
2
3
EA
24 CC
ED
110 CA
EF
220 CA
PNEUMATICO
P2
Doppio effetto
COSTRUZIONI SPECIALI
CONNESSIONI 2-3
STANDARD
A
SENZA ANELLO DI TENUTA
GRANDEZZA VALVOLA
6
DN 1 ½” – 2”
8
DN 3”
VS
*
*
VS 6
VS 8
SCL
COLLETTORE/ADATTATORE
Q.TA’
ZI
-
K04-MS/TS
1035K0470001
2
ZL
-
K05-MS
K06-MS
K05-66
151306201001
1
ZE
-
K07-MS
1513K0750001
1
ZJ
-
K07R-MD
K08R-MD
1513K0760001
1
-
ZM
K05-TS
1513K0710001
1
-
ZD
K06-TS
K07-MS
K08-MS
1513K0701001
1
-
ZC
K07-TS
K08-TS
K09-MS/MD
K10-MS/MD
1513K0900001
1
-
ZG
K11-MS/MD
K12-MS/MD
1513K1100001
1
*
12345
**
Pag 6
FPZ Espana &Portugal
Barcelona
Espana
[email protected]
HEADQUARTERS
FPZ S.p.A.
Concorezzo (MB)
Italy
[email protected]
FPZ France S.a.r.l.
St. Priest
France
[email protected]
FPZ, Inc
Saukville, Wisconsin
USA
[email protected]
FPZ México/LA
Zapopan, Jalisco
México
[email protected]
FPZ Austria & Germany
FPZ UK
Andover, Hampshire
United Kingdom
[email protected]
Krems
Austria
[email protected]
marzo ’14
