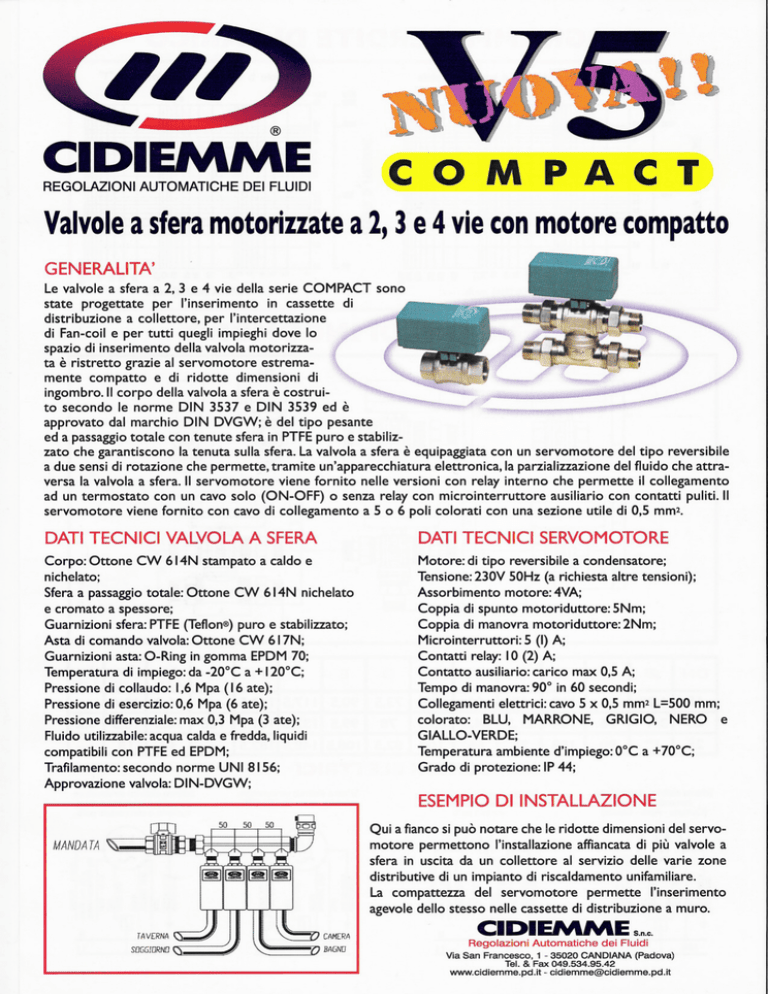

CIDIEMME
COMPACT
REGOLAZIONI AUTOMATICHE DEI FLUIDI
Valvolea sferamotorizzatea 2, 3 e 4 vieconmotorecompatto
GENERALITA'
le valvole a sfera a 2, 3 e 4 vie della serie COMPACT sono
state progettate per l'inserimento in cassette di
distribuzione a collettore, per l'intercettazione
di Fan-coil e per tutti quegli impieghi dove lo
spazio di inserimento della valvola motorizzamente compatto e di ridotte dimensioni di
ta
è ristretto grazie al servomotore estrema-,
{
'- ~
~:..:.::.
~
ingombro.Il
dellaDIN
valvolaa
to
secondo corpo
le norme
3537 sferaè
e DIN costrui-;,.
3539 ed è
approvato dal marchio DIN DVGW; è del tipo pesante
ed a passaggiototale con tenute sfera in PTFEpuro e stabilizzato che garantiscono la tenuta sulla sfera. La valvola a sfera è equipaggiata con un servomotore del tipo reversibile
a due sensi di rotazione che permette, tramite un'apparecchiatura elettronica, la parzializzazione del fluido che attraversa la valvola a sfera. Il servomotore viene fornito nelle versioni con relay interno che permette il collegamento
ausiliario con contatti puliti. Il
ad un termostato con un cavo solo (ON-OFF) o senza relay con microinterruttore
servomotore viene fornito con cavo di collegamento a 5 o 6 poli colorati con una sezione utile di 0,5 mm2.
DATI TECNICI
DATI TECNICI SERVOMOTORE
VALVOLA A SFERA
Corpo: Ottone CW 614N stampato a caldo e
nichelato;
Sfera a passaggiototale: Ottone CW 614N nichelato
e cromato a spessore;
Guarnizioni sfera: PTFE (Teflon@)puro e stabilizzato;
Asta di comando valvola: Ottone CW 617N;
Guarnizioni asta: O-Ring in gomma EPDM 70;
Temperatura di impiego: da -20°C a + 120°C;
Pressione di collaudo: 1,6 Mpa (16 ate);
Pressione di esercizio: 0,6 Mpa (6 ate);
Pressione differenziale: ma><0,3 Mpa (3 ate);
Fluido utilizzabile: acqua calda e fredda, liquidi
compatibili con PTFE ed EPDM;
Trafilamento: secondo norme UNI 8156;
Motore: di tipo reversibile a condensatore;
Tensione: 230V 50Hz (a richiesta altre tensioni);
Assorbimento motore: 4VA;
Coppia di spunto motoriduttore: 5Nm;
Coppia di manovra motoriduttore: 2Nm;
Microinterruttori: 5 (I) A;
Contatti relay: IO (2) A;
Contatto ausiliario: carico ma><0,5 A;
Tempo di manovra: 90° in 60 secondi;
Collegamenti elettrici: cavo 5 x 0,5 mm2 l=500 mm;
colorato: BLU, MARRONE, GRIGIO, NERO e
GIAllO-VERDE;
Temperatura ambiente d'impiego: O°C a +70°C;
Grado di protezione: IP 44;
Approvazione valvola: DIN-DVGW;
ESEMPIO DI INSTALLAZIONE
Qui a fianco si può notare che le ridotte dimensioni del servomotore permettono l'installazione affiancata di più valvole a
sfera in uscita da un collettore al servizio delle varie zone
MANDA
TA
distributive di un impianto di riscaldamento unifamiliare.
La compattezza del servomotore permette l'inserimento
agevole dello stesso nelle cassette di distribuzione a muro.
CAMERA
BAGNO
CIDI~E
S.n.~
Regolazioni
Automatiche
dei Fluidi
Via San Francesco. 1 35020 CANDIANA(Padova)
Tel. & Fax 049.534.95.42
[email protected]
-
DIAGRAMMI PERDITE DI CARICO
Valvole
Valvolao sfera 2 vie o passaggio totale
KPa
u.J
z:
O
U)
(/)
u.J
a::
a..
25
bar
20
=j
l!t 3/4' l.
:J
/
10
8
6
4
3
2
u.J
z:
O
U)
(/)
u.J
a::
a..
/
V
/
1.0
o.a
25
a::
u.J
a..
KPa
0.4
'001
IO
I
f
OJ
0.2
/
IO
8
6
2
/
/
1.0
o.a
0.6
r/l
r/
D.4
OJ
0.2
/
0.1
....
20
4
3
25
<I:
I25
a::
u.J
a.. '00 1
o.a
a sfera 3 vie deviatrici o "T"
bar
10J
1/
0.1
PORTATA(ACQUA) mc/h
PORTATA(ACQUA) mC/h
DIMENSIONI DI INGOMBRO
100
u
L...
131 A
DN
flJ
A
B
C
CI
C2
D
15
1/2"
66
118
17
44
70
20
3/4"
l"
76
134
90
158
21,S
26
54,S
66
83,S
100
73,S
78
25
82,S
G
Kv
Kv Kv
2 vie 3 vie 4 vie
----
16,2
99,S 132,5 161,5 128
108,5 148,5 182,5 ----
26,S
E
F
FI
90,S 117,5 143,5
47
13,4 ---16,5 3,2
18
----
SCHEMI ELETTRICI
Schema elettrico standard con
comando a 3 punti
(Comune
- Apre - Chiude)
Schema elettrico standard con
microinterruttore ausiliario con
contatti puliti
Schema elettrico servomotore
con relay comando ON-OFF
Schema elettrico servomotore
con relay e microinterruttore
ausiliario o con contatti puliti
