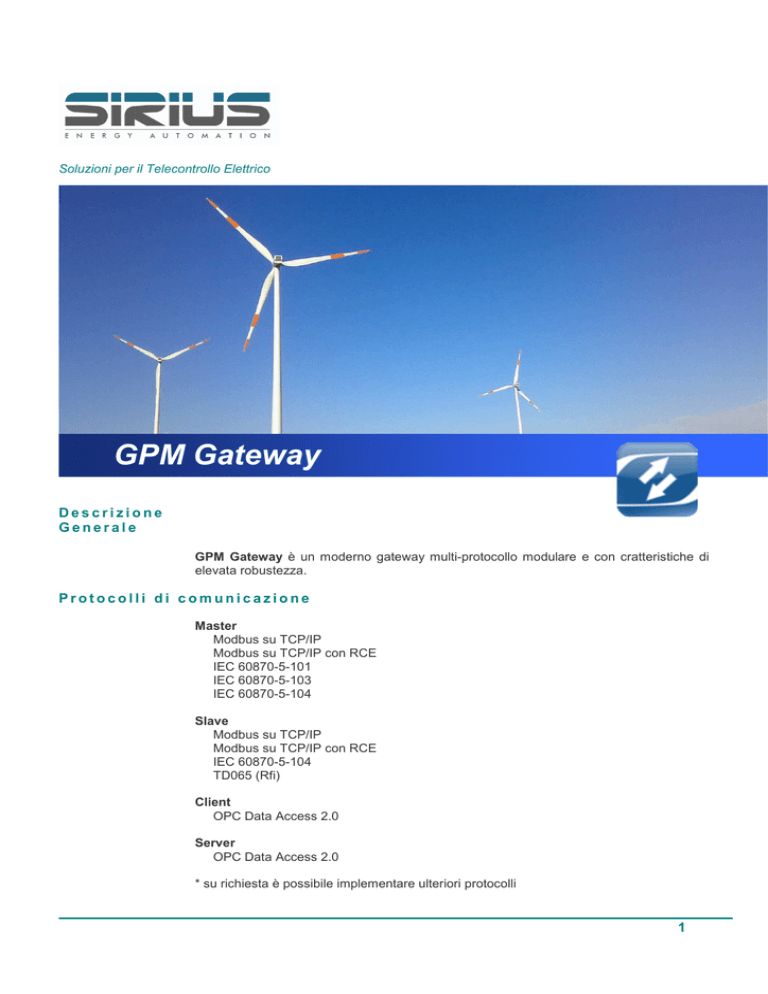

GPM GATEWAY - SIRIUS srl

Soluzioni per il Telecontrollo Elettrico
GPM Gateway
Descrizione
Generale
GPM Gateway è un moderno gateway multi-protocollo modulare e con cratteristiche di
elevata robustezza.
Protocolli di comunicazione
Master
Modbus su TCP/IP
Modbus su TCP/IP con RCE
IEC 60870-5-101
IEC 60870-5-103
IEC 60870-5-104
Slave
Modbus su TCP/IP
Modbus su TCP/IP con RCE
IEC 60870-5-104
TD065 (Rfi)
Client
OPC Data Access 2.0
Server
OPC Data Access 2.0
* su richiesta è possibile implementare ulteriori protocolli
1
GPM Gateway
Multiprotocollo
Caratteristica unica di GPM Gateway è la possibilità di operare con più protocolli
contemporaneamente, sia in modalità Master che Slave, anche in multisessione, grazie
alla gestione delle informazioni attraverso un DB interno :
Cronodatazione Eventi
GPM Gateway permette la gestione dei Time-Tag delle informazioni in ognuno dei
protocolli con i quali è in grado di dialogare, convertendone i formati automaticamente.
Le informazioni diagnostiche vengono datate con l’orologio interno del sistema GPM, il
quale può essere sincronizzato attraverso un segnale orario NTP. Tale sincronizzazione
può essere sfruttata anche per l’invio del segnale di sincronizzazione sui protocolli IEC e
Modbus (Merlin-Gerin) :
2
GPM Gateway
Interfaccia utente WEB Based
GPM è dotato di una interfaccia operatore Web Based che ne consente il controllo da
remoto : la diagnostica e la configurazione del sistema sono gestibili a distanza tramite un
semplice WEB Browser.
Funzionalità avanzate
Oscilloperturbografie da IEC103
GPM Gateway consente lo scaricamento automatico e l’archiviazione di curve
oscilloperturbografiche mediante protocollo IEC60870-5-103 e Modbus. Le curve saranno
archiviate su file in formato COMTRADE e rese disponibili per il download tramite Web.
RCE su Modbus RTU
La gestione della Registrazione Cronologica Eventi su Modbus RTU risulta perfettamente
compatibile con numerose protezioni elettriche (Sepam, MX3 ..) che consentono una
gestione eventi attraverso uno scambio dati su tabelle.
Ridondanza
GPM Gateway permette la gestione della ridondanza completa sia a livello di canali che
di Database.
Multisessione IEC e buffer Eventi
Per una corretta connessione ai sistemi SIAR dei CRC-Terna GPM Gateway permette
una connessione multisessione e la gestione della bufferizzazione fino a 1000 eventi per
ogni connessione.
3
GPM Gateway
Ambiti di utilizzo
Le avanzate caratteristiche di GPM lo rendono ideale per l’utilizzo nei telecontrolli elettrici
(Sottostazioni o Cabine MT/BT) e per l’interfacciamento con la Rete di Trasmissione
Nazionale (GRTN – Terna) :
GPM è un prodotto completamente realizzato in Italia con numerose referenze soprattutto
per ciò che concerne i sistemi di Telecontrollo per l’Alta Tensione (132kV e 150kV) e
l’interfacciamento con la rete Terna (SIAR).
GPM System
GPM Gateway rappresenta il “cuore” dei sistemi del mondo GPM System, che
comprende una vasta gamma di soluzioni, ottenibili attraverso l’utilizzo di funzionalità
aggiuntive, integrabili come moduli separati :
•
GPM Data Logger
Concentratore dati con database MySql e possibilità di interrogazione da
remoto via WEB oppure attraverso query SQL locali.
•
GPM HMI
Interfaccia operatore per gestione sinottici e realizzazione sistemi di
telecontrollo completi
•
GPM Energy HMI (EHMI)
HMI completo dei moduli per l’analisi e il conteggio dell’energia.
•
GPM Green System
Soluzione “chiavi in mano” per il telecontrollo di Sottostazioni Elettriche o
Cabine di Trasformazione per la produzione di energia da fonti
rinnovabili.
4
GPM Gateway
Product Type
Server
Installabile su sistemi operativi :
• Windows XP;
• Windows 2003 Server.
Compatibile con i più comuni SCADA di mercato.
Soluzione ideale per Front-end di comunicazione per sistemi SCADA.
Embedded
Disponibile in versione embedded con HW dedicato, non richiede
l’utilizzo di un PC né l’acquisto di sistemi operativi. Tale soluzione risulta
assai pratica per l’installazione diretta all’interno di quadri elettrici per la gestione della
comunicazione con sistemi esterni.
Soluzione ideale per interfacciamento con Terna.
License
Dimensionamento
GPM Gateway viene commercializzato in differenti taglie al fine di soddisfare le esigenze
dei diversi ambiti di comunicazione :
Taglia
fino a 10 TAG
fino a 100 TAG
fino a 500 TAG
fino a 1000 TAG
fino a 5000 TAG
unlimited
Utilizzo tipico
per connessione con Terna (singolo Gruppo)
front-end SCADA (singolo device)
front-end SCADA (pochi device)
front-end SCADA
front-end SCADA (intera SSE)
front-end SCADA (centro di controllo)
5
GPM Gateway
SIRIUS s.r.l.
Via G. Servais, 97
10146 Torino
TEL: 011 – 7727132
FAX: 011 – 19715423
www.sirius.to.it
Rev. 2009-07
