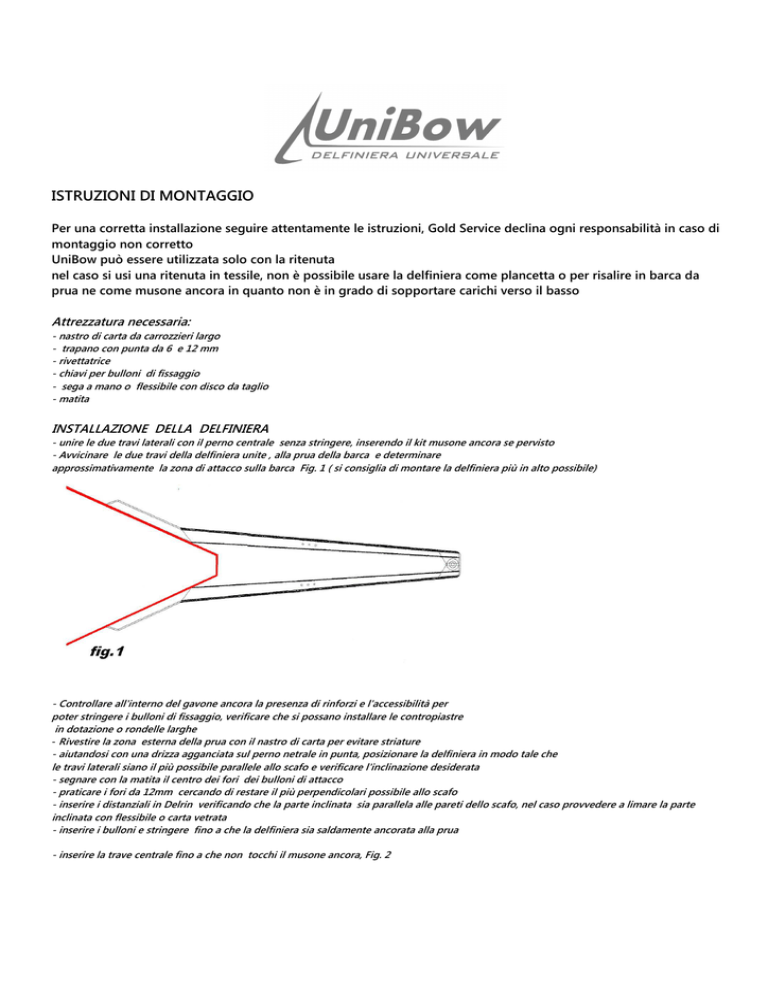

ISTRUZIONI DI MONTAGGIO

ISTRUZIONI DI MONTAGGIO
Per una corretta installazione seguire attentamente le istruzioni, Gold Service declina ogni responsabilità in caso di
montaggio non corretto
UniBow può essere utilizzata solo con la ritenuta
nel caso si usi una ritenuta in tessile, non è possibile usare la delfiniera come plancetta o per risalire in barca da
prua ne come musone ancora in quanto non è in grado di sopportare carichi verso il basso
Attrezzatura necessaria:
- nastro di carta da carrozzieri largo
- trapano con punta da 6 e 12 mm
- rivettatrice
- chiavi per bulloni di fissaggio
- sega a mano o flessibile con disco da taglio
- matita
INSTALLAZIONE DELLA DELFINIERA
- unire le due travi laterali con il perno centrale senza stringere, inserendo il kit musone ancora se pervisto
- Avvicinare le due travi della delfiniera unite , alla prua della barca e determinare
approssimativamente la zona di attacco sulla barca Fig. 1 ( si consiglia di montare la delfiniera più in alto possibile)
- Controllare all'interno del gavone ancora la presenza di rinforzi e l'accessibilità per
poter stringere i bulloni di fissaggio, verificare che si possano installare le contropiastre
in dotazione o rondelle larghe
- Rivestire la zona esterna della prua con il nastro di carta per evitare striature
- aiutandosi con una drizza agganciata sul perno netrale in punta, posizionare la delfiniera in modo tale che
le travi laterali siano il più possibile parallele allo scafo e verificare l'inclinazione desiderata
- segnare con la matita il centro dei fori dei bulloni di attacco
- praticare i fori da 12mm cercando di restare il più perpendicolari possibile allo scafo
- inserire i distanziali in Delrin verificando che la parte inclinata sia parallela alle pareti dello scafo, nel caso provvedere a limare la parte
inclinata con flessibile o carta vetrata
- inserire i bulloni e stringere fino a che la delfiniera sia saldamente ancorata alla prua
- inserire la trave centrale fino a che non tocchi il musone ancora, Fig. 2
nel caso non sia presente, richiedere la misura esatta, che varia a seconda del modello, se la trave non dovesse arrivare alla distanza
desiderata, tagliare i bordi laterali
della trave con una sega adatta o flesssibile con disco da taglio
- forare con punta da 6mm la trave centrale in corrispondenza dei fori sulle travi laterali, inserire i rivetti in dotazione
e rivettare Fig. 3
NEL CASO SIA PRESENTE IL TIRANTE REGOLABILE
- regolare il tirante 3/4 aperto, quindi agganciarlo alla trave centrale, agganciare la staffa in dotazione e verificare
la posizione esatta sulla prua della barca e la possibilità di stringere i relativi bulloni di aggancio all'interno del gavone
- installare la staffa sulla prua della barca, serrando bene i bulloni
- accorciare il tirante di qualche giro e agganciarlo forzando la delfiniera verso il basso Fig.4
NEL CASO SIA PRESENTE IL KIT MUSONE ANCORA
- installare l'ancora e la catena, verificando che il giunto tra ancora e catena passi attraverso il musone senza impuntature
- verificare che la catena sia allineata con il musone originale o che non tocchi la landa di prua o la coperta della barca quando è in tensione
Fig.5
NEL CASO NON SI SIA ACQUISTATO IL TIRANRE REGOLABILE:
- agganciare una ritenuta in dyneema alla trave centrale o al perno centrale, assicurandosi che sia sempre bene in tensione, tramite un
paranco o uno stroppo di cima legato più volte
MONTAGGIO DELLA RITENUTA
N.B. la ritenuta o il tenditore devono avere sempre un inclinazione che non sia inferiore ai 30° rispetto alla delfiniera
per un corretto fissaggio della delfiniera occorre che la ritenuta sia sempre in tensione anche quando non viene utilizzata alcuna vela
Ritenuta in tessile
Nel caso si voglia utilizzare una ritenuta in tessile, verificare che questa abbia un carico di rottura
adeguato al carico massimo della delfiniera (vedi scheda tecnica)
la ritenuta dovrà essere agganciata all'anello del perno centrale nel caso si usino vele tipo
gennaker e al perno posto sotto al traversino centrale nel caso si voglia utilizzare Code 0,
è possibile anche utilizzare entrambe le soluzioni contemporaneamente.
Consigliamo di calcolare la lunghezza della ritenuta 15cm più corta e fissarla all'anello di
aggancio tramite uno stroppo di minore dimensione e passato più volte in modo da creare
un paranco in grado di mettere il tensione la ritenuta, nel caso forzare le delfiniera verso il basso.
Dopo un primo utilizzo, controllare che la ritenuta sia ancora bene in tensione e nel caso accorciare
le legature degli stroppi
