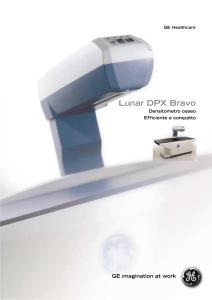

GE Healthcare
Lunar DPX BravoTM
Densitometro osseo
Efficiente e compatto
GE imagination at work
2
Lunar DPX BravoTM !
Il densitometro adatto
alle dimensioni
del tuo ambulatorio.
La densitometria ossea si inserisce nella visione di attività
medica ad alta qualità. Ora si adatta anche all’ambulatorio medico.
Il densitometro Lunar DPX BravoTM con tutte le sue
funzioni costituisce uno strumento diagnostico di alto
livello in una struttura estremamente compatta. E’
sistemabile in qualsiasi stanza o nicchia* e consente
un’assistenza di qualità per i malati di osteoporosi.
* Consultare le direttive locali per i requisiti ambientali sui raggi-X
Diversi studi indipendenti dimostrano il basso errore di
precisione del sistema Lunar DPX BravoTM – la chiave per
rilevare precoci cambiamenti ossei nel paziente. La
piattaforma SmartBeam di Lunar DPX BravoTM permette
di generare misure affidabili di densità minerale ossea
sulla cui base si regola la decisione terapeutica. Meglio
di tutti, questo sistema porta la densitometria ossea
dove si trovano i pazienti – nell’ ambulatorio medico.
Applicando la metodologia Six Sigma, un processo che si
focalizza interamente sui bisogni del cliente, siamo in grado di
fornire la tecnologia, le funzionalità e le prestazioni di alto livello
che ci vengono richieste.
Tutte le necessità sono soddisfatte con il densitometro osseo
Lunar DPX BravoTM.
six sigma
The
way
we
work
Il densitometro osseo Lunar DPX BravoTM
duplica il lettino per gli esami Il design con
braccio a rotazione laterale consente di
riporre lo stesso da parte per le normali
visite paziente.
3
Sicurezza diagnostica
Lunar DPX BravoTM lavora su una piattaforma
SmartBeam fornendo scansioni di alto livello
e utilità clinica. Si ottengono misure realistiche
dei due siti di misura più critici – colonna e
femore – in pochi secondi e con un basso
dosaggio radiogeno.
E’ anche disponibile il software opzionale per
la scansione dell’avambraccio.
Efficiente
OneScan combina automaticamente scansioni del femore e della
colonna in un unico esame,
acquisendo le immagini con un unico
processo ed effettuando un’unica
analisi.
Invece di ricevere più referti, i medici
ottengono un singolo report unificato
che combina le relative analisi del
rischio di frattura, creando un grosso
vantaggio nel risparmio di tempo.
La piattaforma software enCORE, basata su
Windows XP®, ottimizza la produttività ed
assicura risultati consistenti. Le funzionalità
avanzate One Scan e SmartScan permettono
una facilità d’uso senza precedenti ed un’alta
precisione.
Preciso
La funzione opzionale Doppio
Femore misura automaticamente il
femore destro e sinistro con una
scansione veloce. Il doppio femore
migliora l’accuratezza identificando
il femore con la densità più bassa.
L’aumento di precisione del 30%*,
che è stato rilevato con la BMD
combinata D/S, aumenta la capacità
di monitorare la risposta alle terapie
di questa sede, critica per le fratture.
* SL Bonnick, LA Lewis. Texas Women’s University,
Denton, TX, USA. ISCD Convegno, 2002.
4
Coerente
Il report paziente di Lunar DPX BravoTM
combina risultati diagnostici chiave.
Mostra con evidenza il grafico del
T-score assieme a quello di
valutazione del rischio di frattura
basandosi sui criteri per la diagnosi
dell’Organizzazione Mondiale della
Sanità (OMS). Ciò rende coerente
l’interpretazione dei risultati e la
rilevazione del rischio di frattura.
Automatico
La scansione paziente è veloce
ed automatica grazie alla
funzione SmartScan. Quest’unica
tecnica di misura regola
automaticamente in tempo reale
il percorso di scansione durante
l’esame. Si ottengono risultati
coerenti, accurati e veloci senza
compromettere l’attendibilità e la
precisione della misura.
5
"Il braccio a rotazione laterale e l’altezza del
tavolo del sistema Lunar DPX Bravo migliorano
estremamente il processo di salita e discesa dal
lettino per il paziente. Il software enCORE lavora
coerentemente con la funzione di confronto,
consentendo una precisione maggiore nel follow
up dei pazienti."
Larry Jankowski, CDT, CNMT
Illinois Bone e Joint Institute
6
Qualità e Produttività
Il sistema densitometrico Lunar DPX BravoTM include
strumenti avanzati che permettono un’assistenza di
qualità, semplice ed efficiente.
Velocità e facilità d’uso
Con un addestramento minimo, qualsiasi persona dello
staff clinico è in grado di ottenere risultati veloci ed
affidabili, grazie al software enCORE. L’interfaccia grafico
intuitivo combinato con i criteri di autoanalisi permette
di calcolare i risultati dell’esame senza l’intervento dell’operatore in più del 95 percento dei casi clinici*. L’opzione
Composer consente al medico di creare il proprio referto
personalizzato, inserendo automaticamente i risultati
dell’esame.
* Steinberg D, presentato all’ ISCD 2003.
Qualità
La densitometria assistita computerizzata (CAD) studia
automaticamente i dati immessi e l’immagine acquisita,
cercando i possibili errori e le discontinuità legate al
paziente. Se si rilevano delle inesattezze, il sistema
suggerisce delle spiegazioni e fornisce delle istruzioni.
CAD aiuta a velocizzare il processo d’esame e riduce gli
errori.
Può anche essere utile ai tecnici per fornire informazioni
di qualità diagnostica al medico che interpreta i dati.
Connettività
La funzione Teledensitometria di Lunar DPX BravoTM invia
referti digitali come fax, in allegato a messaggi di posta
elettronica. Questi risultati possono essere consultati da
un qualsiasi personal computer senza la necessità di un
software dedicato. Il software opzionale DEXTER PDA
permette di rivedere le scansioni in qualsiasi luogo ed in
ogni momento.
Le opzioni DICOM e accesso Database multiutente
assicurano la massima connettività.
7
Specifiche Tecniche
Applicazioni ed opzioni disponibili
Colonna AP
Femore
Doppio Femore
Avambraccio
Analisi avanzata del femore (AHA-Advanced Hip Assessment)
Analisi Protesi Ortopediche femorali
OneVision
OneScan
Densitometria Assistita Computerizzata (CAD)
Composer
TeleDensitometria*
Interfaccia DEXTER-PDA (senza PDA)*
DICOM (WorkList, stampa a colori e memorizzazione)*
Accesso Database multiutente*
Interfaccia bidirezionale HL7
* Gestione rete sotto responsabilità dell’utente
Metodi di Scansione
DXA SmartBeam
- Scansioni guida con Smart Scan non necessarie
- Nessun effetto d’ingrandimento e massima
precisione
- Ottimizzazione delle finestre di scansione per
ridurre la durata e la dose
- Parametri di scansione adattati alla costituzione
del paziente
Prestazioni
Requisiti Ambientali
Schermatura esterna: le regolamentazioni sulla
sicurezza dei raggi-X possono variare da paese a
paese. GE Healthcare raccomanda di consultare i
relativi enti locali in maniera da accertare la
conformità dell'installazione con le normative locali
vigenti.
Temperatura ambientale: 18-27°C
Umidità: 20% - 80%, non-condensata
Alimentazione: 230/240 VAC ±10%, soglia <5%,
600VA, 50/60 Hz
Caratteristiche Raggi-X
Sorgente a potenziale costante 76kV
Filtro K-edge per dosaggio efficiente
Fascio continuo a doppia energia
Tecnologia Detettori
Tubo NaI PM
Elettronica conteggio impulsi ad alta velocità
Durate scansioni ed Esposizioni tipiche *
Sede
Durata scansione Esposizione
Colonna AP
90 sec
20 μGy
Femore
90 sec
20 μGy
* massime in modalità Standard
Precisione
< 1% CV
Radiazioni Disperse
< 2μSv/h a 1m
Piattaforma Software enCORE
Interfaccia Grafico Avanzato e Intuitivo
Directory multiple pazienti con relativo database Microsoft
Access®
SmartScan per l’ottimizzazione della finestra di scansione
Selezione automatica della modalità di scansione
AutoAnalisi per una migliore precisione
Analisi Personalizzabili per applicazioni cliniche avanzate
Risultati BMD o sBMD (BMC e Area)
Ampio database di riferimento
> 12,000 soggetti – NHANES e numerosi dati di
riferimento GE Healthcare nazionali
Popolazioni di riferimento definibili dall’utente
T-score, Z-score, % Giovane-Adulto e % Pari-Età
Classificazione automatica secondo linee guida OMS
Tendenza esami paziente con importazione degli esami
precedenti
Disponibilità in varie lingue (Italiano incluso)
Guida Multimediale in linea
Dimensioni (L x A x P) e peso
Sistema non in funzione: 187 x 128 x 87 cm - 202 kg
Sistema in funzione: 187 x 128 x 104 cm
Altezza tavolo 63cm
Braccio a rotazione laterale- no tavolo mobile
Tappetino lavabile in vinile
Posizionamento
Raggio Laser
SmartScan - Rilevazione automatica del tessuto
osseo
Stazione di lavoro computerizzata
Windows XP® Professional
Processore Intel, stampante e monitor
Contattare GE Healthcare o il distributore locale per
la configurazione dettagliata e l’hardware opzionale
Da oltre un secolo, le strutture sanitarie di tutto il
mondo si affidano a GE Healthcare per la
tecnologia medicale, i servizi e le soluzioni di
produttività.
Controllo di Qualità completo
Programma Automatico di controllo, inclusi i test per
componenti meccanici ed elettronici, e di calibrazione globale
delle misure
Tendenza Automatica dei CQ con memorizzazione completa
Qualunque siano le vostre sfide, GE Healthcare è
pronta a raccoglierle ed a fornirvi le soluzioni di
migliore qualità.
Per ulteriori informazioni, si prega di contattare il
rappresentante GE locale.
GE imagination at work
GE Medical Systems, azienda di General Electric, in procinto di diventare
GE Healthcare per il mercato.
General Electric si riserva il diritto di apportare modifiche alle caratteristiche
sopra indicate e di interrompere la produzione del prodotto ivi descritto
in qualsiasi momento, senza alcun preavviso né obbligo. Per qualsiasi
aggiornamento sulle informazioni disponibili, si prega contattare il
rappresentante GE locale.
BMD-DB01-01.06-IT-EU
© 2006 GE Healthcare
