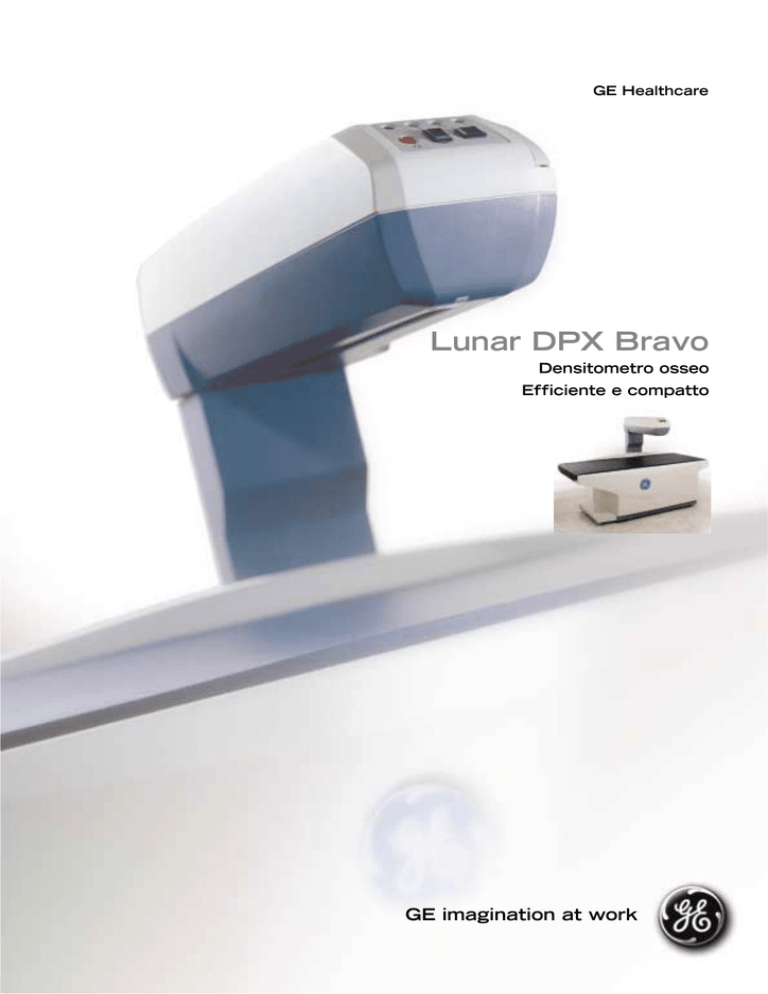

GE Healthcare
Lunar DPX Bravo
Densitometro osseo
Efficiente e compatto
GE imagination at work
DPX Bravo! Il densitometro adatto
alle dimensioni del tuo ambulatorio.
La densitometria ossea si inserisce nella
visione di attività medica ad alta qualità. Ora
si adatta anche all’ambulatorio medico.
Il densitometro DPX Bravo con tutte le sue
funzioni costituisce uno strumento
diagnostico di alto livello in una struttura
estremamente compatta. E’ sistemabile in
qualsiasi stanza o nicchia* e consente
un’assistenza di qualità per i malati di
osteoporosi.
Diversi studi indipendenti dimostrano il basso
errore di precisione del sistema DPX Bravo –
la chiave per rilevare precoci cambiamenti
ossei nel paziente. La piattaforma
SmartBeam™ di Bravo permette di generare
misure realistiche di densità minerale ossea
sulla cui base si regola la decisione
terapeutica. Meglio di tutti, questo sistema
porta la densitometria ossea dove si trovano i
pazienti –
nell’ ambulatorio medico.
six sigma
The
way
we
work
Il densitometro osseo DPX Bravo duplica
il lettino per gli esami Il design con braccio
a rotazione laterale consente di riporre il
braccio di scansione da parte per le
normali visite paziente.
Applicando la metodologia Six Sigma, un
processo che si focalizza interamente sui
bisogni del cliente, siamo in grado di fornire
la tecnologia, le funzionalità e le prestazioni
di alto livello che ci vengono richieste.
Tutte le necessità sono soddisfatte con il
densitometro osseo Lunar Bravo.
*Consultare le direttive locali per i requisiti ambientali sui raggi-X
Sicurezza diagnostica
Lunar DPX Bravo lavora su una
piattaforma SmartBeam™ fornendo
scansioni di alto livello e utilità clinica. Si
ottengono misure realistiche dei due siti
di misura più critici – colonna e femore –
in pochi secondi e con un basso dosaggio
radiogeno.
E’ anche disponibile il software opzionale
per la scansione dell’avambraccio.
Efficiente
OneScan combina automaticamente scansioni del femore e
della colonna in un unico esame,
acquisendo le immagini con un
unico processo ed effettuando
un’unica analisi.
Invece di ricevere più referti, i
medici ottengono un singolo
report unificato che combina le
relative analisi del rischio di
frattura, creando un grosso
vantaggio nel risparmio di
tempo.
La piattaforma software enCORE™ ,
basata su Windows XP, ottimizza la
produttività ed assicura risultati
consistenti. Le funzionalità avanzate One
Scan e SmartScan permettono una
facilità d’uso senza precedenti ed un’alta
precisione.
Preciso
La funzione opzionale Doppio
Femore misura automaticamente
il femore destro e sinistro in
un’unica scansione veloce. Il
doppio femore migliora l’accuratezza identificando il femore
con la densità più bassa. Il miglioramento di precisione del 30%*,
che è stato rilevato con la BMD
combinata D/S, aumenta la
capacità di monitorare la risposta
alle terapie di questa sede, critica
per le fratture.
* SL Bonnick, LA Lewis. Texas Women’s University, Denton, TX, USA. ISCD Convegno, 2002.
Coerente
Il report paziente di Lunar DPX Bravo
combina risultati diagnostici
chiave. Mostra con evidenza il
grafico del T-score assieme a
quello di valutazione del rischio di
frattura basandosi sui criteri per la
diagnosi dell’Organizzazione
Mondiale della Sanità (OMS). Ciò
rende coerente l’interpretazione
dei risultati e la rilevazione del
rischio di frattura.
Automatico
La scansione paziente è veloce ed
automatica grazie alla funzione
SmartScan. Quest’unica tecnica di
misura regola automaticamente in
tempo reale il percorso di scansione
durante l’esame. Si ottengono
risultati coerenti, accurati e veloci
senza compromettere l’attendibilità e
la precisione della misura.
"Il braccio a rotazione laterale e l’altezza del tavolo
del sistema DPX Bravo migliorano estremamente il
processo di salita e discesa dal lettino per il paziente.
Il software Encore lavora coerentemente con la
funzione di confronto, consentendo una precisione
maggiore nel follow up dei pazienti."
Larry Jankowski, CDT, CNMT
Illinois Bone e Joint Institute
Qualità e Produttività
Il sistema densitometrico Lunar DPX Bravo include
strumenti avanzati che permettono un’assistenza di
qualità, facile ed efficiente.
Velocità e facilità d’uso
Con un addestramento minimo, qualsiasi persona dello
staff clinico è in grado di ottenere risultati veloci e
realistici grazie al software enCORE. L’interfaccia
grafico intuitivo combinato con i criteri di autoanalisi
permette di calcolare i risultati dell’esame senza
l’intervento dell’operatore in più del 95 percento dei
casi clinici*. L’opzione composer permette al medico
di creare il proprio referto personalizzato, inserendo
automaticamente i risultati dell’esame.
Qualità
La densitometria assistita computerizzata (CAD) studia
automaticamente i dati immessi e l’immagine acquisita,
cercando i possibili errori e le discontinuità legate al
paziente. Se si rilevano delle inesattezze, il sistema
suggerisce delle spiegazioni e fornisce delle istruzioni.
CAD aiuta a velocizzare il processo d’esame e riduce gli
errori.
Può anche essere utile ai tecnici per fornire informazioni
di qualità diagnostica al medico che interpreta i dati.
Connettività
La funzione Teledensitometria di DPX Bravo invia
referti digitali come fax, in allegato a messaggi di posta
elettronica. Questi risultati possono essere consultati da
un qualsiasi personal computer senza la presenza di un
software dedicato. Il software opzionale DEXTER PDA
permette di rivedere le scansioni in qualsiasi luogo ed
in ogni momento.
Le opzioni DICOM e accesso Database multiutente
assicurano la massima connettività.
* Steinberg D, presentato all’ ISCD 2003.
Applicazioni
Funzioni disponibili
Rachide AP
Femore
Doppio Femore
Avambraccio
OneVision
OneScan
Ortopedico
Densitometria Assistita Computerizzata (CAD)
Composer
Teledensitometria*
Interfaccia Dexter-PDA (senza PDA)
DICOM *
Accesso Database multiutente*
* Gestione rete sotto responsabilità dell’utente
Prestazioni
Durate scansioni ed Esposizioni tipiche *
Sede
Durata scansione Esposizione
Rachide AP
90 sec
20 µGy
Femore
90 sec
20 µGy
* massime in modalità Standard
Precisione
< 1% CV
Radiazioni Disperse
< 2µSv/h a lm
Specifiche
Piattaforma Software enCORE™
Interfaccia Grafico Avanzato e Intuitivo
Directory multiple pazienti con relativo database Microsoft
Access®
SmartScan™ per l’ottimizzazione della finestra di scansione
Selezione automatica della modalità di scansione
AutoAnalisi™ per una migliore precisione
Analisi Personalizzabili per applicazioni cliniche avanzate
Risultati BMD o sBMD (BMC e Area)
Numerosi dati di riferimento
> 12,000 soggetti – NHANES e molti dati di
riferimento Lunar nazionali
Popolazioni di riferimento definibili dall’utente
T-score, Z-score, % Giovane-Adulto e % Pari-Età
Classificazione automatica secondo linee guida OMS
Trend esami paziente con importazione automatica degli
esami precedenti
Disponibilità in varie lingue (Italiano incluso)
Guida Multimediale in linea
Calibrazione e Controllo di Qualità
Programma Automatico di controllo, inclusi i test per
componenti meccanici ed elettronici, e di calibrazione
globale delle misure
Tendenza Automatica dei CQ con memorizzazione completa
Metodi di scansione
DXA SmartBeam™
- Scansioni guida non necessarie
- Nessun effetto d’ingrandimento e massima
precisione
- Ottimizzazione delle finestre di scansione per
ridurre la durata e la dose
- Parametri di scansione adattati alla costituzione
del paziente
Caratteristiche Raggi-X
Sorgente a potenziale costante 76kV
Filtro K-edge per dosaggio efficiente
Fascio continuo a doppia energia
Tecnologi detettori
Tubo NaI PM
Elettronica conteggio impulsi ad alta velocità
Requisiti Ambientali
Schermatura esterna: le regolamentazioni sulla
sicurezza dei raggi-X possono variare da paese a
paese. GE Healthcare raccomanda di consultare i
relativi enti locali in maniera da accertare la
conformità dell'installazione con le normative
locali vigenti.
Temperatura ambientale: 18-27°C
Umidità: 20% - 80%, non-condensata
Alimentazione: 230/240 VAC ±10%, soglia <5%,
600VA, 50/60 Hz
Dimensioni (L x H x P) e peso
187 x 128 x 87 cm – 202 kg
Altezza tavolo 63cm
Braccio a rotazione laterale- no tavolo mobile
Spazio operativo 187 x 128 x 104 cm
Tappetino lavabile in vinile
Posizionamento
Raggio Laser
SmartScan™ - Rilevazione automatica del tessuto
osseo
Stazione di lavoro computerizzata
Windows XP® Professional
Processore Intel, stampante e monitor
Contattare GE Healthcare o il distributore locale
per la configurazione dettagliata e l’hardware
opzionale
