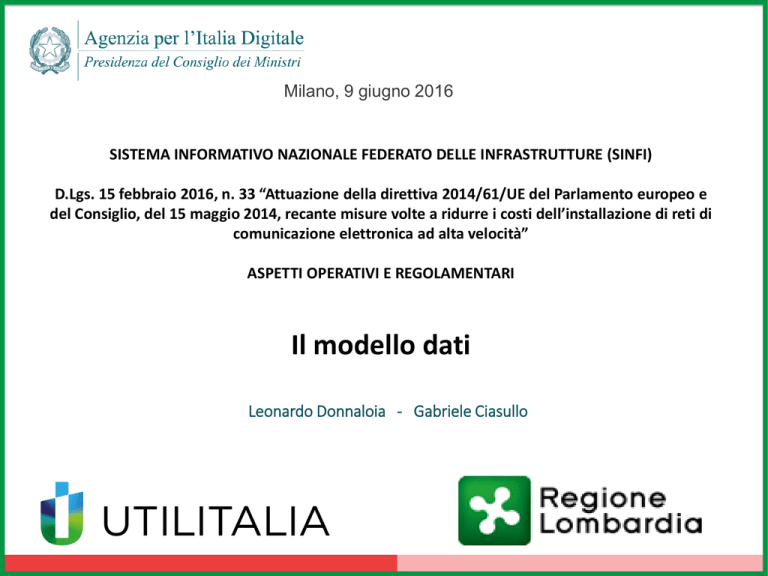

Reti di sottoservizi

Milano, 9 giugno 2016
SISTEMA INFORMATIVO NAZIONALE FEDERATO DELLE INFRASTRUTTURE (SINFI)
D.Lgs. 15 febbraio 2016, n. 33 “Attuazione della direttiva 2014/61/UE del Parlamento europeo e
del Consiglio, del 15 maggio 2014, recante misure volte a ridurre i costi dell’installazione di reti di
comunicazione elettronica ad alta velocità”
ASPETTI OPERATIVI E REGOLAMENTARI
Il modello dati
Leonardo Donnaloia - Gabriele Ciasullo
22
2
GdL Reti di sottoservizi
• prende le mosse dalla specifica precedente (non compiuta)
• Esigenza fortemente rappresentata da amministrazioni e
stakeholder, con forte rafforzamento della presenza di quest’ultimi
• Coordinamento Regione Lombardia
• Specifica condivisa all’interno del GdL e passaggio ad AgID
• Obiettivo: produrre un documento di Regole tecniche condivise
che andranno a costituire uno standard di riferimento nazionale
per il settore.
33
3
sottoservizi e DBGT
11 STRATI
STRATO
34 TEMI
130 CLASSI
TEMA
TEMA
CLASSE
CLASSE
CLASSE
CLASSE
TEMA: Gestione infrastrutture di alloggiamento reti 0700
TEMA: Rete idrica di approvvigionamento 0701
TEMA: Rete di smaltimento delle acque 0702
STRATO 07
TEMA: Rete elettrica 0703
TEMA: Rete di distribuzione del gas 0704
TEMA: Rete di teleriscaldamento 0705
TEMA: Oleodotti 0706
TEMA: Reti di telecomunicazioni e cablaggi 0707
4
4
SAL dotazioni regionali DBGT
rappresentazione sinottica nazionale relativa all’evoluzione dei dati
territoriali (digitalizzazione) nelle regioni italiane
nella parte sinistra è rappresentata la dotazione regionale al 2005,
nella parte destra la situazione ad oggi. Le regioni evidenziate dal
contorno blu, hanno attività in corso.
5
5
Gruppo di Lavoro SINFI
COMITATO PER LA DIFFUSIONE DELLA BANDA ULTRALARGA
Istituito nell’ambito della strategia italiana per la banda ultralarga (CDM 4 marzo 2015) allo scopo di
coordinare l’attuazione della suddetta strategia, è composto da Presidenza del Consiglio dei Ministri,
Ministero Sviluppo Economico, AgID, Infratel e Agenzia per la Coesione , coordina l’attuazione della strategia.
Gruppo di lavoro per la definizione
degli elementi informativi del SINFI,
composto da: Ministero dello Sviluppo
Economico, Agenzia per l’Italia
Digitale, Regioni, Comuni, Infratel
Italia S.p.a.
6
6
• WP 1 - ACQUISIZIONE INFORMAZIONI BEST PRACTISES
• WP 2 - CONTENUTO DEL CATASTO
• WP 3 - MODELLO DATI E BASE CARTOGRAFICA
•
•
•
•
•
•
WP 4 - SPECIFICHE FUNZIONALI INF/RL/FVG/ANCI RL
WP 5 - INTERFACCIA DI SCAMBIO
WP 6 - SPECIFICHE ARCHITETTURALI E SICUREZZA
WP 7 - MODALITA’ DI ACQUISIZIONE DATI esistenti
WP 8 - Supporto allo sviluppo normativo
WP 9 - ELEMENTI DI COSTO
Azione AgID
Relazione con la Specifica sui DB Geotopografici
Allineamento semantico tra i contenuti generalizzati nella specifica sui
database geotopografici e quella sulle reti di sottoservizio che
rappresenta un approfondimento dello strato informativo “07 – Reti di
Sottoservizi”
Utilizzo degli strumenti propri della GeoUML methodology (Regioni)
7
7
Azione AgID
Relazione con le regole di implementazione della direttiva
INSPIRE
Allineamento e mappatura con i data model definiti in ambito
comunitario in attuazione della direttiva INSPIRE (2207/2/CE)
Data Specification for the spatial data theme Utility and Government
Services – D2.8.III.6 Data Specification on Utility and Government
Services – Technical Guidelines
8
8
Azione AgID
Coerenza della specifica con la propria natura concettuale
Verifica del modello definito e mantenimento della necessaria
astrazione rispetto ai modelli implementativi. La specifica deve cioè
rappresentare un modello concettuale, senza entrare nel merito degli
ambienti di sviluppo (formato dati, ambienti operativi, ecc..).
9
9
reti di sottoservizi e SINFI
modello dati integrato che
definisce le regole tecniche per
la formazione, il contenuto, la
documentazione e la fruibilità
delle Reti di sottoservizi
(catasto delle infrastrutture) e
del SINFI
10 10
reti sottoservizi (GdL8) – struttura
Appartengono allo strato 07 tutte le reti tecnologiche propriamente
dette, mentre i relativi manufatti (pozzetti, chiusini, ecc.) fanno
parte dello strato dei Manufatti
TEMA 0700 Infrastrutture
alloggiamento
TEMA 0701
rete idrica
appr.
TEMA 0702
rete idrica
smalt.
11
11
TEMA 0707
rete
telecomunic.
STRATO 07
TEMA 0703
rete elettrica
TEMA 0704
rete gas
TEMA 0705
rete
teleriscald.
TEMA 0706
oleodotti
SINFI – struttura
il modello dati SINFI considera un sottoinsieme delle reti di sottoservizi
(strato 07) ed un set minimo di contenuti dei DataBase Geotopografici (strati
01, 02, 03, 05, 09 e 10).
Di seguito, i contenuti dei Database Geotopografici regionali inclusi nel
modello dati SINFI. Sottolineate le Classi obbligatorie (National Core)
STRATO 01 viabilità mobilità e trasporti – raccoglie le informazioni relative alla mobilità ed ai
trasporti di qualunque natura essi siano
TEMA 0101 Strade: Area di circolazione veicolare, Area di circolazione
pedonale, Area di circolazione ciclabile, Area stradale, Elemento
stradale, Giunzione stradale, Rete stradale liv.1
STRATO 01
TEMA 0102 ferrovie: Sede di trasporto su ferro, Elemento ferroviario,
Giunzione ferroviaria, Elemento di metropolitana Giunzione di
metropolitana, Rete ferroviaria
12 12
SINFI – struttura
STRATO 02 immobili ed antropizzazioni– raccoglie la definizione di tutti quegli oggetti che
derivano da attività antropica nel territorio e che non costituiscono infrastruttura di trasporto
TEMA 0201 Edificato: Edificio, Edificio minore
STRATO 02
TEMA 0202 Manufatti: Manufatto industriale, Sostegno a traliccio, Palo
STRATO 03 gestione viabilità ed indirizzi – Questo strato raggruppa i vari punti di vista
secondo cui può essere organizzata l'infrastruttura viabilistica, e cioè il punto di vista della
toponomastica ed il punto di vista amministrativo
TEMA 0301 Toponimi e numeri civici: Toponimo stradale
Numero civico, Accesso esterno/passo carrabile, Accesso interno
STRATO 03
TEMA 0303 Amministrazione viabilità: Estesa amministrativa
13 13
SINFI – struttura
STRATO 05 Orografia – include il tema dei modelli digitali del terreno
STRATO 05
TEMA 0504 Modelli digitali del terreno (tin, dem/dtm): Tin, Dem/dtm
STRATO 09 Ambiti amministrativi – principali ambiti territoriali
STRATO 09
TEMA 0903 Ambiti amministrativi enti locali: Comune, Provincia,
Regione, Stato, Città Metropolitana
STRATO 10 Aree di pertinenza – aree di perimetrazione di oggetti complessi
STRATO 10
14 14
TEMA 1002 Pertinenze: Unità insediativa
GdL8  reti di sottoservizi
GdL 8 (Reti di sottoservizi) costituito nel contesto dell’iniziativa AgID finalizzata alla definizione di
regole tecniche nel settore dell’informazione geografica.
Obiettivo: Definire un sottoinsieme “approfondito” delle regole tecniche sui Database
Geotopografici
coordinato da Regione Lombardia (Direzione Generale Ambiente Energia e Sviluppo
Sostenibile), composto da: AgID (Agenzia per l'Italia Digitale), ANCI, Dipartimento
Protezione Civile, Regione Emilia Romagna, Provincia Autonoma di Trento. Hanno
partecipato in qualità di Stakeholder: Utilitalia, ANFOV, IATT, GISIG, AMFM GIS Italia.
Alla specifica hanno inoltre collaborato, per sottogruppi tematici, i seguenti soggetti:
1. Ciclo idrico integrato (rete di approvvigionamento idrico e smaltimento acque reflue)
costituito da Metropolitana Milanese, Cap Holding S.p.a, ASA Livorno S.p.a;
2. Energia Termica (gas) ed Elettrica costituito da A2A S.p.a, Snam Rete Gas, Italgas,
Erogasmet S.p.a; Enel Distribuzione S.p.a;
3. Telecomunicazioni costituito da Infratel Italia S.p.a, Linea Com srl, Wind
Telecomunicazioni S.p.a, Fastweb S.p.a, Metroweb S.p.a, BT Italia, Retelit S.p.a,
Vodafone, Telecom Italia S.p.a.
15 15
NC GdL 8 – national core
NATIONAL
CORE
• Per National Core (NC) si intende il contenuto informativo
minimo richiesto per l’implementazione di banche dati
omogenee e a copertura nazionale.
• Il NC stabilisce, per ciascun elemento delle specifiche di
contenuto, se esso è obbligatorio (e quindi deve essere
popolato) o facoltativo.
La definizione di NC contribuisce ad agevolare, attraverso
la limitazione dei contenuti obbligatori, l’integrazione delle
diverse banche dati
16 16
obbligatorietà SINFI
SINFI
Per obbligatorietà SINFI, si intende il contenuto
informativo minimo funzionale all’implementazione del
Sistema
Informativo
Nazionale
Federato
delle
Infrastrutture, di cui all’art. 4 del Decreto Legislativo 15
febbraio 2016, n. 33 “Attuazione della direttiva
2014/61/UE del Parlamento europeo e del Consiglio, del
15 maggio 2014, recante misure volte a ridurre i costi
dell’installazione di reti di comunicazione elettronica ad
alta velocità” (G.U. n. 57 del 9 marzo 2016)
Le specifiche sulle reti di sottoservizi esplicitano il livello di
obbligatorietà SINFI per ogni costrutto della specifica
17 17
approccio metodologico
obbligatorietà
SPECIFICA ESTESA CONDIVISA GDL 8 - SINFI
NATIONAL CORE GdL 8
obbligatorietà SINFI
18
18 18
allineamenti ed integrazioni
• Istanze AgID – allineamento allo standard
nazionale con riferimento ai nomi, codici,
ecc…
• Istanze gruppo di lavoro SINFI
composto da: Ministero dello Sviluppo
Economico, Agenzia per l’Italia Digitale,
Regione Lombardia, Comuni, Infratel.
• Conformità INSPIRE – “D2.8.III.6 INSPIRE
Data Specification on Utility and
government Services – Technical
Guidelines”
19 19
la specifica nella GeoUML
methodology
supporto per la gestione della
specifica e per l’implementazione e
la validazione delle banche dati
20 20
Grazie per l’attenzione
[email protected]
[email protected]
