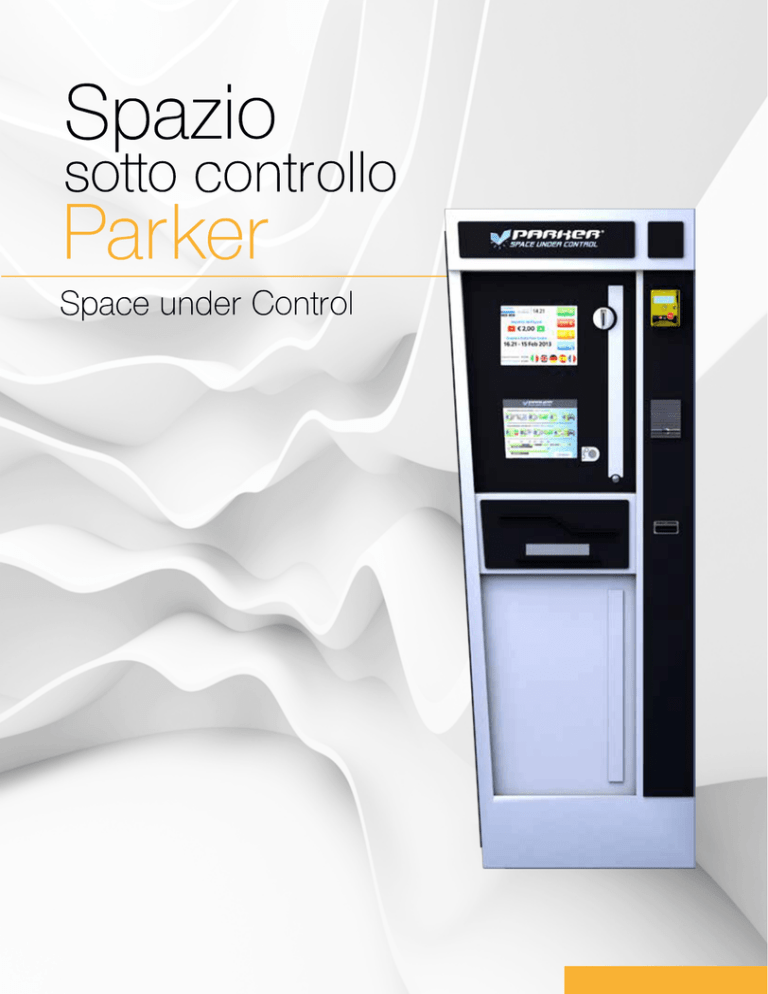

Spazio sotto Controllo
Space Under Control
Parker è un sistema di gestione per parcheggi a
pagamento e controllo delle aree di sosta off street,
progettato dalla ditta Ditech per essere installato,
programmato ed utilizzato in modo rapido e semplice.
L’hardware ed il software studiati ed adottati
consentono a gestori ed utenti un utilizzo facile e
intuitivo. Ditech utilizza componenti delle più importanti
aziende del settore OEM che assicurano affidabilità
assoluta e compatibilità tra le varie periferiche adottate.
La carpenteria è realizzata in acciaio inox, saldata
ed assemblata in modo da garantirne l’inviolabilità,
verniciata a polvere per la protezione dagli agenti
esterni. Il sistema si basa su una infrastruttura di rete
intranet tramite la quale vari moduli comunicano fra
loro.
Parker is a system of management and control of off
street standstill areas, planned by the firm Ditech srl
to be installed, programmed and used in a rapid and
simple way. The hardware and the software studied
and adopted allow managers and consumers an
easy and user-friendly employment. Ditech uses
original electronic components sourced from the
most important OEM manufactures to ensure
complete reliability and compatibility among the
various peripheral adopted. The cabinets are realized
in inox steel, assembled in order to prevent attempts
at forced entry. It is protected from atmospheric
agents by a special powder paint. The system is
based on an intranet infrastructure through which
various modules communicate among each other.
I componenti previsti nel parcheggio a barriere Parker
sono:
- Server centrale (Monitor) completo di software di
controllo remoto
• Varco di ingresso
• Varco di uscita
• Sistema di lettura targhe
• Sistema di accesso con RFID a lunga portata
• Cassa manuale
• Cassa automatica
• Tabelle Libero/Completo o segnalatore di posti
• Sistema di informazione e guida ai parcheggi
Parker’s components are:
- Central Server (monitor) complete of remote
control software
• Entry passage
• Exit passage
• Numberplate reader system
• Long course RFID system access
• Manual Cash
• Automatic Cash
• Free/Complete table with places indicator
• Parking Guide and Information system
Descrizione Generale del Sistema
General System Description
Server Centrale
Central Server
Il server centrale è il cuore del sistema a barriere,
controlla e gestisce ogni periferica in campo. La struttura
hardware permette la copia dei dati e l’usabilità degli
stessi in caso di problemi al sistema principale. Non
sono previsti fermi nel funzionamento. Il calcolo delle
tariffe è completamente personalizzabile, il database
permette la creazione e l’export di report statistici.
L’Hardware può essere completamente personalizzato
secondo le necessità del cliente.
The central server is the heart of the system, it checks
and manages every peripheral in field. The hardware
structure allows the backup of the data and their use
in case of breakdown of the head system. Blackouts
are not expected. Rates calculation is completely
customized, the database allows the creation and
the export of statistics reports. The hardware can be
completely personalized according to the necessities
of the customers.
Sistema di Informazione
e guida ai parcheggi
Information and parking
guide system
Il controllo degli spazi e la visualizzazione degli stessi
in tempo reale aiuta l’utente alla ricerca dello stallo
libero. Il sistema è controllato con sistema bus/lan
direttamente dal server.
Spaces control and real time spaces visualization
helps the user to search the free parking lot. The
system is checked with system bus / lan directly
from the server.
Tabelle Libero/Completo
o segnalatore di posti
Free/Complete table
with places indicator
Le tabelle Libero/occupato, i segnalatori di posti
numerici o i semplici controlli smaforici possono essere
gestiti tranquillamente dal server centrale tramite
collegamento bus/lan.
Free/Complete tables, the indicators of number
places or simple light signals controls can be easily
managed by the central server with a bus/lan
connection.
Letture Targhe
Numberplate Reader
Molti sistemi di riconoscimento targhe sono adatti per
il controllo del traffico in genere, non per la gestione
e controllo di un’area di parcheggio a barriere. Parker
LPR è studiato per il controllo di accessi e sicurezza nel
parcheggio. Parker LPR è integrabile con le attrezzature
di parcheggio come il dispenser di ticket, le barriere
automatiche e il computer di gestione centralizzata.
Nel caso di smarrimento di biglietti si rivela molto
utile. Parker LPR può essere utilizzato anche senza
emettitori e lettori di ticket.
Many numberplates recognition systems are suitable
for traffic control and not for the management and
control of a parking area with barriers. Parker LPR
is studied for the control of accesses and safety in
the parking lot. Parker LPR can be integrated with
parking equipments such as the ticket dispenser,
the automatic barriers and the PC for centralized
management. It can be very useful in case of loss
of ticket. Parker LPR can also be used without ticket
emitters and readers.
Varco di Ingresso
Space Under Control
Il varco di ingresso è costituito da una colonnina
emettitrice di ticket in formato ISO, una sbarra
sensorizzata completa di accessori. E’ prevista
la possibilità di inserire una doppia sbarra con la
funzione antiaccodamento. Esiste la possibilità di
interfacciamento con parcometri Ticker S, Ticker S
Touch e Tic & Touch.
The entry passage consist of an entrance column
that gives out ticket in an ISO format, a sensorized
bar complete of accessories. The possibility to insert
a double bar with the function of “no - queuing”
is expected. The interfacing with Ticker S, Ticker S
Touch e Tic & Touch. is possible.
La colonnina di ingresso ha le seguenti periferiche:
• Stampante di ticket in formato Iso completa di lettore
barcode per controllo ticket emessi
• Lettore rfID (myfare)
• Lettore NFC
• Citofono voip (opzionale)
• Modulo audio mp3 con supporto SD
• Lettore barcode ambientale (per il riconoscimento di
eventuali biglietti stampati su carta in caso di
prenotazione WEB)
• Display CHLCD grafico ¼ Vga - 5,7” o 7” 16:9 LCD
sunreadable
• Riscaldatore con termostato (opzionale)
The entrance column of PARKER parking system
has the following peripherals:
• Iso Ticket printer, complete of bar code reader
for emitted ticket checking
• rfID (myfare) reader
• NFC reader
• Voip entry phone (optional)
• MP3 audio module with SD support
• Ambiental barcode reader (for the recognition
of tickets printed on normal paper in case of web
booking)
• Graphic Display CHLCD ¼ Vga - 5,7” or 7” 16:9
LCD sun readable
• Heater with thermostat (optional)
Exit Passage
Varco di Uscita
Exit passage consist of a control exit column,
a sensorized bar complete of accessories. The
possibility to insert a double bar with the function of
“no queuing” is expected. The interfacing with Ticker
S, Ticker S Touch e Tic & Touch. is possible.
Il varco di uscita è costituito da una colonnina di
controllo, una sbarra sensorizzata completa di
accessori. E’ prevista la possibilità di inserire una
doppia sbarra con la funzione antiaccodamento. Esiste
la possibilità di interfacciamento con parcometri Ticker
S, Ticker S Touch e Tic & Touch..
The exit column of PARKER parking system has the
following peripherals:
• Device for ISO Tickets management and
recognition with bar code reader
• rfID (myfare) reader
• NFC reader
• Voip entry phone (optional)
• MP3 audio module with SD support
• Ambiental barcode reader (for the recognition
of tickets printed on normal paper in case of
web booking)
• Graphic Display CHLCD ¼ Vga - 5,7” or 7” 16:9
LCD sun readable
• Heater with thermostat (optional)
La colonnina di uscita ha le seguenti periferiche:
• Riconoscitore per la gestione del Ticket Iso completo
di lettore di barcode
• Lettore rfID (myfare)
• Lettore NFC
• Citofono voip (opzionale)
• Modulo audio mp3 con supporto SD
• Lettore barcode ambientale (per il riconoscimento di
eventuali biglietti stampati su carta in caso di
prenotazione WEB)
• Display CHLCD grafico ¼ Vga - 5,7” o 7” 16:9 LCD
sunreadable
• Riscaldatore con termostato (opzionale)
Trasponder a lunga portata
Long course Transponder
Il sistema di controllo automatico accessi è studiato
per la gestione di aree di parcheggio come ospedali,
università e pubblici uffici grazie alla capacità del
sistema di controllare i veicoli senza la necessità
della fermata degli stessi. Quando un veicolo, con il
trasponder posizionato sul cruscotto, si avvicina al
sistema di controllo i dati vengono inviati al computer
di controllo che gestisce le barriere mobili.
The automatic accesses control system is studied
for the parking areas management as hospitals,
university and public offices thanks to the ability
of the system to check the vehicles without the
necessity of their STOP. When a vehicle, with the
transponder positioned on the dashboard, draws
near to the system of data control, the data are sent
to the computer control that manages the mobile
barriers.
Cassa Manuale
Manual Cash
La cassa manuale deve consentire la gestione di tutte
le operazioni contabili e amministrative del parcheggio
a barriere:
• Pagamento biglietto di entrata
• Applicazione di sconti con registrazione della
motivazione e dei dati necessari
• Stampa ricevute su richiesta
• Stampa biglietti smarriti
• Rinnovo abbonamenti
• Ricarica tessere
• Emissione tessere
• Supervisione periferiche (ingressi, uscite, casse
automatiche)
Manual cash allows all the accounting and
administrative operations:
• Entrance ticket payment
• Discount application with the recording of the
justification and all the required data
• Printing of receipt on demand
• Printing of lost tickets
• Subscription renewal
• Card recharge
• Card emission
• Peripheral supervision (entrance, exit, automatic
cash)
Le richieste di controllo, come la consultazione dei
database o la visione delle periferiche, sono gestite
direttamente dal server e fornite a mezzo di pagine
HTML.
Periferiche della cassa manuale:
• PC touch screen
• Scanner barcode ambientale;
• Stampante termica integrata a rullo per ricevute ed
emissione ticket smarriti;
• Lettore rfID
• Lettore NFC
The control requests as the database consultation
or peripheral vision, are directly managed by the
server and supplied by HTML pages
Manual cash peripheral:
• PC touch screen
• Ambiental barcode scanner
• Thermal printer integrated for receipt and
reprinting of lost tickets
• rfID (myfare) reader
• NFC reader
Automatic Cash
Cassa Manuale
Automatic Cash allows the following operations
management of parking system with barriers:
• Entrance ticket payment
• Printing of receipt on demand
• Printings of lost tickets
• Card recharge
Automatic cash peripheral of parking system with
barriers:
• PC small
• Coin changeable acceptor with six coin storage
auto rechargeable with Hopper
• Bills reader and recycler with escrow
• Ambiental barcode scanner
• Printer for receipts
• rfID reader
• Credit card and Smart card reader
• NFC reader
La cassa automatica deve consentire la gestione delle
seguenti operazioni del parcheggio a barriere:
• Pagamento biglietto di entrata
• Stampa ricevute su richiesta
• Stampa biglietti smarriti
• Ricarica tessere
Periferiche della cassa automatica del parcheggio a
barriere:
• PC small
• Rendiresto 6 canali autoricaricabile con
Hopper
• Lettore e riciclatore di banconote con
precassa
• Scanner Barcode ambientale
• Stampante per ricevute
• Lettore rfID
• Lettore di carte di credito ed elettroniche
• Lettore NFC
Qualità e Rispetto
Ambientale
La Ditech opera secondo sistemi certificati
finalizzati ad offrire al cliente la massima qualità
(ISO 9001:2008) ed a conseguire il contenimento
dell’impatto ambientale delle proprie attività (ISO
14001:2004).
Quality and Environment
Respect
Ditech works under International certification
in order to give customers maximum quality
(ISO9001:2008) and maximum environmental
protection and respect (ISO14001:2004).
Parker
PARKER DATI TECNICI
TECHNICAL DATA
HARDWARE
HARDWARE
Dimensioni Esterne (mm)
Materiale costruttivo
Verniciatura
Colori standard
Peso
700 (L) x 1790 (H) x 380(P)
A scelta tra acciaio INOX 304 / 316 / 430
A polveri epossidiche per esterno
Black - RAL 7035
120 kg. (configurazione standard)
ALIMENTAZIONE
Versione a Rete
700 (W) x 1790 (H) x 380(D)
A choice of INOX 304 / 316 / 430
Epoxy powdre for external
Black - RAL 7035
120 kg. (standard version)
FEEDING
110/230 Vac, 50/60 Hz, accum. Pb Gel 12Vdc/45-80 Ah
Net version
CEI UNI EN 12414
Da -29°C a +75°C
Ip54
Referred to the normative
Range of operating temperature
Dusts/Water resistance
CARATTERISTICHE
Normativa di riferimento
Temperatura di funzionamento
Resistenza a polveri/acqua
External dimension (mm)
Building material
Painting
Standard colours
Weight
110/230 Vac, 50/60 Hz, accum. Pb Gel 12Vdc/45-80 Ah
ENVIRONMENTAL CHARACTERISTICS AND NORMATIVES
CEI UNI EN 12414
-29°C (-20.2° F) / +75°C (+167° F)
Ip54
GESTIONE DENARO E TICKET
MONEY AND TICKET MANAGEMENT
Tipologie pagamenti
Kind of payments
Blocco inserimento monete
Precassa
Lettore Monete
Rendiresto
Smart Hopper
Lettore Banconote
Lettore Ticket
Stampante 1 (Tickets/Reports)
Stampante 2 (Ticket/Reports)
Tipologia sensori fine carta
Dimensioni rotoli carta termica
Moneta - Gettoni - Banconote - NFC - Carta di Credito
Bancomat - Chip Card - Magnetic Card - Card Contactless
Controllo apertura di tipo elettronico
Impegno max di 40 monete
Canali programmabili, velocità 10 monete/secondo
6 Tubi programmabili, funzione di precassa
Gettoniera + 2 Box per monete (6 coni)
Accettazione banconote programmabile - Lettura 4 Lat
Rendiresto opzionale
Bar Code - Qr Code
Larghezza carta max 60mm - 100 gr/mq
Larghezza carta max 60mm - 240gr/mq - ISO Standard
Ottico / Software
20/58 mm (foro interno) - 200 mm (diam.esterno)
Fan Folder ISO
Insert coin lock
Escrow
Money reader
Coin changeable acceptor
Smart Hopper
Bills reader
Ticket Reader
Printer 1 (Tickets/Reports)
Printer 2 (Ticket/Reports)
End paper sensor
Thermal paper rolls dimension
Coin - Token - Bill - Credit Card - Bancomat - Chip Card
Magnetic Card - Card Contactless - NFC
Antipin system
40 coins max
Programmable channel, 10 Coins for second
6 programmable coin storage - Escrow function
Coin Reader + 2 Box for coin (6 type)
Programmable bills accepted - 4 Wais reading
in option change given
Bar Code - Qr Code
Thermal paper max 60mm - 100 gr/mq
Thermal paper max 60mm - 240gr/mq - ISO standard
Optical/Software
20/58 mm (internal hole)
200 mm (esternal diameter) - Fan Folder ISO
ELETTRONICA DI GESTIONE E SOFTWARE
ELECTRONIC MANAGEMENT AND SOFTWARE
CPU / Memoria
Display
CPU / Memory
Display
Voce guida
Citofonia
Interfaccia di comunicazione
Pulsanti e tastiere
Linguaggio interfaccia
Software Gestione
CPU INTEL - 2/8 Gb RAM - HD SSD
LCD 10,4” - Risoluzione 800x600 - Sun Readable
oppure Reflective 1/4 Vga - 5.7” - 320 colonne x 240 righe
Lettore USB/MP3 preamplificato
Sistema IP - Microfono e altoparlante anti vandalo
RS232/485 - GSM - GPRS - UMTS - ETHERNET
WIRELESS - BLUETOOTH
Touch Antivandalo oppure tastiera antivandalo in acciaio
INOX 304/316, predisposti per la retro illumininazione
Completamente programmabile
Windows/Linux compatibile - MSSQL Database
Web server
Vocal guide
Intercom
Communication Interface
Button and Keypad
Language Interface
Software Management
CPU INTEL - 2/8 Gb RAM - HD SSD
LCD 10,4” - 800X600 res. sun readable
or Reflective 1/4 Vga - 5.7”
320 columns x 240 stripes
USB/MP3 lector
IP System - Anti Vandalic microphone and speaker
RS232/485 - GSM - GPRS - UMTS
ETHERNET - WIRELESS - BLUETOOTH
Touch Vandal-proof or
Vandal-proof (INOX 304/316), lighting prepared
Completely programmable
Windows/Linux compatible - MSSQL Database
Web Sever
