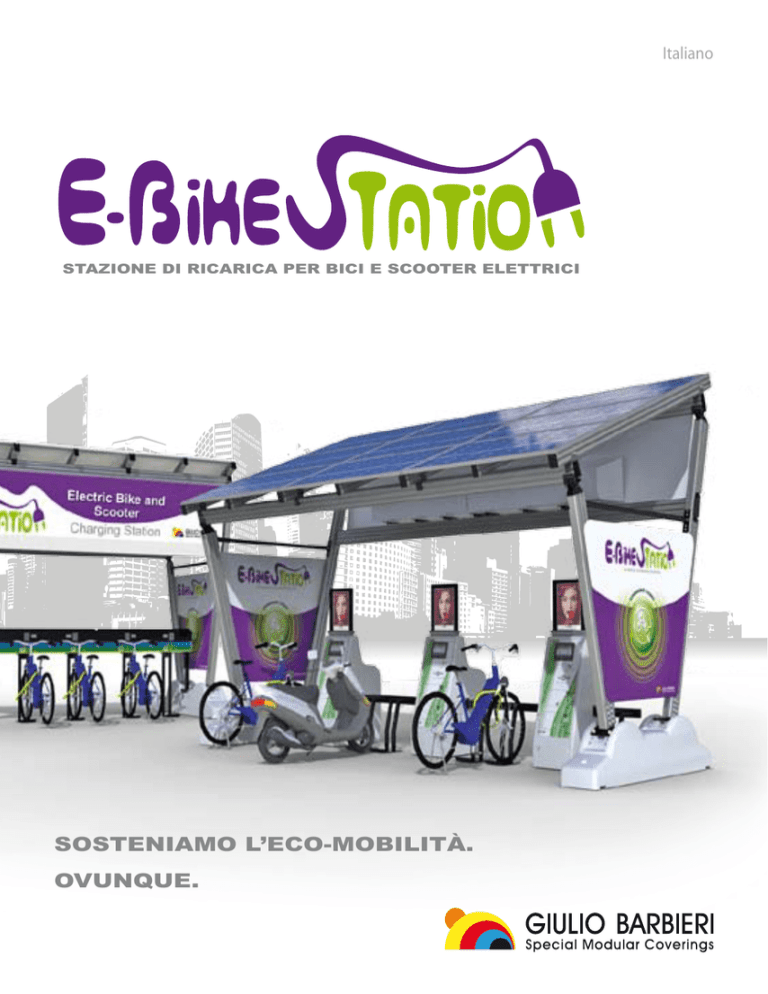

STAZIONE DI RICARICA PER BICI E SCOOTER ELETTRICI
SOSTENIAMO L’ECO-MOBILITÀ.
OVUNQUE.
PRESENTAZIONE
SI INSTALLA SENZA NECESSITÀ
DI FISSAGGIO AL SUOLO
IMPIANTO FOTOVOLTAICO STAND-ALONE
PERSONALIZZABILE
CON GRAFICHE PUBBLICITARIE
AD ALTO IMPATTO VISIVO
CARATTERISTICHE TECNICHE E PERSONALIZZAZIONE GRAFICA
CARATTERISTICHE DELLA STRUTTURA PORTANTE:
290 cm
Si installa facilmente in semplice appoggio, senza necessità
di ancoraggio al suolo e senza scavi di fondazione.
La struttura è composta da profili in alluminio anodizzato
argento e giunti in acciaio trattati con cataforesi e
verniciatura a polvere di poliestere, trattamento utilizzato
dalle case automobilistiche per proteggere i componenti
presenti nelle parti meccaniche presenti sotto le auto. La
struttura non necessita pertanto di interventi di
manutezione.
Ideale per sponsorizzazioni, in quanto è dotata di 1 telo
superiore in pvc retinato e 4 pannelli rigidi laterali
personalizzabili con grafiche pubblicitarie ad alto impatto
visivo.
La pensilina è dotata di un carter in lamiera verniciata
per la protezione dei cablaggi e per ottenere una perfetta
tenuta all’acqua piovana.
Dotata di calcoli statici. Struttura garantita 15 anni.
GAMMA COLORI DELLA STRUTTURA:
STANDARD
COLORI FUORI STANDARD
Anodizzato
argento
TELO IN PVC
Le strutture sono complete di un
telo superiore in PVC retinato
di colore bianco,
personalizzabile con grafiche
pubblicitarie opzionali
PANNELLO IN
ALLUMINIO
con personalizzazione grafica
gamma RAL
370 cm
250 cm
532 cm
SCHEMA DI FUNZIONAMENTO
FUNZIONAMENTO
La stazione di ricarica per bici e scooter elettrici è dotata di un impianto fotovoltaico stand-alone, pertanto non è collegata
alla rete elettrica.
L’impianto è predisposto anche per l’allacciamento alla rete elettrica.
Il regolatore di carica immette l’energia derivante dai pannelli fotovoltaici al blocco batterie. L'inverter trasforma l’energia
immagazzinata nel blocco batterie a 230 V, 50 Hz erogandola alle colonnine 'Volt-Point' o alla barra di ricarica 'EVO-Bike', per la
ricarica di bici e scooter elettrici e per il funzionamento di luci a LED ed eventuali spazi pubblicitari luminosi e dispositivi aggiuntivi.
n. 9
PANNELLI
FOTOVOLTAICI
EVO-Bike
BARRA DI RICARICA
per bici
oppure
REGOLATORE
DI CARICA
COLONNINE
DI RICARICA
per bici e
scooter
OPTIONAL
Altri possibili dispositivi
aggiuntivi: WI-FI,
telecamera di sicurezza,
monitor touchscreen,
ecc...
INVERTER
OPTIONAL
SPAZI PUBBLICITARI
LUMINOSI
BLOCCO BATTERIE
DI ACCUMULO
ENERGIA
LUCI LED
CARATTERISTICHE TECNICHE
COMPONENTI ELETTRONICHE
UTILIZZO ENERGIA
Le componenti elettriche ed elettroniche
sono contenute in 3 distinti contenitori
stagni e ventilati fissati sulla trave superiore.
STATO DI
CARICA
60%
40%
{=
=
{
ENERGIA IMMAGAZZINATA DISPONIBILE
PER LA RICARICA
ENERGIA INUTILIZZATA A SALVAGUARDIA
DELLA DURATA DELLE BATTERIE
DATI TECNICI
Blocco Batterie piombo-gel
48 V 290 Ah
Energia massima immagazzinabile (C20): 13,92 kW; Tensione massima di carica: 14,46 Vcc;
Tensione massima flottante di mantenimento: 13,6 Vcc-13,8 Vcc
SOC
(Stato di carica batterie)
SOC per scollegamento carico: 40%
SOC per ricollegamento carico: 90%
Impianto
fotovoltaico
Potenza del singolo pannello: 240 Wp;
Potenza complessiva dei 9 pannelli: 2160 Wp
Regolatore di carica batterie
MPPT Tensione nominale: 48 V;
Illuminazione
1 barra (lunghezza 350 cm) con 2 plafoniere LED (lunghezza: 100 cm/cad.). Tensione: 220 V;
Potenza: 2 x 36 W. Funzionamento con interruttore crepuscolare.
Inverter
Potenza continua erogabile: 3,5 kW, 230 V, 50 Hz.
Le informazioni tecniche fornite hanno lo scopo di presentare le funzionalità del prodotto e sono passibili
di cambiamento senza preavviso. Per maggiori informazioni contattare i nostri uffici commerciali
E-BIKE STATION PER BICI E SCOOTER - TERMINALI DI RICARICA
COLONNINA DI RICARICA 'VOLT-POINT'
PRESE
La colonnina 'Volt Point' per la ricarica di bici e
scooter elettrici utilizza prese di tipo Schuko.
A richiesta è possibile sostituire le prese Schuko
con prese internazionali aventi le stesse
caratteristiche.
Schuko
VANO A
n.1 presa
230 V , 6 A
VANO B
n.1 presa
230 V , 6 A
BARRA 'EVO-Bike' PER BIKE SHARING
La barra 'EVO-Bike' per 'E-BIKE STATION' è disponibile
nella versione a 6 postazioni.
La ricarica delle biciclette avviene in bassa tensione
utilizzando i caricabatterie in dotazione delle bici
preventivamente integrati all’interno della barra durante le
operazioni di assemblaggio. In assenza del caricabatterie
della bici è possibile utilizzare un caricabatterie
compatibile.
Per ogni bicicletta viene fornito un connettore speciale
completo di cavo e badge identificativo RFID da integrare
alla bicicletta, direttamente collegato alla batteria della
stessa. La ricarica della bicicletta può essere interrotta in
qualsiasi momento tramite il badge RFID dato in
dotazione.
CARATTERISTICHE TECNICHE - DETTAGLI STRUTTURA
3
2
1
1
2
3
OPTIONAL
CARTER IN LAMIERA
VERNICIATA:
- protezione cablaggi
- perfetta tenuta
all’acqua piovana
