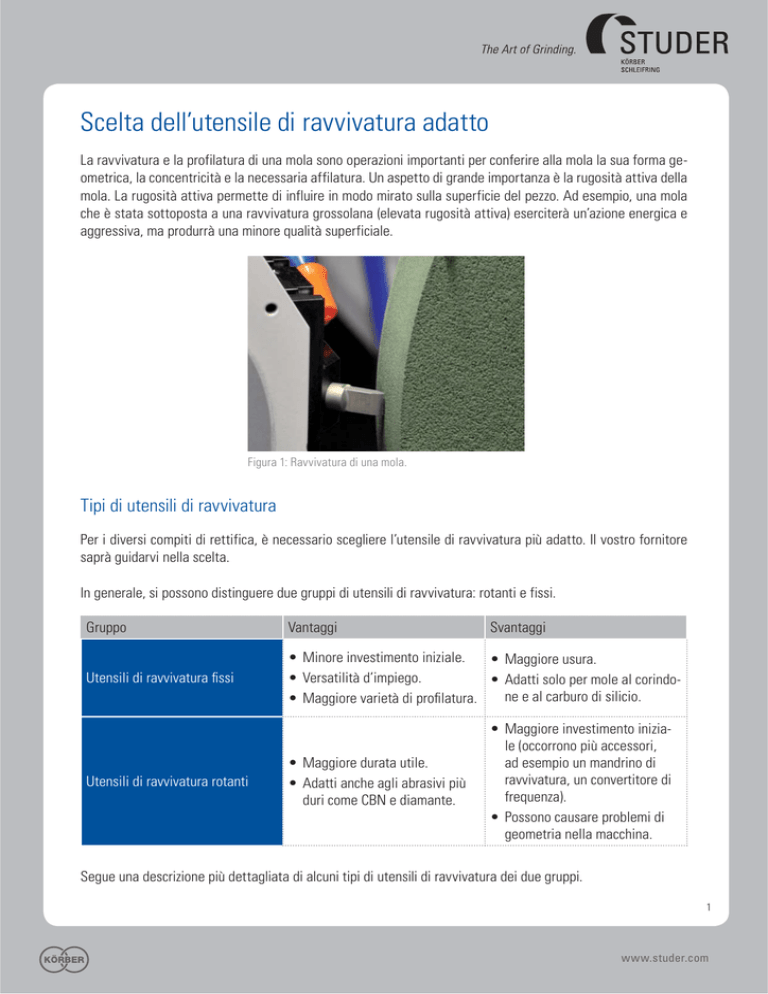

Scelta dell’utensile di ravvivatura adatto
La ravvivatura e la profilatura di una mola sono operazioni importanti per conferire alla mola la sua forma geometrica, la concentricità e la necessaria affilatura. Un aspetto di grande importanza è la rugosità attiva della
mola. La rugosità attiva permette di influire in modo mirato sulla superficie del pezzo. Ad esempio, una mola
che è stata sottoposta a una ravvivatura grossolana (elevata rugosità attiva) eserciterà un’azione energica e
aggressiva, ma produrrà una minore qualità superficiale.
Figura 1: Ravvivatura di una mola.
Tipi di utensili di ravvivatura
Per i diversi compiti di rettifica, è necessario scegliere l’utensile di ravvivatura più adatto. Il vostro fornitore
saprà guidarvi nella scelta.
In generale, si possono distinguere due gruppi di utensili di ravvivatura: rotanti e fissi.
Gruppo
Vantaggi
Minore investimento iniziale.
Maggiore usura.
Versatilità d’impiego.
Adatti solo per mole al corindone e al carburo di silicio.
Utensili di ravvivatura rotanti
Maggiore durata utile.
Adatti anche agli abrasivi più
duri come CBN e diamante.
Svantaggi
Maggiore investimento iniziale (occorrono più accessori,
ad esempio un mandrino di
ravvivatura, un convertitore di
frequenza).
Possono causare problemi di
geometria nella macchina.
Segue una descrizione più dettagliata di alcuni tipi di utensili di ravvivatura dei due gruppi.
1
www.studer.com
Utensili di ravvivatura fissi
Tipo
Osservazioni
Diamante a
granulometria
uniforme
Diamante grezzo
non sottoposto a
molatura
Adatto alla lavorazione di pezzi singoli e piccole
serie.
A seconda del diametro della mola e della granulometria, occorre considerare il peso (caratura) dei
diamanti utilizzati.
Diamanti formati
Diamanti sintetici
molati
I diamanti molati di precisione sono adatti alla
ne è importante eseguire puntualmente la ripassatura.
Foto
I dischi ad aghi MCD e CVD vengono utilizzati
tutte le volte che è importante ottenere risultati di
ravvivatura costanti.
Dischi ad aghi
Gli utensili vengono adattati al lavoro da eseguire
MCD o CVD
variando le dimensioni degli aghi di diamante da
Diamante sintetico
0,4 mm x 0,4 mm a 1,0 mm x 1,0 mm e il numero
tagliato ad aghi
di aghi utilizzato. Tutte le varianti hanno in comune
mediante tecnoloil fatto che la sezione del diamante nell’utensile
gia laser
si mantiene inalterata per l’intera durata d’uso
garantendo la massima costanza della larghezza
Dischi di ravvivatura
Tipi:
PCD
MCD
CVD
Importante: è necessario osservare il corretto
spessore del rivestimento diamantato.
ottenere una maggiore durata.
Adatti solo per mole al corindone.
2
www.studer.com
Utensili di ravvivatura rotanti
I moderni utensili di ravvivatura rotanti sono dotati di riporto in diamante, MCD o CVD a seconda dell’uso
previsto. Si distingue tra rulli sagomati e rulli profilati.
Tipo
Proprietà
Adatti per
%
forme di mola libere.
Rulli
Hanno forme molto semplici e il loro utilizzo è molto
sagomati
&%'
Possono anche essere sottoposti a ripassatura.
Rulli
*
%
La durata è di molte migliaia di cicli di ravvivatura.
Utensile molto costoso.
Mole CBN e diamantate in lega
ceramica.
Mole al corindone o al carburo
di silicio per le quali si richiede
#
nel tempo.
Vengono utilizzati nella lavorazione in serie.
Tempi di ravvivatura estremamente rapidi.
Figura 2 & 3:
Rullo sagomato (a sinistra)
e rullo profilato (a destra).
Suggerimenti per l’uso
!"#
$gole”, è di primaria importanza che i movimenti di avanzamento siano brevi. In questo modo si protegge
anche l’utensile di ravvivatura.
La velocità di ravvivatura deve essere adattata in base alla rugosità attiva da ottenere. Alte velocità di
ravvivatura producono una mola più tagliente e una maggiore rugosità.
Diamanti:
» Controllare in ogni caso l’altezza della punta del diamante e se necessario regolarla.
» I diamanti sono molto sensibili al calore e un breve surriscaldamento può trasformarli in comune
Portare sempre regolarmente acqua di raffreddamento tra il diamante e la mola, altrimenti la ravvivatura
risulterà obliqua a causa della dilatazione termica del diamante durante il processo.
Indicazioni
1) Ulteriori informazioni sono reperibili nel Vostro manuale d’uso che è possibile richiedere alla Vostra HelpLine.
2) La Fritz Studer AG declina ogni responsabilità per qualsiasi danno derivante dall’utilizzo improprio di questa guida.
3) Restano valide le nostre Condizioni Generali. Esse possono essere scaricate all’indirizzo www.studer.com.
