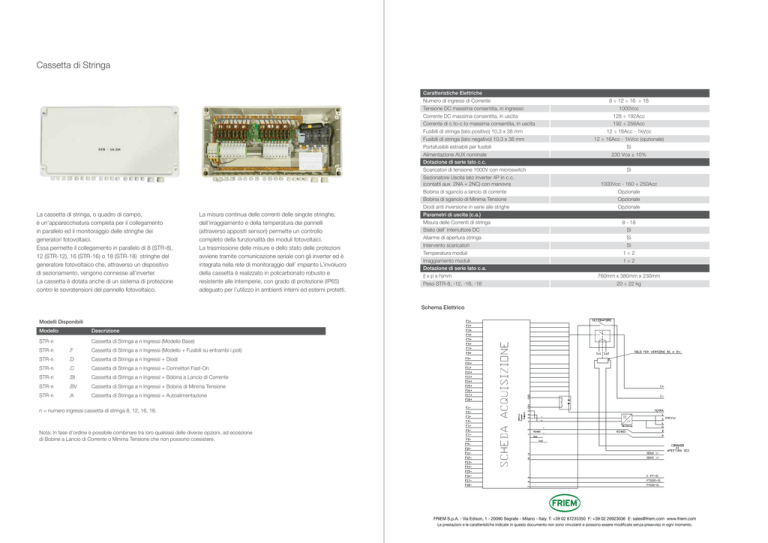

Cassetta di Stringa

Cassetta di Stringa
La cassetta di stringa, o quadro di campo,
è un’apparecchiatura completa per il collegamento
in parallelo ed il monitoraggio delle stringhe dei
generatori fotovoltaici.
Essa permette il collegamento in parallelo di 8 (STR-8),
12 (STR-12), 16 (STR-16) o 18 (STR-18) stringhe del
generatore fotovoltaico che, attraverso un dispositivo
di sezionamento, vengono connesse all’inverter.
La cassetta è dotata anche di un sistema di protezione
contro le sovratensioni del pannello fotovoltaico.
La misura continua delle correnti delle singole stringhe,
dell’irraggiamento e della temperatura dei pannelli
(attraverso appositi sensori) permette un controllo
completo della funzionalità dei moduli fotovoltaici.
La trasmissione delle misure e dello stato delle protezioni
avviene tramite comunicazione seriale con gli inverter ed è
integrata nella rete di monitoraggio dell’ impianto L’involucro
della cassetta è realizzato in policarbonato robusto e
resistente alle intemperie, con grado di protezione (IP65)
adeguato per l’utilizzo in ambienti interni ed esterni protetti.
Caratteristiche Elettriche
Numero di ingressi di Corrente
8 ÷ 12 ÷ 16 ÷ 18
Tensione DC massima consentita, in ingresso
1000Vcc
Corrente DC massima consentita, in uscita
128 ÷ 192Acc
Corrente di c.to-c.to massima consentita, in uscita
192 ÷ 256Acc
Fusibili di stringa (lato positivo) 10,3 x 38 mm
12 ÷ 16Acc - 1kVcc
Fusibili di stringa (lato negativo) 10,3 x 38 mm 12 ÷ 16Acc - 1kVcc (opzionale)
Portafusibili estraibili per fusibili
Sì
Alimentazione AUX nominale
230 Vca ± 10%
Dotazione di serie lato c.c.
Scaricatori di tensione 1000V con microswitch Sì
Sezionatore Uscita lato inverter 4P in c.c.
(contatti aux. 2NA + 2NC) con manovra
1000Vcc - 160 ÷ 250Acc
Bobina di sgancio a lancio di corrente
Opzionale
Bobina di sgancio di Minima Tensione
Opzionale
Diodi anti inversione in serie alle strighe
Opzionale
Parametri di uscita (c.a.)
Misura delle Correnti di stringa
8 - 18
Stato dell’ interruttore DC
Sì
Allarme di apertura stringa
Sì
Intervento scaricatori
Sì
Temperatura moduli
1÷2
Irraggiamento moduli
1÷2
Dotazione di serie lato c.a.
(l x p x h)mm
Peso STR-8, -12, -16, -18
760mm x 380mm x 230mm
20 ÷ 22 kg
Schema Elettrico
Modelli Disponibili
Modello
Descrizione
STR-n
Cassetta di Stringa a n Ingressi (Modello Base)
STR-n
.F
Cassetta di Stringa a n Ingressi (Modello + Fusibili su entrambi i poli)
STR-n
.D
Cassetta di Stringa a n Ingressi + Diodi
STR-n
.C
Cassetta di Stringa a n Ingressi + Connettori Fast-On
STR-n
.BI
Cassetta di Stringa a n Ingressi + Bobina a Lancio di Corrente
STR-n
.BV
Cassetta di Stringa a n Ingressi + Bobina di Minima Tensione
STR-n
.A
Cassetta di Stringa a n Ingressi + Autoalimentazione
n = numero ingressi cassetta di stringa 8, 12, 16, 18.
Nota: In fase d’ordine è possibile combinare tra loro qualsiasi delle diverse opzioni, ad eccezione
di Bobine a Lancio di Corrente o Minima Tensione che non possono coesistere.
FRIEM S.p.A. - Via Edison, 1 - 20090 Segrate - Milano - Italy. T: +39 02 87235350 F: +39 02 26923036 E: [email protected] www.friem.com
Le prestazioni e le caratteristiche indicate in questo documento non sono vincolanti e possono essere modificate senza preavviso in ogni momento.
