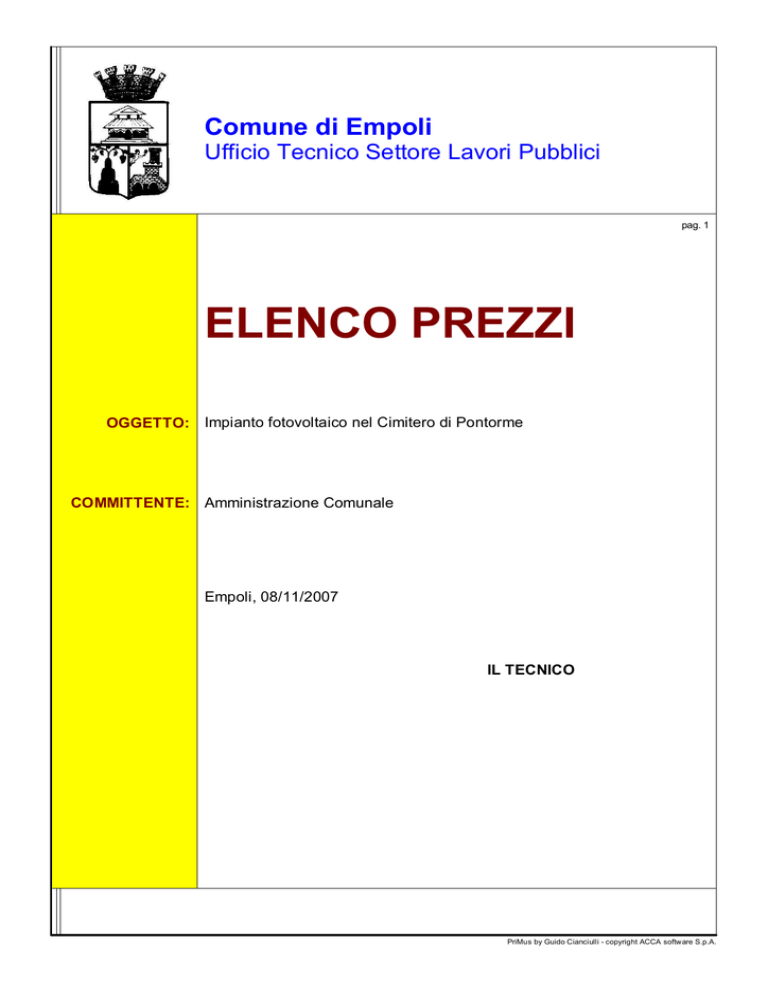

Comune di Empoli
Ufficio Tecnico Settore Lavori Pubblici
pag. 1
ELENCO PREZZI
OGGETTO: Impianto fotovoltaico nel Cimitero di Pontorme
COMMITTENTE: Amministrazione Comunale
Empoli, 08/11/2007
IL TECNICO
PriMus by Guido Cianciulli - copyright ACCA software S.p.A.
pag. 2
Num.Ord.
TARIFFA
Nr. 1
A01
D E S C R I Z I O N E D E L L' A R T I C O L O
unità
di
misura
Impianto fotovoltaico.
Fornitura e posa in opera di impianto fotovoltaico per la produzione di energia elettrica in modalità grid-connected composto da n° 32 pannelli
fotovoltaici, n° 1 convertitore statico, n° 1 cassetta di terra, n° 1 quadro di interfaccia (c.a.). Le caratteristiche elettriche dei moduli fotovoltaici
misurate a STC (condizioni normalizzate di prova) dovranno essere le seguenti:
- Potenza di picco: 185 Wp
- Tensione alla max potenza: 24 V
- Corrente alla massima potenza: 7,71 A
- Tensione a circuito aperto: 30,2 V
- Corrente di corto circuito: 8,54 A
- Tensione massima di sistema: 1000 V
- Ogni pannello dovrà essere protetto da diodo di by-pass.
Le caratteristiche meccaniche dovranno essere:
- Celle al silicio monocristallino
- Telaio in allumino pregiato
- Colore superficiale delle celle: Blu
- Dimensioni esterne di massima: 1318 x 994 x46
Nella cassetta di terra avente grado di protezione minimo IP 56 dovranno essere installati quattro scaricatori di sovratensione aventi le seguenti
caratteristiche:
- Vc: 350 V
- Corrente di scarica con fronte d'onda 8-20 micro secondi : 20 KA
L'inverter dovrà avere le seguenti caratteristiche:
- dovrà avere trasformatore di isolamento
- monofase
- Tensione di ingresso MPPT: 246-600 V
- Tensione massima lato DC: 600 V
- Corrente massima di ingresso: 26 A
- Potenza massima lato CC: 6.300 Wp
- Tensione nominale lato CA: 220-240 / 180-260 V - 50Hz
- Potenza nominale lato CA: 6.000 VA
- Potenza massima lato CA: 6.000 VA
Il dispositivo di interfaccia dovrà avere le seguenti caratteristiche:
- funzionamento in parallelo alla rete elettrica sinusoidale; con tecnica PWM e tensione all'ingresso controllata con microprocessore conforme
alle disposizioni ENEL DK 5950.
Tutti i pannelli dovranno essere connessi tra loro con sistema J- Box.
I collegamenti dovranno essere effettuati con cavi H07RN-F in formazione 2x1x10 mmq per il collegamento tra la stringa e l'inverter posati
all'interno di canale di PVC di tipo da esterno di idonee dimensioni. Dovrà essere realizzato un opportuno impianto equipotenziale tra le
strutture metalliche dei vari pannelli collegandoli tra loro e al nodo di terra nella cassetta con cavo N07V-K 1x6mmq giallo-verde. Tale nodo
sarà collegato alla terra dell'inverter con un cavo H07RN-F 1x2,5 mmq. L’inverter sarà collegato al quadro in corrente alternata di interfaccia e
da lì alla presa ENEL mediante un cavo FG70R in formazione 1x(2x95) mmq posato in tubazione di PVC rigida e pesante. Il conduttore di
terra dal nodo all'interno della cassetta dovrà essere collegato alla barratura di terra del quadro generale con cavo N07V-K 1x16 mmq gialloverde. La presente voce è completa anche di tutti i cavi, le tubazioni, le strutture di sostegno per l’ancoraggio dei pannelli fotovoltaici alla
copertura, il quadro di interfaccia tra inverter e quadro generale del cimitero, di interruttore di protezione generale magnetotermico differenziale
2x32A con potere di interruzione di 6 KA e corrente differenziale 0,03 A, posato su guida DIN. Nella presente voce si intende compreso
l’esecuzione di ponteggi metallici di servizio e/o parapetti sulla copertura per tutti i lavori, eseguiti con opportuni accorgimenti e cautele per
non danneggiare le parti architettoniche; dovrà essere posta la massima cura nelle fasi di montaggio, smontaggio e nell’esecuzione degli
ancoraggi. Sono compresi eventuali piccoli adattamenti in corso d'opera necessari all'esecuzione delle diverse tipologie e categorie dei lavori;
con struttura in tubolari di ferro e giunti metallici o ad elementi metallici prefabbricati completi di ancoraggi, di camminamenti con tavoloni sp.
cm. 5 al piano di lavoro e al sottoponte, controventature, scale perfettamente agibili, parapetti, tavole fermapiede, mantovane, parasassi, teli
protettivi, messa a terra, segnaletica e quanto altro onere necessario per l'assoluta sicurezza e incolumità delle persone, conformemente alle
disposizioni e norme vigenti di cui al D. Lgs. 494/1996. Compreso l’onere per la redazione del Pi.M.U.S. (circ. N° 25 del 13.09.2006), la
pulizia finale e quanto altro. Nel prezzo è compreso altresì il nolo del ponteggio e/o parapetti e di tutti gli accessori per l'intera durata dei lavori.
Nella presente voce si intende compreso la realizzazione di un sistema di sicurezza composto dalla fornitura e posa in opera di : n. 3 aste
tendicavo formate da piastra in acciaio dim. 60x3 mm alte cm. 70 circa, munite di occhiello per l'aggancio per la linea vita (da installare sul
colmo del tetto). Ciascuna asta sarà ancorata al sottostante solaio con n. 8 tirafondi in acciaio profondi cm 15 circa. Tali aste devono possedere
i requisiti stabiliti dalla norma UNI EN 795 ed in particolare devono resistere ad una forza statica di 10 kN senza subire rotture o spostamenti e
devono reggere ad un carico dinamico espresso da una massa di 100 kg lasciata cadere da ml 2,5 di altezza, pari a 6 kN. La formazione della
linea vita di sicurezza, sarà costituita da tirante di 8 mm in acciaio inox AISI316 a trefolo 49 fili il tutto di idonea lunghezza, oltre a tenditore e
grillo anch'essi in acciaio inox AISI316. Compreso oneri ed accessori, con i necessari ripristini della copertura nei punti di attraversamento
delle aste, per dare la presente voce realizzata a perfetta regola d'arte. E’ comunque compreso quanto altro risulti necessario per rendere l'opera
realizzata a regola d'arte, completa e funzionante.
a corpo
euro (quarantaquattromila/00)
Empoli, 08/11/2007
Il Tecnico
COMMITTENTE: Amministrazione Comunale
PREZZO
UNITARIO
44´000,00
