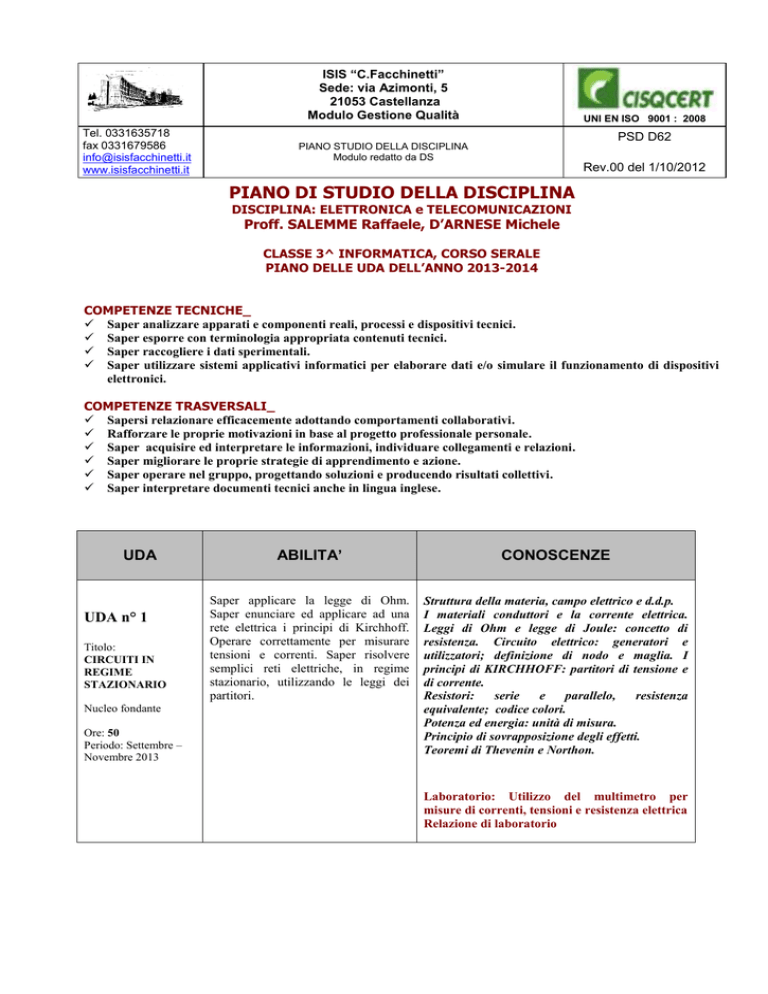

ISIS “C.Facchinetti”
Sede: via Azimonti, 5
21053 Castellanza
Modulo Gestione Qualità
Tel. 0331635718
fax 0331679586
[email protected]
www.isisfacchinetti.it
UNI EN ISO 9001 : 2008
PSD D62
PIANO STUDIO DELLA DISCIPLINA
Modulo redatto da DS
Rev.00 del 1/10/2012
PIANO DI STUDIO DELLA DISCIPLINA
DISCIPLINA: ELETTRONICA e TELECOMUNICAZIONI
Proff. SALEMME Raffaele, D’ARNESE Michele
CLASSE 3^ INFORMATICA, CORSO SERALE
PIANO DELLE UDA DELL’ANNO 2013-2014
COMPETENZE TECNICHE_
Saper analizzare apparati e componenti reali, processi e dispositivi tecnici.
Saper esporre con terminologia appropriata contenuti tecnici.
Saper raccogliere i dati sperimentali.
Saper utilizzare sistemi applicativi informatici per elaborare dati e/o simulare il funzionamento di dispositivi
elettronici.
COMPETENZE TRASVERSALI_
Sapersi relazionare efficacemente adottando comportamenti collaborativi.
Rafforzare le proprie motivazioni in base al progetto professionale personale.
Saper acquisire ed interpretare le informazioni, individuare collegamenti e relazioni.
Saper migliorare le proprie strategie di apprendimento e azione.
Saper operare nel gruppo, progettando soluzioni e producendo risultati collettivi.
Saper interpretare documenti tecnici anche in lingua inglese.
UDA
UDA n° 1
Titolo:
CIRCUITI IN
REGIME
STAZIONARIO
Nucleo fondante
Ore: 50
Periodo: Settembre –
Novembre 2013
ABILITA’
CONOSCENZE
Saper applicare la legge di Ohm.
Saper enunciare ed applicare ad una
rete elettrica i principi di Kirchhoff.
Operare correttamente per misurare
tensioni e correnti. Saper risolvere
semplici reti elettriche, in regime
stazionario, utilizzando le leggi dei
partitori.
Struttura della materia, campo elettrico e d.d.p.
I materiali conduttori e la corrente elettrica.
Leggi di Ohm e legge di Joule: concetto di
resistenza. Circuito elettrico: generatori e
utilizzatori; definizione di nodo e maglia. I
principi di KIRCHHOFF: partitori di tensione e
di corrente.
Resistori:
serie
e
parallelo,
resistenza
equivalente; codice colori.
Potenza ed energia: unità di misura.
Principio di sovrapposizione degli effetti.
Teoremi di Thevenin e Northon.
Laboratorio: Utilizzo del multimetro per
misure di correnti, tensioni e resistenza elettrica
Relazione di laboratorio
ISIS “C.Facchinetti”
Sede: via Azimonti, 5
21053 Castellanza
Modulo Gestione Qualità
Tel. 0331635718
fax 0331679586
[email protected]
www.isisfacchinetti.it
UDA
UDA n° 2
Titolo:
LOGICA
COMBINATORIA
Nucleo fondante
Ore: 60
Periodo: Dicembre
2013- Marzo 2014
UDA n° 3
Titolo:
LOGICA
SEQUENZIALE
Nucleo fondante
Ore: 40
Periodo: Aprile Giugno 2014
UNI EN ISO 9001 : 2008
PSD D61
PIANO STUDIO DELLA DISCIPLINA
Modulo redatto da DS
Rev.00 del 1/10/2012
ABILITA’
CONOSCENZE
Saper riconoscere le principali porte
logiche e realizzare semplici circuiti
elettronici utilizzando la combinazione
delle
stesse.
Saper
progettare,
implementare e verificare semplici
circuiti combinatori. Saper usare un
comparatore per determinare il
rapporto di maggioranza, minoranza,
uguaglianza
Saper usare il demux il mux ed il
decoder. Saper utilizzare il software
MULTISIM per la simulazione di
circuiti elettronici. Saper leggere fogli
e schemi tecnici.
Simbologia logica fondamentale, concetto di
funzione logica BOOLEANA, la proprietà e gli
assiomi dell’algebra di BOOLE, i teoremi di DE
MORGAN, la tabella di verità, sintesi di funzioni
logiche, metodi di semplificazione con le mappe
di KARNAUGH. Principali circuiti integrati della
serie TTL e CMOS con porte logiche elementari.
Le reti di codifica e decodifica per display a sette
segmenti, MUX e DEMUX . Circuiti sommatore e
sottrattore.
Saper usare le porte logiche per
costruire un latch Saper utilizzare i
flip-flop (FF) per alcune importanti
applicazioni dell’elettronica digitale
Saper analizzare e ricavare i
diagrammi temporali dei FF.
Saper progettare e realizzare contatori
sincroni e asincroni di modulo
qualsiasi
(con
gli
integrati
commerciali)
Saper
utilizzare
il
software
MULTISIM per la simulazione di
circuiti elettronici
Saper leggere fogli e schemi tecnici..
FF con porte logiche SR, non temporizzati.
Circuiti antirimbalzo. FF sincronizzati: il clock,
FF JK, T e D; tempi caratteristici e azzeramento
di un FF. Contatori sincroni e asincroni:
definizioni, criteri di progetto, sintesi di semplici
reti sequenziali. Registri.
2
Laboratorio: Progetto di circuiti logici
combinatori per generare tabelle di verità
assegnate
Relazione di laboratorio
Laboratorio: Progetto di circuiti
sequenziali di comando e contatori
Relazione di laboratorio
logici
