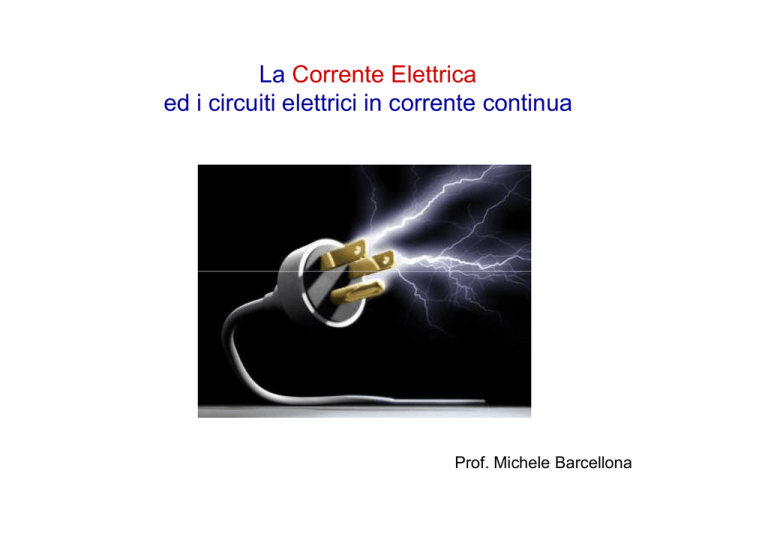

La Corrente Elettrica
ed i circuiti elettrici in corrente continua
Prof. Michele Barcellona
L’ Intensità di corrente
Si definisce come verso della corrente elettrica quello in cui si
muovono le cariche positive
Una corrente si dice continua quando la sua intensità non
cambia nel tempo
Generatore di tensione
Come in un circuito idraulico una pompa
permette il flusso continuo di liquido…….
I circuiti elettrici
Più dispositivi si dicono in
serie quando sono attraversati
dalla stessa corrente
Più dispositivi si dicono in
parallelo quando sono
sottoposti alla stessa
differenza di potenziale
Nei conduttori ohmici l'intensità di corrente è
direttamente proporzionale alla differenza di
potenziale applicata ai loro capi.
La costante R si chiama
resistenza elettrica
L’unità di misura di R è Volt/Ampére
che viene chiamata ohm (Ω)
Maggiore è il valore della resistenza di un conduttore minore è la corrente che lo
attraversa (ad una data d.d.p.)
I resistori
Simbolo circuitale
Resistori in serie
Resistori in parallelo
Risoluzione di un circuito elettrico
Le Leggi di Kirchhoff
Le Leggi di Kirchhoff
Le Leggi di Kirchhoff
Applicazioni delle Leggi di Kirchhoffa
Circuito ad una maglia:
1) Si sceglie un verso di percorrenza
ed un verso delle correnti (di solito
uscenti dal polo + dei generatori)
2) Annotiamo il segno + sul terminale
dei resistori dove entra la corrente.
Percorrendo il circuito osserviamo che la d.d.p:
.- aumenta quando attraversiamo il generatore
- diminuisce quando attraversiamo le resistenze
Applicazioni delle Leggi di Kirchhoffa
Circuito con più maglie:
1) Si sceglie un verso di percorrenza
in ciascuna maglia ed un verso delle
correnti
2) Annotiamo il segno + sul terminale
dei resistori dove entra la corrente.
3) Percorrendo ciascuna maglia scriviamo una equazione per ciascuna maglia
4) Scriviamo l’equazione ai nodi
Sistema di 3 equazioni con 3 incognite
(I1,I2,I3)
