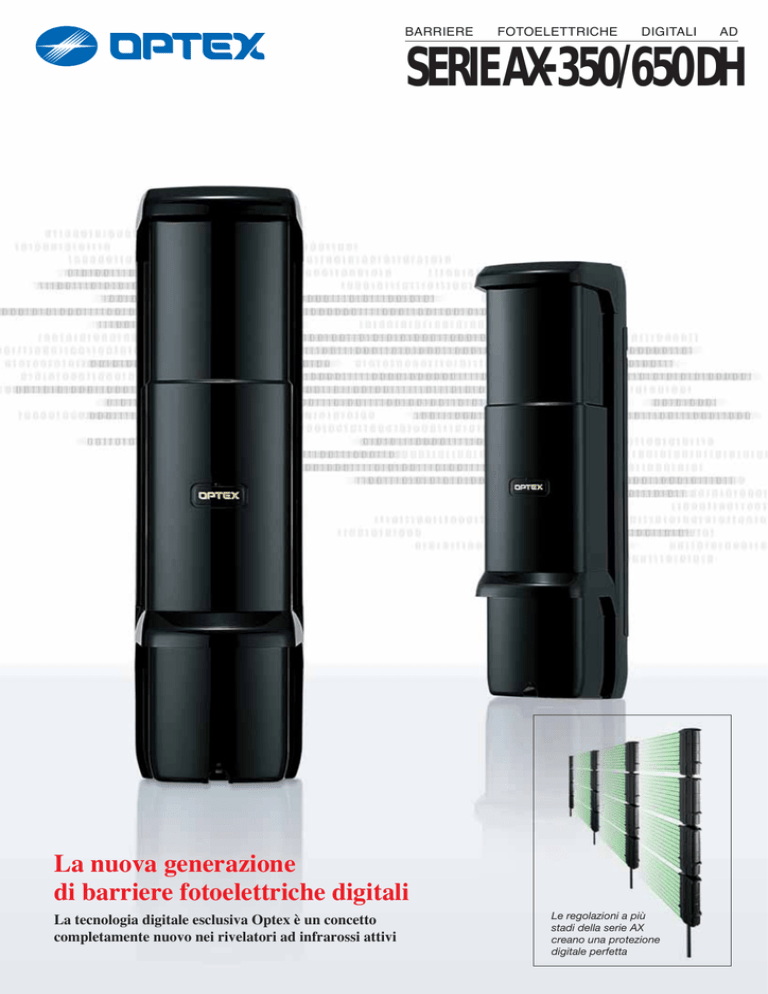

serie ax-350/650dh

BARRIERE
FOTOELETTRICHE
DIGITALI
AD
SERIE AX-350/650DH
La nuova generazione
di barriere fotoelettriche digitali
La tecnologia digitale esclusiva Optex è un concetto
completamente nuovo nei rivelatori ad infrarossi attivi
Le regolazioni a più
stadi della serie AX
creano una protezione
digitale perfetta
HESA presenta, il primo rivelatore fotoe
Tecnologia in corso di brevetto
A lline a m e nto ottico
e cce ziona le , e f f e ttua t o
con s e m plicità
Nessuna necessità di cacciavite,
i fasci possono essere regolati
facilmente con una rotella zigrinata
Interfaccia con mirino di massimo segnale
La serie AX-DH impiega un doppio
indicatore del livello di allineamento,
che comprende un mirino di massimo
segnale. Questa interfaccia con mirino di
massimo segnale contiene due modalità
di regolazione, una di “regolazione di
base”, l’altra di “regolazione fine”. Dopo
aver allineato i fasci in modo base, si
cerca ripetutamente il valore massimo e
minimo del segnale ricevuto. Dopo aver
svolto queste due azioni, la regolazione
dei fasci è estremamente accurata.
L’intensità del segnale viene verificata
facilmente con gli indicatori LED, che
permettono un allineamento estremamente
accurato senza necessità di usare un
voltmetro. Questa operazione viene
effettuata dopo aver utilizzato l’interfaccia
con mirino di massimo segnale.
Nessuna necessità di un attrezzo
di oscuramento del fascio
Con le barriere a raggi infrarossi convenzionali, si deve usare un
attrezzo di oscuramento del fascio in modo che l’allineamento
del fascio superiore e di quello inferiore venga effettuato in modo
indipendente. Nella nuova serie AX-DH, invece, la regolazione
contemporanea di entrambi i fasci superiore ed inferiore è
possibile grazie al doppio indicatore di allineamento.
Guaina in gomma
Piastra di fissaggio
Rotella regolazione
verticale
Tettuccio
Mirino
Base apparecchio
Fori per vite di fissaggio
a palo e presa a tenuta
ermetica (x4)
Rotella regolazione
orizzontale
Vite fissaggio base
apparecchio (x4)
Fori per vite di fissaggio
a parete e presa a tenuta
ermetica (x4)
Coperchio
Morsettiera
Doppio indicatore
livello allineamento
Fessura guaina in gomma
Foro passaggio cavi (x2)
Presa monitor
Cupola
Chiusura coperchio
Fori per vite di fissaggio
a palo e presa a tenuta
ermetica (x4)
elettrico digitale al mondo
R ic onosc ime nto de ll’a uto- indir izzam e n t o
E c c e z io nal i funzi o ni
p e r im p edi re i fal si
e i ma n cat i al l armi
Indirizzi individuali vengono assegnati a ciascuna coppia di
fasci. Questo consente una comunicazione digitale di
informazioni come l’apertura del coperchio, il livello di potenza
trasmessa, l’indirizzo, ecc. Questo sistema elimina anche
eventuali interferenze da altri fasci o da sorgenti esterne, in
quanto ciascun indirizzo è assegnato individualmente.
A T P C TM ( C o m a n d o T r a s m i s s i o n e
Automatica Potenza)
Interferenza di rivelatori multipli / Influenza di disturbi da luci esterne
Automaticamente controlla, regola ed ottimizza la potenza
dei fasci e mantiene la prestazione ottimale. Il risultato è una
diminuzione dei falsi e dei mancati allarmi causati dalle
fluttuazioni nell’intensità del fascio influenzata da elementi
esterni. Questo comprende un’intensità eccessiva del fascio
causata ad esempio dalla riflessione di elementi ambientali
o una diminuzione dovuta a nebbia densa.
Indirizzi differenti
T
R
Indirizzo A
Indirizzo B
Viene scambiato un pacchetto di
informazioni digitali in modo bidirezionale
Ottimizzazione
T
Indirizzi
non regolati
R
T
R
Fascio diminuito a causa
di nebbia densa
Intensità eccessiva del fascio causata da riflessioni
del fascio da elementi ambientali (ad esempio pareti)
T
R
Parete altamente riflettente
T
Nebbia
R
T
Interferenza
R
Comunicazione TDM
(Multiplex a divisione di tempo)
Interferenza
Parete altamente riflettente
Parete altamente riflettente
T
Nebbia
R
T
R
Interferenza
Interferenza
Parete altamente riflettente
Aumenta e regola automaticamente
per ottimizzare la condizione del fascio
Diminuisce automaticamente l’intensità
del fascio per adattarsi alle condizioni
La serie AX-DH impiega una comunicazione di tipo multiplexer
a divisione di tempo (TDM), che invia fasci dal trasmettitore
al ricevitore spostando la sua temporizzazione sulla stessa
asse dei tempi. Utilizzando questo metodo, i fasci non si
sovrappongono l’uno all’altro ed i falsi allarmi causati da
interferenze possono essere evitati anche quando vengono
installati rivelatori multipli o regolati a stadi multipli.
Grado di protezione IP65 resistente
ad acqua e polvere
C ost r u z i o ne
e s tr e m a ment e
Coperchio con tettuccio anti-gelo
Struttura integrata del telaio e della
piastra d’installazione
I m p ie g h i i n co l o nna
Regolazione dei canali senza problemi
Gli apparecchi convenzionali richiedono che vengano selezionati
canali separati quando i fasci vengono utilizzati in impieghi in colonna.
Questo per evitare interferenze, falsi allarmi e mancati allarmi. Tuttavia
ciò è complicato e richiede molto tempo. La nuova serie AX-DH elimina
la necessità di regolazioni di canale riducendo i costi dovuti al tempo
d’installazione e alla programmazione di sistemi di grandi dimensioni.
: fasci che portano
indirizzi differenti
: spostamento della
temporizzazione
dei fasci inviati dal
trasmettitore
Configurazione di rilevazione selezionabile
AND/OR (solo AX-350DH-TS / AX-350DH-BT)
Le installazioni che richiedono il massimo livello di sicurezza
come centrali elettriche, aeroporti, siti militari, ecc. richiedono
una protezione da tutte le possibili forme d’ingresso.
Le barriere AX-350DH-TS e AX-350DH-BT forniscono
modalità di rilevazione selezionabili con la regolazione
normale AND dei fasci così come la regolazione OR.
Il tempo di rilevazione dell’oscuramento può essere regolato
in modo differente per i fasci inferiore e superiore, realizzando
il livello massimo di rilevazione richiesto dai siti ad alta sicurezza.
Fino a 4 gruppi per installazioni a fascio
multiplo
4 gruppi di fasci possono essere utilizzati in installazioni
a fascio multiplo, eccetto quando si usano le barriere
AX-350DH-TS e AX-350DH-BT
*Si prega di verificare le istruzioni per l’installazione per maggiori informazioni
CARATTERISTICHE
Articolo
AX-350DH MK
AX-650DH MK
m 100
Portata di rilevazione (max.)
m 1.000
Distanza di arrivo (max.)
AX-350DH TS
AX-350DH BT
m 200
m 100
m 100
m 2.000
m 1.000
m 1.000
Rilevazione dell’interruzione di un fascio infrarosso
Metodo di rilevazione
Tempo d’interruzione
Fascio superiore: regolabile fra 35, 100, 250 o 500ms
Fascio inferiore: simile al fascio superiore o 1s
Regolabile fra 35, 100, 250 o 500ms
da 10.5 a 30Vc.c.
Tensione di alimentazione
Assorbimento di corrente (max.)
(trasmettitore + ricevitore)
105mA
127mA
110mA
2 secondi (±1) (nominale)
Tempo d’allarme
Relè con contatti di scambio, (28Vc.c., 0.2A max.)
Uscita d’allarme
Apparecchio inferiore contatto N.C. (28Vc.c., 0.2A max.)
-
N.C., si apre quando si toglie il coperchio
Contatto antiapertura
da -35°C a +55°C
Temperatura di funzionamento
95% max.
Umidità ambientale
orizzontale ± 90°
verticale ± 20°
Angolo di allineamento
orizzontale ± 60°
verticale ± 45°
interno/esterno: fissaggio a parete, a palo o in colonna
Installazione
in colonna
IP65
Grado di protezione
2750g
Peso (trasmettitore + ricevitore)
2800g
950g
forniti a corredo 4 squadrette a “U”, 8 viti fissaggio a palo,
8 viti fissaggio a parete, 4 guarnizioni passaggio cavi
8 viti di fissaggio,
2 manicotti in gomma
HU-2 Unità di riscaldamento, BC-1 Coperchio posteriore, Serie 6000 colonna con illuminazione
BT-1700
Accessori
Accessori opzionali
da giardino, Serie 4498 Colonne per impiego industriale, BT-1700
DIMENSIONi
ACCESSORI OPZIONALI
240
415
100
183
BT-1700 Colonna
Altezza m1.68
HU-2
Unità di riscaldamento
57
112
24Vc.c./c.a., 430mA max.
Con coperchio posteriore BC-1 (opzionale)
Dimensioni: mm
BC-1
Coperchio posteriore
Serie 4498
Serie 6000
Colonne per
impiego industriale
in altezze m 1, m 1.5,
m 2, m 2.5, m 3
Colonne per impiego
residenziale, anche con
lampada integrata, altezze
m 1, m 1.5, m 2, m 2.5, m 3
*Caratteristiche e dimensioni soggette a variazioni senza preavviso
NOTA: Questo apparecchio è progettato per rilevare un intrusione ed attivare una centrale
d'allarme. Essendo solo una parte di un sistema completo, non si possono assumere
responsabilità per furti o danni, qualora si verificassero.
DVH0125HE0206R00
