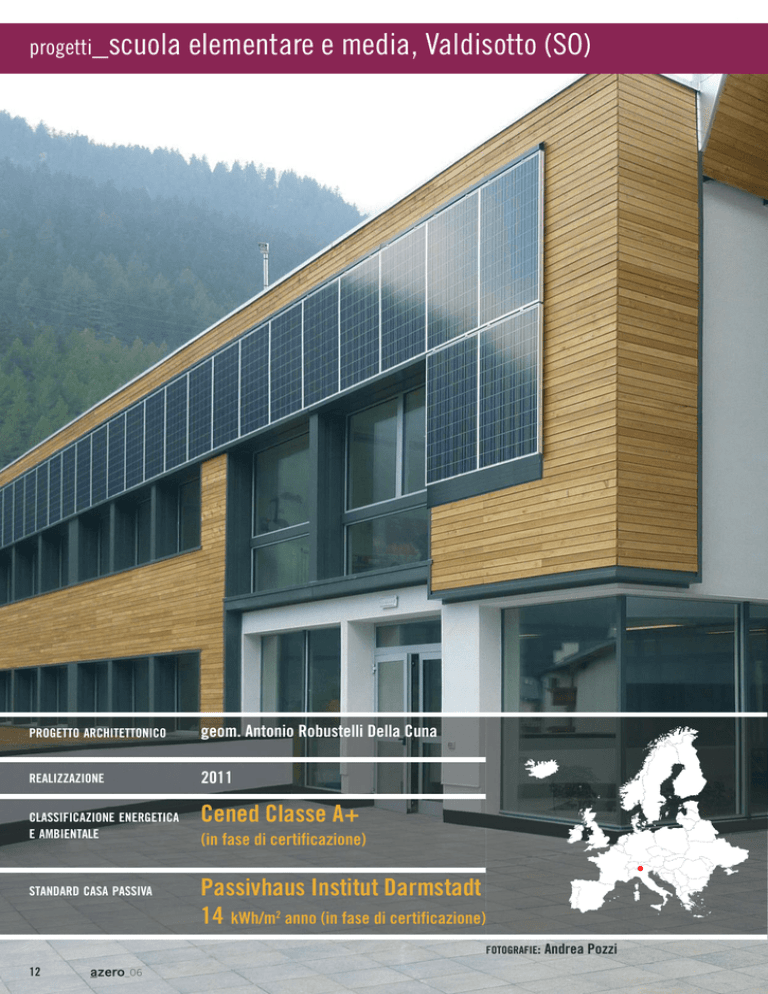

progetti_scuola
elementare e media, Valdisotto (SO)
PROGETTO ARCHITETTONICO
geom. Antonio Robustelli Della Cuna
REALIZZAZIONE
2011
CLASSIFICAZIONE ENERGETICA
E AMBIENTALE
STANDARD CASA PASSIVA
Cened Classe A+
(in fase di certificazione)
Passivhaus Institut Darmstadt
14 kWh/m2 anno (in fase di certificazione)
FOTOGRAFIE: Andrea Pozzi
12
_06
La riqualificazione energetica di questo polo scolastico consentirà
di raggiungere le prestazioni di un edificio passivo e ridurre di venti
volte il consumo per riscaldamento. Realizzata in soli tre mesi e con
tempi di ammortamento calcolati in 10-11 anni, la rigenerazione del
fabbricato coniuga risparmio energetico, comfort e sicurezza
costituendo un possibile esempio anche per altre realtà.
UNA
LEZIONE DI RETROFITTING PASSIVO
La riqualificazione del complesso di Cepina (Valdisotto) costituisce un esempio indicativo dei risultati che si potrebbero raggiungere intervenendo sul patrimonio scolastico del nostro
Paese, caratterizzato da un’acuta inadeguatezza del comfort,
dell’efficienza energetica e non solo. Il passaggio da un consumo
di 300 kWh/m2 anno a 14 e un risparmio nel primo anno scolastico dopo l’intervento di 112.500 euro sintetizzano con chiarezza i vantaggi dell’intervento che può costituire un modello
applicabile anche in altre realtà, tenendo inoltre conto che i lavori sono stati eseguiti in soli tre mesi, durante la pausa estiva.
Il fabbricato di partenza, costruito nel 1991 e mai interessato da
interventi di manutenzione ordinaria e straordinaria, necessitava, oltre che di una riqualificazione energetica, indispensabile
per ridurre gli elevati costi di gestione, di un adeguamento
strutturale in grado di rispondere alle nuove normative antisismiche per gli edifici pubblici così da garantire la sicurezza e il
benessere dei fruitori. Punto di partenza del progetto, che ha ri-
guardato solo la parte della scuola escludendo biblioteca, palestra e poliambulatori, è stata l’analisi dello stato di fatto. Con
dispersioni delle pareti esterne pari al 28% delle perdite totali
di energia dell’edificio (una struttura in c.a. pressoché privo di
isolamento) e del 34% per quanto riguardava i serramenti, i lavori non potevano che partire dall’involucro. La logica è stata
quella di privilegiare gli interventi sulle parti che incidevano
meno a livello di spesa ma maggiormente a livello energetico e
di risparmio dei costi d’esercizio, oltre a scegliere la tecnica costruttiva più adatta ai ridotti tempi d’intervento e a valutare attentamente il rapporto costi-benefici. Sono, inoltre, stati
installati impianti di ventilazione meccanica e un sistema fotovoltaico in facciata. Nell’estate 2013 sarà effettuata la sostituzione dei generatori di calore e la coibentazione del pavimento
dell’interrato, ultima fase della riqualificazione che consentirà
di raggiungere lo standard passivo. I risparmi garantiti consentiranno l’ammortamento dei costi nell’arco di 10-11 anni.
