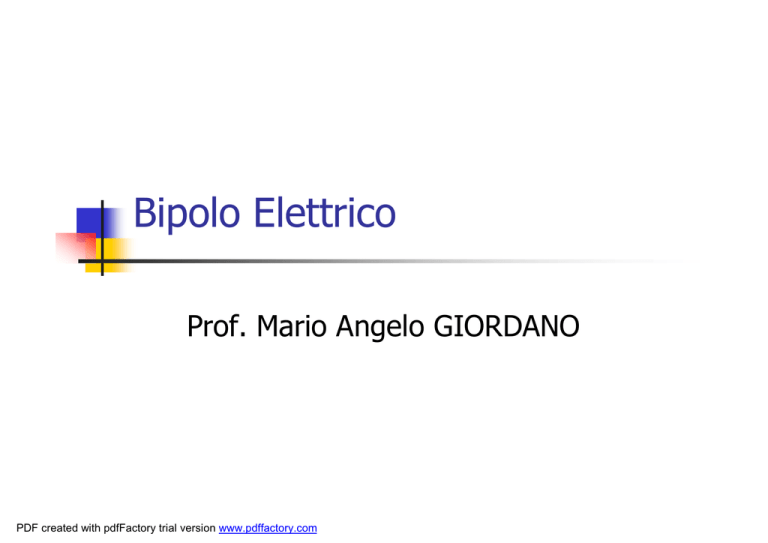

Bipolo Elettrico
Prof. Mario Angelo GIORDANO
PDF created with pdfFactory trial version www.pdffactory.com
Sistema elettrico
Un sistema elettrico può essere visto come
un insieme di componenti interconnessi tra
loro
PDF created with pdfFactory trial version www.pdffactory.com
Concetto di Bipolo elettrico
A
Il bipolo elettrico è un
componente ( o un insieme
di componenti riducibili a uno
equivalente) che interagisce
con il resto del sistema in
due punti soltanto
PDF created with pdfFactory trial version www.pdffactory.com
B
Ogni bipolo è caratterizzato dalle due seguenti grandezze:
•Tensione V tra i punti A e B, pari alla d.d.p elettrico tra i due punti
•Corrente I che circola tra i punti A e B
A
A
Insieme
di componenti
variamente
collegati
B
B
PDF created with pdfFactory trial version www.pdffactory.com
Convenzioni di segno
La tensione e la corrente possone essere
positive o negative.
A
+
V
La tensione è positiva sul
morsetto A del bipolo
(quindi negativa su B)
B
V=VA-VB>0
PDF created with pdfFactory trial version www.pdffactory.com
I
A
+
A
B
PDF created with pdfFactory trial version www.pdffactory.com
La corrente è positiva nel
percorso tra A e B
all’interno del bipolo
quando un amperometro ,
inserito con il suo morsetto
“+” in corrispondenza di A,
dà una lettura positiva
