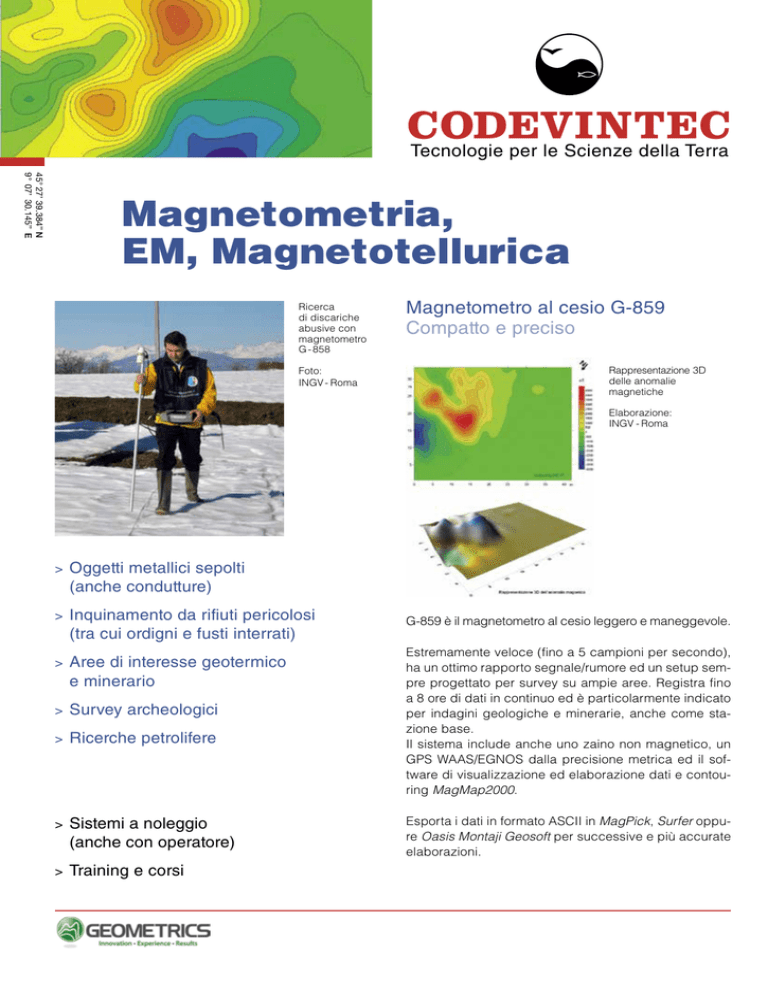

CODEVINTEC

CODEVINTEC
Tecnologie per le Scienze della Terra
45° 27’ 39.384’’ N
9° 07’ 30.145’’ E
Magnetometria,
EM, Magnetotellurica
Ricerca
di discariche
abusive con
magnetometro
G - 858
Foto:
INGV - Roma
Magnetometro al cesio G-859
Compatto e preciso
Rappresentazione 3D
delle anomalie
magnetiche
Elaborazione:
INGV - Roma
>Oggetti metallici sepolti
(anche condutture)
>Inquinamento da rifiuti pericolosi
(tra cui ordigni e fusti interrati)
>Aree di interesse geotermico
e minerario
>Survey archeologici
>Ricerche petrolifere
>Sistemi a noleggio
(anche con operatore)
>Training e corsi
G-859 è il magnetometro al cesio leggero e maneggevole.
Estremamente veloce (fino a 5 campioni per secondo),
ha un ottimo rapporto segnale/rumore ed un setup sempre progettato per survey su ampie aree. Registra fino
a 8 ore di dati in continuo ed è particolarmente indicato
per indagini geologiche e minerarie, anche come stazione base.
Il sistema include anche uno zaino non magnetico, un
GPS WAAS/EGNOS dalla precisione metrica ed il software di visualizzazione ed elaborazione dati e contouring MagMap2000.
Esporta i dati in formato ASCII in MagPick, Surfer oppure Oasis Montaji Geosoft per successive e più accurate
elaborazioni.
CODEVINTEC
Tecnologie per le Scienze della Terra
Magnetometro al cesio G-858
Opzione gradiometro
G-858 è un magnetometro al cesio ad alta risoluzione e sensibilità (0.01 nT).
Velocizza le operazioni di campagna, soprattutto su
aree di medie e grandi dimensioni. (1 ettaro può essere
coperto in un’ora).
Il software MagMap2000 incluso, consente:
> lo scarico dati anche in tempo reale
> visualizzazione e interpolazione dei profili
> una prima interpretazione, applicando filtri,
despiking e correzioni diurne
G-858 è disponibile anche in versione gradiometrica ed
è predisposto per l’interfaccia GPS e relativo “correttore
di rotta” a led per impostare con precisione le svariate
griglie d’acquisizione.
>
basso heading error (± 0.05 a 0.01 nT)
elevata velocità di campionamento
(sino a 10 misure al secondo)
> 4 modalità di acquisizione (anche come stazione
base ed in modalità “metal detector”)
> registra sino a 250.000 misure, sia in discreto
che in continuo
La stessa console del G-858 viene usata dal georesistivimetro OhmMapper: un gran vantaggio economico se
si vogliono acquistare i due sistemi e caratterizzare in
modo più completo il sottosuolo.
>
Magnetometro a protoni G-856
Affidabile e low-cost
Il magnetometro a protoni G-856 è la soluzione ideale
per le applicazioni che non richiedono le risoluzioni e
le velocità di acquisizione proprie dei magnetometri al
cesio.
Permette accurate misure del campo magnetico totale,
quasi indipendentemente dall’orientazione del sensore
- fattore importante invece per il magnetometro al cesio
- dalla temperatura e dalla inclinazione magnetica.
Oltre che come rover, uno degli utilizzi tipici del G-856
è come stazione base per registrare le variazioni diurne
del campo magnetico, da usare poi per la correzione
delle misure ottenute da altri magnetometri, anche aerei.
CODEVINTEC
Tecnologie per le Scienze della Terra
Magnetometro marino G-882
Magnetometri aerei per alte quote
Magnetometri
aerei per
mappatura ad
ampia scala
Magnetometro
marino G - 882
in configurazione
gradiometrica
trasversale
Rapido ed accurato, individua oggetti metallici e non cavi, pipeline, relitti, ordigni... - profondi e superficiali.
> mini - counter interno
> sample rate sino a 40 Hz
> sensitività fino a 0.01 nT
Fornito del software MagLog Lite per la visualizzazione,
raccolta e gestione dei dati magnetici e GPS, può essere corredato da altimetro, depth-transducer ed echosounder e anche configurato come gradiometro TVG.
È anche interfacciabile con Side Scan Sonar Edgetech
per completare l’informazione delle anomalie magnetiche con immagini del fondale.
Il nuovo magnetometro aereo G-824A per mappature geologiche, strutturali, minerarie, ambientali e militari.
> sino a 9.000 m di altitudine
> fino a 100 misure al secondo, rapide e ad ampia
scala
> disponibile in configurazione gradiometrica
o concatenato con altri 7 sensori per misure
simultanee.
Altri magnetometri da aereo o elicottero sono il G-823A,
G-823B ed il G-822.
Chiedete le note tecniche a:
[email protected]
MetalMapper per ordigni inesplosi
Per verificare quale magnetometro
sia il più adatto alle vostre applicazioni,
telefonate allo 02.4830.2175
MetalMapper è il risultato di anni di ricerche della tecnologia ElettroMagnetica per la localizzazione accurata
di ordigni inesplosi (UXO).
Ora sono individuabili in forma, dimensioni e profondità
con un precisione 10 volte maggiore rispetto ai tradizionali metodi EM.
Connesso ad un PC consente la visualizzazione in tempo reale, nei diversi punti di misura e nel tempo.
CODEVINTEC
Tecnologie per le Scienze della Terra
Profiler EMP 400
Elettromagnetometro portatile
Stratagem EH-4
Magnetotellurica rapida
In pochi minuti
acquisisce
dati significativi
per ogni stazione e consente la
corretta interpretazione
del sottosuolo
in 3D
Stratagem EH-4 è un elettromagnetometro ibrido Geometrics a stazione fissa: sfrutta sia le correnti magnetotelluriche naturali che il segnale di un trasmettitore ad
alta frequenza.
Profiler è il sistema portatile GSSI per elettromagnetismo a frequenza multipla. Usa fino a tre frequenze tra 1
kHz e 16 kHz ed è caratterizzato da un’elevata stabilità
termica e strutturale.
È particolarmente indicato per indagini speditive su
vaste aree, completando eventualmente dati radar e di
geoelettrica.
>
>
>
>
>
>
GPS integrato
datalogger wireless
dati visualizzati in tempo reale, come valori
o grafico
file di testo gestibili con software di
visualizzazione ed elaborazione (MagMap2000,
Excel, Radan, Surfer etc.)
Ideale per:
> idrogeologia e geotermia
> ricerche strutturali e minerarie
> individuazione di bedrock e faglie
Con 4 elettrodi posizionati secondo una maglia ortogonale e 2 bobine, acquisisce profili della conducibilità elettrica tra 10 e 1000 metri; l’opzione in bassa
frequenza (sino a 0.1 Hz) approfondisce ulteriormente
il sondaggio.
Il programma integrato Imagem visualizza i dati in tempo reale (anche quelli di ampiezza, fase e coerenza del
campo magnetico ed elettrico) e fornisce un primo processing anche in 3D già sul campo.
caratterizzazioni ambientali, archeologiche,
idrogeologiche e agricole
misurazione di fase e quadratura del campo
magnetico indotto in PPM e resa dei valori
di conduttività elettrica in mS/m
Disponibile a noleggio, eventualmente anche
con operatore.
Per informazioni
Codevintec Italiana srl
via Labus, 13
I - 20147 Milano (MI) tel +39 02 4830.2175
fax +39 02 4830.2169
[email protected]
www.codevintec.it
