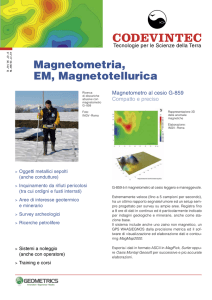

PDF - Codevintec

CODEVINTEC
Tecnologie per le Scienze della Terra
45° 27’ 39.384’’ N
9° 07’ 30.145’’ E
Magnetometria,
EM, Magnetotellurica
Ricerca
di discariche
abusive con
magnetometro
G - 858
Magnetometro a protoni G-857
Robusto e weatherproof
Foto:
INGV - Roma
>Oggetti metallici sepolti
(anche condutture)
>Inquinamento da rifiuti pericolosi
(tra cui ordigni e fusti interrati)
>Aree di interesse geotermico
e minerario
>Survey archeologici
>Ricerche petrolifere
>Sistemi a noleggio
(anche con operatore)
>Training e corsi
Di uso facile e immediato, il magnetometro a protoni G-857
è nuovissimo. Sostituisce l’affidabile e storico G-856,
migliorandone le prestazioni.
La trasmissione dati è più veloce, la memoria più estesa.
Integra un sistema di controllo della rotta tramite GPS
(opzionale), sincronizza tempo GPS e tempo della console
per la correzione diurna del dato.
È completamente compatibile con gli accessori del G-856.
I possessori del G-858 possono effettuare l’upgrade in
modo semplice – ed economico – alla nuova versione.
La tecnologia a protoni permette accurate misure del
campo magnetico totale, quasi indipendentemente
dall’orientazione del sensore (cruciale per il cesio), dalla
temperatura e dall’inclinazione magnetica.
Risoluzione pari a 0.1 nT
Registra fino a 65000 letture
Anche in versione gradiometrica
Leggero e portatile
CODEVINTEC
Tecnologie per le Scienze della Terra
Magnetometro al cesio G-858
Il riferimento di mercato
Magnetometro al cesio G-859
Compatto e preciso
Rappresentazione 3D
delle anomalie
magnetiche
Elaborazione:
INGV - Roma
L’ultima versione del magnetometro G-858 ha un
nuovo sistema di acquisizione, guidata grazie ad
un palmare e GPS. Tramite software si impostano
le linee di scansione, e si controlla la rotta durante
l’acquisizione.
La risoluzione e sensibilità del G-858 sono molto
elevate. Velocizza le operazioni di campagna, soprattutto in ampie aree (un ettaro può essere coperto in un’ora).
La nuova versione del software MagMap2000 incluso,
consente:
> lo scarico dati anche in tempo reale
> visualizzazione e interpolazione dei profili
> una prima interpretazione, applicando filtri,
despiking e correzioni diurne
G-858 è disponibile anche in versione gradiometrica ed
è predisposto per l’interfaccia GPS e relativo “correttore
di rotta” a led per impostare con precisione le svariate
griglie d’acquisizione.
>
>
>
>
basso heading error (± 0.05 a 0.01 nT)
elevata velocità di campionamento
(sino a 10 misure al secondo)
4 modalità di acquisizione (anche come stazione
base ed in modalità “metal detector”)
registra sino a 250.000 misure, sia in discreto
che in continuo
La stessa console del G-858 viene usata dal georesistivimetro OhmMapper: un gran vantaggio economico se
si vogliono acquistare i due sistemi e caratterizzare in
modo più completo il sottosuolo.
G-859 è il magnetometro al cesio leggero e maneggevole.
Estremamente veloce (fino a 5 campioni per secondo),
ha un ottimo rapporto segnale/rumore ed un setup sempre progettato per survey su ampie aree. Registra fino
a 8 ore di dati in continuo ed è particolarmente indicato
per indagini geologiche e minerarie, anche come stazione base.
Il sistema include anche uno zaino non magnetico, un
GPS WAAS/EGNOS dalla precisione metrica ed il software di visualizzazione ed elaborazione dati e contouring MagMap2000.
Esporta i dati in formato ASCII in MagPick, Surfer oppure Oasis Montaji Geosoft per successive e più accurate
elaborazioni.
CODEVINTEC
Tecnologie per le Scienze della Terra
Magnetometro marino G-882
Magnetometri aerei per alte quote
Magnetometri
aerei per
mappatura ad
ampia scala
Magnetometro
marino G - 882
in configurazione
gradiometrica
trasversale
Rapido ed accurato, individua oggetti metallici e non cavi, pipeline, relitti, ordigni... - profondi e superficiali.
> mini - counter interno
> sample rate sino a 40 Hz
> sensitività fino a 0.01 nT
Fornito del software MagLog Lite per la visualizzazione,
raccolta e gestione dei dati magnetici e GPS, può essere corredato da altimetro, depth-transducer ed echosounder e anche configurato come gradiometro TVG.
È anche interfacciabile con Side Scan Sonar Edgetech
per completare l’informazione delle anomalie magnetiche con immagini del fondale.
Il nuovo magnetometro aereo G-824A per mappature geologiche, strutturali, minerarie, ambientali e militari.
> sino a 9.000 m di altitudine
> fino a 100 misure al secondo, rapide e ad ampia
scala
> disponibile in configurazione gradiometrica
o concatenato con altri 7 sensori per misure
simultanee.
Altri magnetometri da aereo o elicottero sono il G-823A,
G-823B ed il G-822.
Chiedete le note tecniche a:
[email protected]
MetalMapper per ordigni inesplosi
Per verificare quale magnetometro
sia il più adatto alle vostre applicazioni,
telefonate allo 02.4830.2175
MetalMapper è il risultato di anni di ricerche della tecnologia ElettroMagnetica per la localizzazione accurata
di ordigni inesplosi (UXO).
Ora sono individuabili in forma, dimensioni e profondità
con un precisione 10 volte maggiore rispetto ai tradizionali metodi EM.
Connesso ad un PC consente la visualizzazione in tempo reale, nei diversi punti di misura e nel tempo.
CODEVINTEC
Tecnologie per le Scienze della Terra
Profiler EMP 400
Elettromagnetometro portatile
Stratagem EH-4
Magnetotellurica rapida
In pochi minuti
acquisisce
dati significativi
per ogni stazione e consente la
corretta interpretazione
del sottosuolo
in 3D
Stratagem EH-4 è un elettromagnetometro ibrido Geometrics a stazione fissa: sfrutta sia le correnti magnetotelluriche naturali che il segnale di un trasmettitore ad
alta frequenza.
Profiler è il sistema portatile GSSI per elettromagnetismo a frequenza multipla. Usa fino a tre frequenze tra 1
kHz e 16 kHz ed è caratterizzato da un’elevata stabilità
termica e strutturale.
È particolarmente indicato per indagini speditive su
vaste aree, completando eventualmente dati radar e di
geoelettrica.
>
>
>
>
GPS integrato
datalogger wireless
dati visualizzati in tempo reale, come valori
o grafico
file di testo gestibili con software di
visualizzazione ed elaborazione (MagMap2000,
Excel, Radan, Surfer etc.)
Ideale per:
> idrogeologia e geotermia
> ricerche strutturali e minerarie
> individuazione di bedrock e faglie
Con 4 elettrodi posizionati secondo una maglia ortogonale e 2 bobine, acquisisce profili della conducibilità elettrica tra 10 e 1000 metri; l’opzione in bassa
frequenza (sino a 0.1 Hz) approfondisce ulteriormente
il sondaggio.
Il programma integrato Imagem visualizza i dati in tempo reale (anche quelli di ampiezza, fase e coerenza del
campo magnetico ed elettrico) e fornisce un primo processing anche in 3D già sul campo.
> caratterizzazioni ambientali, archeologiche,
idrogeologiche e agricole
> misurazione di fase e quadratura del campo
magnetico indotto in PPM e resa dei valori
di conduttività elettrica in mS/m
Disponibile a noleggio, eventualmente anche
con operatore.
Per informazioni
Codevintec Italiana srl
via Labus, 13
I - 20147 Milano (MI) tel +39 02 4830.2175
fax +39 02 4830.2169
[email protected]
www.codevintec.it
