Interruttore per grande rocchetto di Rhumkorff

Collezione Liceo Scientifico Aless andro Serpieri Rimini
58.1

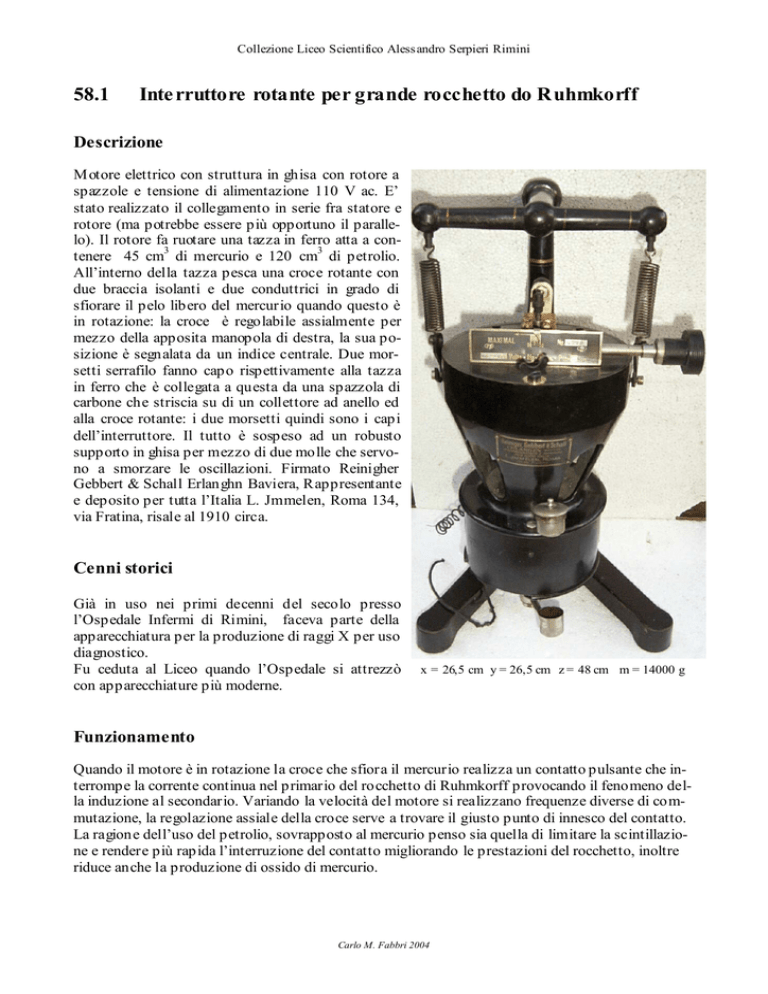

Inte rruttore rotante per grande rocchetto do Ruhmkorff
Descrizione
M otore elettrico con struttura in ghisa con rotore a
spazzole e tensione di alimentazione 110 V ac. E’
stato realizzato il collegamento in serie fra statore e
rotore (ma potrebbe essere più opportuno il parallelo). Il rotore fa ruotare una tazza in ferro atta a con3
3
tenere 45 cm di mercurio e 120 cm di petrolio.
All’interno della tazza pesca una croce rotante con
due braccia isolanti e due conduttrici in grado di
sfiorare il pelo libero del mercurio quando questo è
in rotazione: la croce è regolabile assialmente per
mezzo della apposita manopola di destra, la sua posizione è segnalata da un indice centrale. Due morsetti serrafilo fanno capo rispettivamente alla tazza
in ferro che è collegata a questa da una spazzola di
carbone che striscia su di un collettore ad anello ed
alla croce rotante: i due morsetti quindi sono i capi
dell’interruttore. Il tutto è sospeso ad un robusto
supporto in ghisa per mezzo di due molle che servono a smorzare le oscillazioni. Firmato Reinigher
Gebbert & Schall Erlanghn Baviera, Rappresentante
e deposito per tutta l’Italia L. Jmmelen, Roma 134,
via Fratina, risale al 1910 circa.
Cenni storici
Già in uso nei primi decenni del secolo presso
l’Ospedale Infermi di Rimini, faceva parte della
apparecchiatura per la produzione di raggi X per uso
diagnostico.
Fu ceduta al Liceo quando l’Ospedale si attrezzò
con apparecchiature più moderne.
x = 26,5 cm y = 26,5 cm z = 48 cm m = 14000 g
Funzionamento
Quando il motore è in rotazione la croce che sfiora il mercurio realizza un contatto pulsante che interrompe la corrente continua nel primario del rocchetto di Ruhmkorff provocando il fenomeno della induzione al secondario. Variando la velocità del motore si realizzano frequenze diverse di commutazione, la regolazione assiale della croce serve a trovare il giusto punto di innesco del contatto.
La ragione dell’uso del petrolio, sovrapposto al mercurio penso sia quella di limitare la scintillazione e rendere più rapida l’interruzione del contatto migliorando le prestazioni del rocchetto, inoltre
riduce anche la produzione di ossido di mercurio.
Carlo M. Fabbri 2004
Collezione Liceo Scientifico Aless andro Serpieri Rimini
Uso
Il motore viene alimentato a 110 V ac e per mezzo dell’apposto alimentatore descritto nella scheda
57.1 alimentatore per grande rocchetto di Ruhmkorff . Utilizzando l’apposito reostato si può far
variare a piacere la velocità di rotazione del motore e quindi la frequenza di interruzione.
N.B. l’uso del mercurio può essere pericoloso, soprattutto se si producono vapori: si consiglia di
utilizzare dispositivi di protezione.
Carlo M. Fabbri 2004
