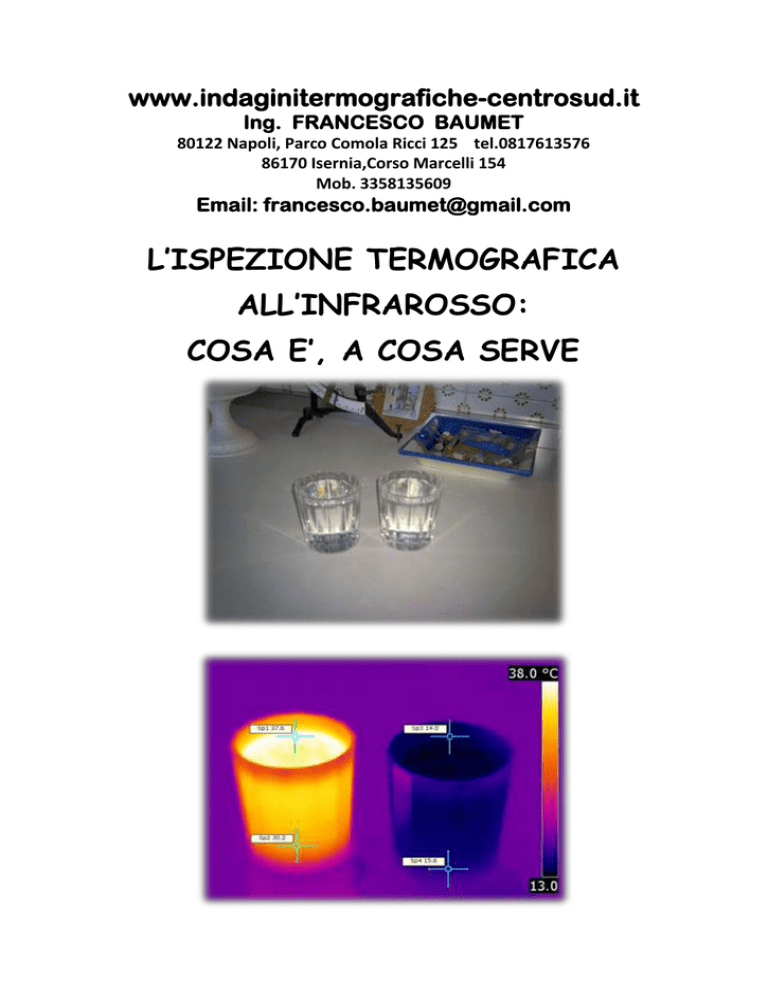

L’ISPEZIONE TERMOGRAFICA
ALL’INFRAROSSO:
COSA E’, A COSA SERVE
L’Ispezione
Termografica
mediante
fotocamera
ad
Infrarossi (IR) rappresenta un potente mezzo non
invasivo per diagnosticare le condizioni di molti tipi di
manufatti.
Il
principio
di
funzionamento
di
una
termocamera si basa sul fatto che ciascun corpo
emette radiazioni termiche rilevabili nel campo delle
radiazioni infrarosse ed invisibili ad occhio umano.
Più la temperatura di un oggetto è elevata, maggiori
sono le radiazioni IR che emette. Tali radiazioni sono
invisibili all'occhio umano ma individuabili grazie alla
termocamera ad infrarossi che mostra, attraverso
delle immagini, il calore emesso da queste radiazioni.
2
Tali immagini consistono in una mappa di colori che
segnalano le temperature di superficie di un oggetto.
Una termocamera è inoltre un'eccezionale strumento
di diagnostica utilizzabile in molti settori, poiché
riesce ad individuare componenti o aree soggette a
punti
caldi/freddi.
E,
dato
l'attuale
impegno
dell'industria a migliorare le efficienze costruttive,
gestire l'energia ed aumentare la sicurezza sul lavoro,
emergono
continuamente
nuove
applicazioni che
la
termocamera è in grado di soddisfare.
Un rubinetto che eroga acqua: grazie all’indagine all’infrarosso è possibile vedere
che l’acqua erogata è una temperatura di circa 55°C
3
Sopra :Immagine notturna all’infrarosso:due passanti ed un cane.
Nel mentre la temperatura dell’ambiente risulta alquanto bassa ( circa 3°C), i
passanti ed il cane mostrano temperature prossime a quelle corporee: notare le
autovetture parcheggiate con il vano motore ancora caldo e dinanzi al primo
pedone la sagoma di un tombino.
Sotto : Immagine notturna all’infrarosso: le operazioni di soccorso durante il
naufragio della Motonave Costa Concordia; grazie alla fotocamera all’infrarosso
in dotazione agli elicotteri della Guardia Costiera è stato possibile localizzare la
posizione dei naufraghi
4
Con la Termografia ad infrarossi è possibile:
Visualizzare le dispersioni termiche
Vano abitacolo
autovettura: forte apporto termico attraverso il tunnel
del cambio e proveniente dal vano motore che altera il corretto
funzionamento del climatizzatore
5
Con la Termografia ad infrarossi è possibile:
Visualizzare le dispersioni termiche
Edificio che denota carenza di isolamento termico nei vani finestra.
Dispersioni termiche dalla facciata :dispersione attorno alla trave di colmo
( in legno ) di un fabbricato
6
Con la Termografia ad infrarossi è possibile:
Visualizzare le dispersioni termiche
Due edifici adiacenti:l’analisi termografica evidenzia una significativa
dispersione di calore sul giunto di collegamento con l’edificio adiacente.
7
Con la Termografia ad infrarossi è possibile:
Rilevare difetti o carenze di isolamento
Individuare anomalie nel sistema di distribuzione del
Riscaldamento posto sottotraccia
Zone
ad
elevata
dispersione termica
Con l’indagine all’infrarosso è possibile identificare con precisione il
tragitto delle tubazioni poste sottotraccia
8
Con la Termografia ad infrarossi è possibile:
Effettuare la mappatura punto per punto
delle temperature di un’area
9
Con la Termografia ad infrarossi è possibile:
la ricerca del guasto per le tubazioni poste sottotraccia
Tubazioni annegate al di sotto di un pavimento: l’immagine
all’infrarosso mostra
che sussiste una perdita localizzata nel punto fotografato
10
Con la Termografia ad infrarossi è possibile:
Rilevare
l’origine dell’umidità
presente nelle
murature
Muratura di separazione tra due appartamenti con tracce di umidità:
l’analisi all’infrarosso rivela che la causa è la perdita di una cassetta ad
incasso tipo Geberit
posta nello spessore del muro e di cui si intravede
sagoma e tubo di carico.
11
Con la Termografia ad infrarossi è possibile:
Individuare i
“ponti termici”
Aspetto di condensa interna generata da ponte termico: con l’ispezione ad
infrarosso è possibile individuare i punti “freddi” su cui intervenire
mediante idoneo isolamento.
12
Con la Termografia ad infrarossi è possibile:
Individuare i
“ponti termici”
Aspetto di condensa interna generata da ponte termico: con l’ispezione ad
infrarosso è possibile individuare i punti “freddi” su cui intervenire
mediante idoneo isolamento.
13
Con la Termografia ad infrarossi è possibile:
Individuare i
“ponti termici”
La foto mostra la facciata di un fabbricato : l’indagine all’infrarosso
“legge” le travi di sostegno dei solai ed evidenzia che in quei punti
esistono le condizioni per la instaurazione di ponti termici.
14
Con la Termografia ad infrarossi è possibile:
rilevare lo stato di conservazione degli intonaci
di un edificio evitando costosi saggi demolitivi
Intonaco di facciata che evidenzia mancanza di aderenza
alla sottostante matrice strutturale con pericolo di caduta
15
Con la Termografia ad infrarossi è possibile:
rilevare lo stato di conservazione degli intonaci
di un edificio evitando costosi saggi demolitivi
Intonaco di facciata che evidenzia mancanza di aderenza
alla sottostante matrice strutturale con pericolo di caduta
16
In campo industriale l’Ispezione Termografica mediante
Fotocamera ad Infrarossi consente l’introduzione
della
manutenzione predittiva mediante individuazione dei segnali
premonitori di una avaria come:
 L’anomalo riscaldamento di cuscinetti, cinghie e catene
 L’anomalo riscaldamento dei diversi componenti di un
impianto
elettrico,
come
morsetti,relais,inverters…ecc
17
cavi,
sezionatori,
In
campo
navale
l’Ispezione
Termografica
mediante
Fotocamera ad Infrarossi consente l’individuazione di:
 Riparazioni invisibili su scafi in vetroresina – legno metallo
 Incipienti fenomeni di osmosi presenti sulla vetroresina
Pilotina in uso ai Vigili del fuoco: all’infrarosso risultano visibili le ordinate
dello scafo
Scafo dell’imbarcazione “Mascalzone Latino”: l’indagine all’infrarosso rivela che
la deriva è agganciata allo scafo mediante una centina metallica annegata nello
spessore della vetroresina.
18
Particolare dell’opera morta di scafo in vetroresina con
incipiente
fenomeno
osmotico
all’apparenza
localizzato:
l’indagine ad infrarossi rivela che il focolaio osmotico è di
vasta portata ed interessa gran parte dell’opera morta
19
L’ispezione
termografica
rappresenta
un
nuovo punto di partenza per progettisti
e
tecnici:

in campo civile ed industriale consente una corretta
diagnosi energetica in quanto
è possibile identificare le
zone dove effettivamente sono presenti le dispersioni
termiche, laddove
fino ad oggi il tecnico poteva solo
presumerle in base a dimensioni e
morfologia del
manufatto in esame.

Possibilità di intervenire con idonei isolamenti solo
nei punti di effettiva dispersione termica conseguendo
sensibili risparmi economici in fase di esecuzione dei
lavori.

Identificare le reali condizioni che sono all’origine
dei ponti termici, che a volte si manifestano in modo
20
del tutto inatteso e che spesso creano incertezza nella
ricerca di soluzione.

Operare la corretta mappatura di linee tecnologiche
poste sottotraccia

rendere rapido e sicuro il processo di “ricerca di un
guasto” evitando costosi saggi demolitivi.

rilevare lo stato di conservazione degli intonaci di
un edificio evitando costosi saggi demolitivi

In campo industriale rende possibile la manutenzione
predittiva di macchine perchè l’aumento di temperatura
di organi in movimento è sinonimo di maggiore attrito e
quindi di maggiore usura.
L’ispezione termografica si rivolge a:

Progettisti

Imprese di costruzione

Impiantisti

Imprese specializzate nelle ristrutturazioni e
restauri edilizi.

Cantieri Nautici
