FOTOVOLTAICO ITALIANO

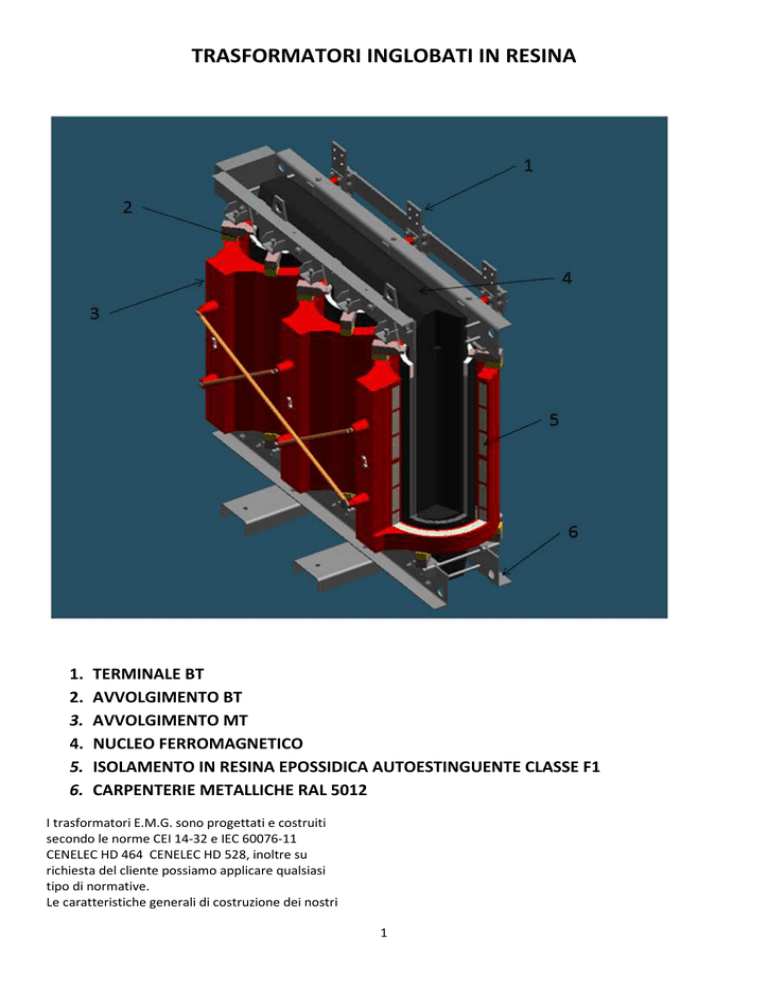

TRASFORMATORI INGLOBATI IN RESINA
1.
2.
3.
4.
5.
6.
TERMINALE BT
AVVOLGIMENTO BT
AVVOLGIMENTO MT
NUCLEO FERROMAGNETICO
ISOLAMENTO IN RESINA EPOSSIDICA AUTOESTINGUENTE CLASSE F1
CARPENTERIE METALLICHE RAL 5012
I trasformatori E.M.G. sono progettati e costruiti
secondo le norme CEI 14-32 e IEC 60076-11
CENELEC HD 464 CENELEC HD 528, inoltre su
richiesta del cliente possiamo applicare qualsiasi
tipo di normative.
Le caratteristiche generali di costruzione dei nostri
1
trasformatori inglobati in resina :
Potenza nominale
fino a 3150 kVA
Tensioni di riferimento
fino a 36 kV
Regolazioni
Frequenza
± 2 x 2,5 %
50/60 Hz
Gruppi vettoriali
Dyn11-Dyn5-Dynd1
Raffreddamento
Classe termica
AN-AF
F
Classe di protezione
IP00 – IP66
Materiale conduttore
AL – CU
Altezza sul livello del mare
1000 m
Trasformatori di Potenza –livelli e prove di isolamento – IEC 60076-3
Higest voltage
for equipment
Um
(kV r.m.s.)
1.1
3.6
7.2
12
17.5
24
36
Rated short
duration induced
or separate source
AC withstand
voltage
(kV r.m.s.)
3
10
20
28
38
50
70
Rated lightning impulse
withstand voltage
(kV peak)
Minimum clearance
(mm)
List 1
List 2
List 1
List 2
20
40
60
75
95
145
40
60
75
95
125
170
60
90
125
170
275
60
90
125
170
225
315
2
Il nucleo è costituito da lamierini magnetici a cristalli orientati
laminati a freddo a basse perdite ed isolati superficialmente in
modo da ridurre al minimo le perdite per correnti parassite. La
particolare lavorazione denominata STEP-LAP contribuisce a
garantire un trasformatore con basse perdite, minimi livelli di
rumore e di vibrazioni.
L’avvolgimento di bassa tensione è realizzato in nastri di
alluminio o rame (norma UNI 4507) con spigoli raccordati,
isolati con film speciale laccato in resina. L’avvolgimento è
soggetto ad impregnazione sottovuoto con resina
elettroisolante per evitare assorbimento di umidità, adatto
quindi ad operare sia in ambienti a intenso inquinamento che
tropicali o marini.
Gli avvolgimenti di media tensione sono realizzati con singole
bobine costruite con nastri di alluminio o rame interavvolte con
materiale isolante in classe F, incolonnate in apposito stampo
nel quale, dopo il trattamento di riscaldamento, viene colata
sottovuoto resina epossidica caricata. A seguito di processo di
polimerizzazione e distensione con tempi e temperature
controllate, si ottiene una colonna compatta con avvolgimenti
protetti da adeguato spessore di resina. Questa tecnologia
permette di costruire avvolgimenti MT i cui conduttori sono
protetti da qualsiasi tipo di agente esterno come fuoco, umidità
e condensa.
3
Caratteristiche tecniche
La resina di inglobamento degli avvolgimenti è esclusivamente di tipo epossidico con carica minerale in silice e
allumina trattata in autoclave sotto vuoto in modo tale da ottenere una perfetta degassificazione in relazione a
presenza di aria o eventuale gas. Il sistema epossidico è di classe F ed è rispondente alle certificazioni E2,C2,F1, definite
dalla normativa IEC EN 60076.
Regolazioni
Le prese di regolazione della tensione primaria sono ±2 x 2,5%
altri valori di regolazione sono disponibili a richiesta.
Sovratemperature
La temperatura ambiente di norma non supera i 40°C ed il
trasformatore standard ha pertanto sovratemperature degli
avvolgimenti pari a 100 K. I trasformatori E.M.G. possono
essere progettati per essere installati in luoghi con temperatura
ambiente fino a 55°C.
Pressione acustica
I trasformatori E.M.G. hanno livelli di pressione acustica molto contenuti, da 46 dB(A) a 68 dB(A).
Altitudine di installazione
L’altitudine massima d’installazione del trasformatore standard, non puo’ superare i 1000 m sopra il livello del mare.
Possono essere richieste altitudini di installazione superiori.
Protezione contro i sovraccarichi
Il trasformatore è fornito di tre
termoresistenze
PT100,
collocate
all’interno di ciascun avvolgimento BT
per consentire il collegamento di un relè
di protezione e controllo della
temperatura di funzionamento.
4
Ventilazione naturale
Per un corretto funzionamento del trasformatore deve
essere garantita una corretta e naturale aerazione del
locale.
Le condizioni di funzionamento del trasformatore
dipendono dai materiali isolanti utilizzati e sono definiti
dalle norme IEC 60076-11 CEI 14-32.
L’area utile in mq puo’ essere calcolata con la seguente
formula:
A = 0.188 P/√H
A = Area totale dell’apertura (mq)
H = dislivello tra finestra di areazione e la mezzeria del
trasformatore (m)
P = perdite totali del trasformatore (kW)
Il trasformatore in resina ha una notevole inerzia
termica e puo’ supportare situazioni di sovraccarico di
breve durata anche notevoli. La capacità di sovraccarico
dipende dalla durata dello stesso, dal carico
continuativo presente e dalla temperatura ambiente.
Ventilazione forzata
Per particolari applicazioni in cui si necessiti un
aumento temporaneo di potenza, oltre i valori
nominali, viene consigliato l’utilizzo della
ventilazione forzata. Il kit di ventilazione è dotato di
una cassettina di centralizzazione da interfacciare
alla centralina di controllo della temperatura.
5
Collaudi
-
Misura del rapporto di trasformazione e
verifica del gruppo di collegamento
-
Misura della resistenza sugli avvolgimenti
-
Misura delle perdite e della corrente a vuoto
-
Misura delle perdite a carico
-
Misura della tensione cto-cto
-
Prova di isolamento con tensione indotta
-
Prova di isolamento con tensione applicata
-
Misura delle scariche parziali
Prove di tipo ( a richiesta )
-
Prova di tenuta ad impulso
-
Prova di riscaldamento
Prove speciali ( a richiesta)
•
Misura del livello di rumore
Tutti i trasformatori vengono collaudati presso la
nostra sala prove in conformità alle Norme vigenti
con rilascio del certificato di collaudo e la
conformità del prodotto.
6
Condizioni di esercizio:
in base alle classi ambientali, climatiche e di comportamento al fuoco richieste, i trasformatori
possono lavorare nelle seguenti condizioni:
CLASSE AMBIENTE
Nessuna condensa sul trasformatore, inquinamento trascurabile, installazione in ambiente
pulito e asciutto.
E0
E1
E2
Condensa occasionale e modesto inquinamento.
Il trasformatore è soggetto a consistente condensa o ad intenso inquinamento o ad entrambi i
fenomeni.
CLASSE CLIMATICA
Il trasformatore non è atto a funzionare a temperature inferiori a -5°C, ma può essere esposto
a -25°C durante il trasporto.
C1
C2
Il trasformatore può funzionare essere trasportato e immagazzinato a -25°C.
CLASSE DI RESISTENZA AL FUOCO
Non è previsto rischio d’incendio e non sono prese misure per limitare l’infiammabilità.
F0
F1
Il trasformatore è autoestinguente in caso di incendio e non emette sostanze e/o fumi tossici
nocivi.
7
Software di sviluppo
Il nostro ufficio tecnico vanta una notevole
esperienza sullo studio dei materiali impiegati
sui nostri prodotti e sulla progettazione,
avvalendosi di innovativi programmi software
e CAD CAM.
L’inglobamento
E’ il processo nel quale gli avvolgimenti del trasformatore vengono isolati in resina epossidica
garantendo un sicuro isolamento.
Vantaggi principali
•
Economia di installazione
•
Economia di esercizio
•
Minima manutenzione
•
Elevata sicurezza
•
Massima affidabilità
8
TRASFORMATORI INGLOBATI IN RESINA - USO
FOTOVOLTAICO
Perdite ridotte
Conduttore: Al
Normative
Avvolgimenti MT: inglobato
Avvolgimenti BT: inglobato
IEC 60076 - HD 464 S1 - DIN 42523 - CEI 14 - 32
Tensione secondaria a vuoto
Regolazioni primario
Gruppo vettoriale
Isolamento primario
Isolamento secondario
Classe Amb., Clim., Res. Al Fuoco
Temperatura ambiente
300V - 400V
± 2 x 2,5%
Dyn11
24 - 50 - 95 / 125 kV
1,1 - 3kV
E2, C2, F1
-25° to + 40° C
Power Factor = 1
Potenza/ Vcc
Power
(%)
(kVA)
6
100
6
160
6
250
6
315
6
400
6
500
6
630
6
800
6
1.000
6
1.250
6
1.600
6
2.000
6
2.500
6
3.150
Po
(W)
Pcc
(120°C)
(W)
L
(mm)
P
(mm)
H
(mm)
400
1.800
1.200
720
1.250
460
2.000
1.200
720
1.400
650
3.000
1.400
720
1.450
750
3.800
1.450
870
1.550
780
4.700
1.550
870
1.600
800
5.900
1.550
900
1.600
860
7.100
1.650
900
1.750
980
9.000
1.650
1.020
1.900
1.100
11.200
1.700
1.020
2.000
1.300
11.900
1.700
1.020
2.100
2.000
12.100
1.850
1.270
2.350
2.600
14.400
2.000
1.270
2.500
3.300
17.600
2.120
1.270
2.600
4.000
21.000
2.200
1.400
Box di protezione
2.700
Voltage
drop
100%
Efficiency
IEC at
full load
Euroefficiency
1.96
1.42
1.37
1.38
1.35
1.35
1.3
1.3
1.29
1.13
0.93
0.90
0.88
0.84
97.85
98.49
98.56
98.58
98.65
98.68
98.75
98.77
98.78
98.96
99.13
99.16
99.17
99.21
97,82
98,44
98,55
98,62
98,78
98,89
98,99
99,04
99,08
99,18
99,21
99,21
99,22
99,25
IP20-IP31-IP23-IP66 esterno
9
RAL-7032
Kg
(peso/
weight)
590
720
930
1.070
1.430
1.560
1.780
2.220
2.640
2.930
3.720
4.120
5.170
6.030
