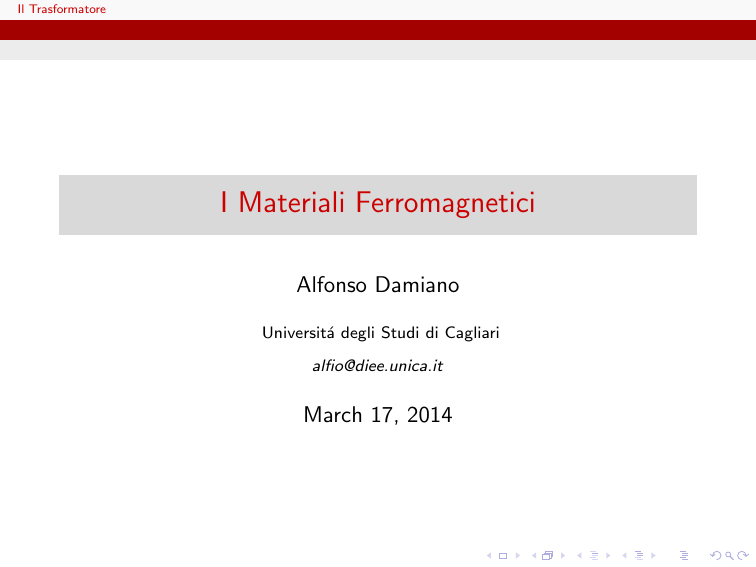

Il Trasformatore
I Materiali Ferromagnetici
Alfonso Damiano
Universitá degli Studi di Cagliari
[email protected]
March 17, 2014
Il Trasformatore
I materiali
Materiali Ferromagnetici
Richiami teorici
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Domini di Weiss
Figure : Domini di Weiss
I
I materiali ferromagnetici partecipano alla magnetizzazione
interagendo con il campo magnetico H prodotto esternamente
e contribuendo attraverso la propria struttura cristallina al
campo magnetico
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Domini di Weiss
Figure : Domini di Weiss
I
I
I materiali ferromagnetici partecipano alla magnetizzazione
interagendo con il campo magnetico H prodotto esternamente
e contribuendo attraverso la propria struttura cristallina al
campo magnetico
l‘analisi della struttura a domini magnetici in presenza di un
campo magnetico esterno
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Domini di Weiss
Figure : Domini di Weiss
I
I
I
I materiali ferromagnetici partecipano alla magnetizzazione
interagendo con il campo magnetico H prodotto esternamente
e contribuendo attraverso la propria struttura cristallina al
campo magnetico
l‘analisi della struttura a domini magnetici in presenza di un
campo magnetico esterno
disordine naturale, i vari domini risultano orientati
casualmente e contribuiscono a produrre un vettore di
magnetizzazione M̄ = 0
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Domini di Weiss
Figure : Domini di Weiss
I
l‘azione di un campo magnetico esterno induce i domini a
disporsi in modo da favorire il campo eccitante
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Domini di Weiss
Figure : Domini di Weiss
I
l‘azione di un campo magnetico esterno induce i domini a
disporsi in modo da favorire il campo eccitante
I
L‘effetto che si produce é connessa all‘intensitá del campo
eccitante e presenta una evoluzione di tipo non lineare.
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Domini di Weiss
Figure : Domini di Weiss
I
l‘azione di un campo magnetico esterno induce i domini a
disporsi in modo da favorire il campo eccitante
I
L‘effetto che si produce é connessa all‘intensitá del campo
eccitante e presenta una evoluzione di tipo non lineare.
I
quando la maggior parte dei domini é orientata si assiste al
fenomeno della saturazione magnetica
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Materiali Ferromagnetici
Materiale
Temp. Curie [C ]
Induz. Magn. in Sat. [T ]
Fe 1
Ni 2
Co 3
65 Fe-35 Co
770
358
1121
900
2.15
0.62
1.8
2.43
I
Fe, Co e Ni sono ferromagnetici
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Materiali Ferromagnetici
Materiale
Temp. Curie [C ]
Induz. Magn. in Sat. [T ]
Fe 1
Ni 2
Co 3
65 Fe-35 Co
770
358
1121
900
2.15
0.62
1.8
2.43
I
Fe, Co e Ni sono ferromagnetici
I
Cinque metalli di transizione, Cr, Mn, Fe, Co, Ni, e la maggior
parte dei lantanidi sono ferromagnetici o antiferromagnetici.
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Caratteristiche Magnetostatiche
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Caratteristiche Magnetostatiche
La pendenza massima della caratteristica di magnetizzazione di un
materiale ferromagnetico risulta 103 ÷ 104 superiore a quella della
caratteristica magnetica del vuoto. L‘utilizzo di materiali
ferromagnetici richiede a parit di campo B̄ prodotto valori del
campo 103 ÷ 104 volte pi piccoli di quelli necessari nell‘aria
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Caratteristiche Magnetostatiche
I materiali vengono classificati sulla base del loro ciclo di isteresi in
I
materiali magnetici dol sono caratterizzati da un ciclo di
isteresi stretto e molto pendente e vengono utilizzati nella
realizzazione dei nuclei magnetici delle macchine elettriche
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Caratteristiche Magnetostatiche
I materiali vengono classificati sulla base del loro ciclo di isteresi in
I
materiali magnetici dol sono caratterizzati da un ciclo di
isteresi stretto e molto pendente e vengono utilizzati nella
realizzazione dei nuclei magnetici delle macchine elettriche
I
materiali magnetici duri sono invece caratterizzati da un ciclo
di isteresi molto ampio con valori di induzione residua e
campo coercitivo elevati e vengono utilizzati nella
realizzazione dei nuclei magnetici delle macchine elettriche
come magneti permanenti
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Caratteristiche Magnetostatiche
Il Trasformatore
Materiali Ferromagnetici
Richiami teorici
Caratteristiche Magnetodinamiche
