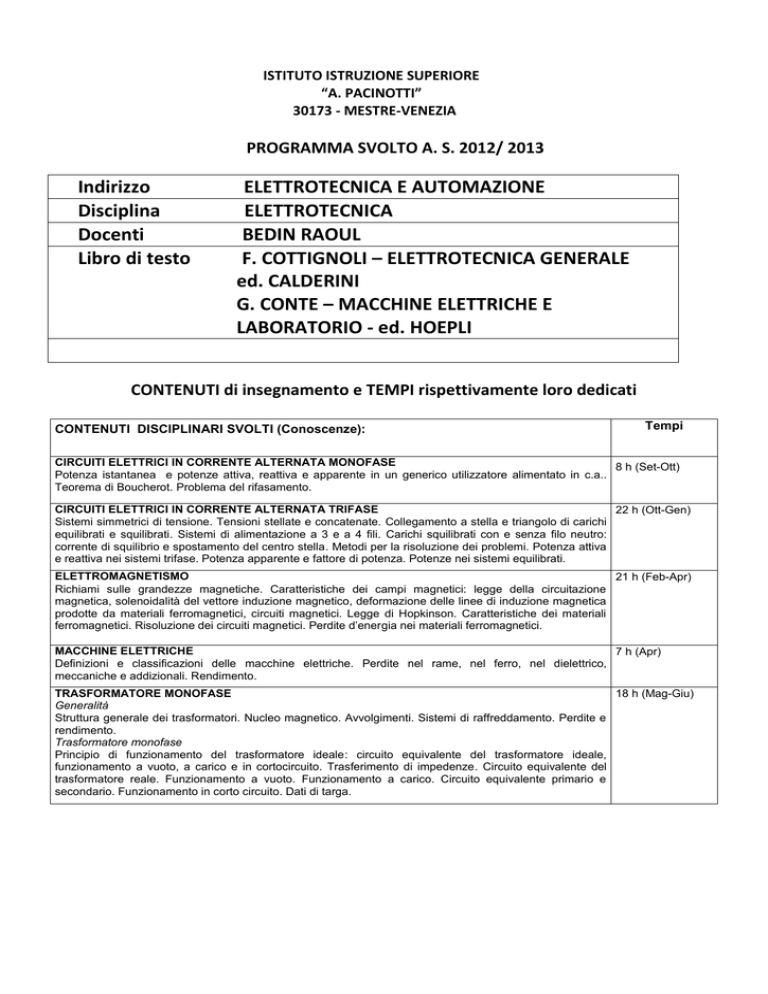

PROGRAMMA SVOLTO AS 2012/ 2013 - IIS Pacinotti

ISTITUTO ISTRUZIONE SUPERIORE
“A. PACINOTTI”
30173 - MESTRE-VENEZIA
PROGRAMMA SVOLTO A. S. 2012/ 2013
Indirizzo
Disciplina
Docenti
Libro di testo
ELETTROTECNICA E AUTOMAZIONE
ELETTROTECNICA
BEDIN RAOUL
F. COTTIGNOLI – ELETTROTECNICA GENERALE
ed. CALDERINI
G. CONTE – MACCHINE ELETTRICHE E
LABORATORIO - ed. HOEPLI
CONTENUTI di insegnamento e TEMPI rispettivamente loro dedicati
CONTENUTI DISCIPLINARI SVOLTI (Conoscenze):
Tempi
CIRCUITI ELETTRICI IN CORRENTE ALTERNATA MONOFASE
8 h (Set-Ott)
Potenza istantanea e potenze attiva, reattiva e apparente in un generico utilizzatore alimentato in c.a..
Teorema di Boucherot. Problema del rifasamento.
CIRCUITI ELETTRICI IN CORRENTE ALTERNATA TRIFASE
22 h (Ott-Gen)
Sistemi simmetrici di tensione. Tensioni stellate e concatenate. Collegamento a stella e triangolo di carichi
equilibrati e squilibrati. Sistemi di alimentazione a 3 e a 4 fili. Carichi squilibrati con e senza filo neutro:
corrente di squilibrio e spostamento del centro stella. Metodi per la risoluzione dei problemi. Potenza attiva
e reattiva nei sistemi trifase. Potenza apparente e fattore di potenza. Potenze nei sistemi equilibrati.
ELETTROMAGNETISMO
21 h (Feb-Apr)
Richiami sulle grandezze magnetiche. Caratteristiche dei campi magnetici: legge della circuitazione
magnetica, solenoidalità del vettore induzione magnetico, deformazione delle linee di induzione magnetica
prodotte da materiali ferromagnetici, circuiti magnetici. Legge di Hopkinson. Caratteristiche dei materiali
ferromagnetici. Risoluzione dei circuiti magnetici. Perdite d’energia nei materiali ferromagnetici.
MACCHINE ELETTRICHE
7 h (Apr)
Definizioni e classificazioni delle macchine elettriche. Perdite nel rame, nel ferro, nel dielettrico,
meccaniche e addizionali. Rendimento.
TRASFORMATORE MONOFASE
18 h (Mag-Giu)
Generalità
Struttura generale dei trasformatori. Nucleo magnetico. Avvolgimenti. Sistemi di raffreddamento. Perdite e
rendimento.
Trasformatore monofase
Principio di funzionamento del trasformatore ideale: circuito equivalente del trasformatore ideale,
funzionamento a vuoto, a carico e in cortocircuito. Trasferimento di impedenze. Circuito equivalente del
trasformatore reale. Funzionamento a vuoto. Funzionamento a carico. Circuito equivalente primario e
secondario. Funzionamento in corto circuito. Dati di targa.
LABORATORIO
Circuiti elettrici in c.a. monofase
1) Misura di reattanza con nucleo in aria con metodo di Joubert
2) Misura di reattanza con nucleo in ferro con metodo di Joubert
Circuiti elettrici in c.a. trifase
3) Misura di potenza attiva su carico equilibrato a 3 fili con inserzione Aron
4) Misura di potenza attiva e di corrente di squilibrio su carico squilibrato con filo neutro
5) Misura di potenza attiva e di spostamento del centro stella su carico squilibrato senza filo neutro
6) Misura di potenza attiva e reattiva con inserzione Righi
7) Misura di potenza attiva e reattiva con inserzione Barbagelata
Elettromagnetismo
8) Rilievo della caratteristica di magnetizzazione di un’induttanza
Trasformatori monofasi
9) Misura del rapporto di trasformazione
10) Prova a vuoto
11) Prova in corto circuito
12) Prova a carico
Mestre, 3 giugno 2013
I Docenti
Gli Studenti:
_____________________
_________________________
_____________________
_________________________
55 h (Set-Mag)
