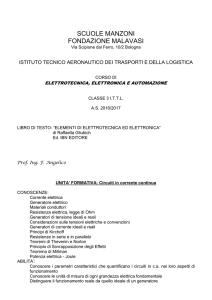

SCUOLE MANZONI
FONDAZIONE MALAVASI
Via Scipione dal Ferro, 10/2 Bologna
ISTITUTO TECNICO AERONAUTICO DEI TRASPORTI E DELLA LOGISTICA
CORSO DI
ELETTROTECNICA, ELETTRONICA E AUTOMAZIONE
CLASSE 4 I.T.T.L.
A.S. 2016/2017
LIBRO DI TESTO: “ELEMENTI DI ELETTROTECNICA ED ELETTRONICA”
di Raffaella Gliubich
Ed. IBN EDITORE
Prof. Ing. F. Angelico
UNITA’ FORMATIVA: Diodi e Transistori
CONOSCENZE:
Generalità sui semiconduttori
Semiconduttori drogati
Drogaggio con materiale trivalente – semiconduttore tipo P
Drogaggio con materiale pentavalente – semiconduttore tipo N
Giunzione P – N
Giunzione polarizzata direttamente e inversamente
Diodi a giunzione, zener, Schottky, varicap, led
Raddrizzatore a doppia semionda
Raddrizzatore di picco con resistenza
Limitatore di tensione con zener
Transistor BJT
Caratteristiche volt – amperometri che di ingresso e di uscita
Circuito di polarizzazione con due batterie
ELETTROTECNICA, ELETTRONICA E AUTOMAZIONE
A.S. 2016/2017
Costruzione grafica della retta retta di carico d’ingresso
Introduzione della resistenza di emettitore
Circuito di polarizzazione del BJT con una batteria
ABILITA’:
Conoscere i parametri caratteristici dei dispositivi a semiconduttore
Conoscere le curve caratteristiche dei dispositivi a semiconduttore
Saper valutare il punto di funzionamento di un BJT (qualitativamente)
PREREQUISITI:
Legge di Ohm
Conoscenza delle funzioni esponenziali
STRUMENTO:
Libro di testo
OGGETTO DI OSSERVAZIONE NELLA VERIFICA:
Descrizione dei fenomeni a cavallo della giunzione P – N
Descrizione del funzionamento dei vari tipi di dispositivi a semiconduttore
Calcolare il valore della resistenza di polarizzazione del BJT
UNITA’ FORMATIVA: Cenni su Motore in corrente continua e motore asincrono trifase
CONOSCENZE:
Sistemi trifase
Tensione concatenata e di fase
Il filo neutro nei collegamenti
Collegamento stella – triangolo del carico
Campo magnetico rotante
Statore
Rotore
Scorrimento
Rotore a gabbia di scoiattolo
Circuito equivalente
Potenze perse (ferro, rame, attrito e ventilazione)
ABILITA’:
Conoscere i principi di funzionamento dei motori c.c. e m.a.t.
Distinzione tra funzionamento da Motore e da Generatore
Saper descrivere il funzionamento del circuito elettrico equivalente
PREREQUISITI:
Elettrostatica
Magnetismo
Legge di Joule
STRUMENTO:
Appunti presi a lezione
OGGETTO DI OSSERVAZIONE NELLA VERIFICA:
Saper quantificare le potenze in gioco
Saper applicare la legge dell’induzione elettromagnetica per
funzionamento dei due motori
descrivere
il
ELETTROTECNICA, ELETTRONICA E AUTOMAZIONE
A.S. 2016/2017
UNITA’ FORMATIVA: Filtri elettrici e circuiti risonanti RLC serie e parallelo
CONOSCENZE:
Frequenze di taglio
Filtro passa basso a resistenza e capacità
Filtro passa alto a resistenza e capacità
Filtro passa alto a induttanza e resistenza
Filtro passa basso a induttanza e resistenza
ABILITA’:
Saper effettuare calcoli quantitativi per discriminare i diversi tipi di Filtri elettrici
PREREQUISITI:
Risoluzioni di equazioni di primo grado
Legge di Ohm
STRUMENTO:
Libro di testo
OGGETTO DI OSSERVAZIONE NELLA VERIFICA:
Capacità di risoluzione delle reti elettriche
Conoscenza degli indici quantitativi dei filtri elettrici
UNITA’ FORMATIVA: Rifasamento di circuiti monofase
CONOSCENZE:
Richiami su potenze in c.a.
Rifasamento
Collegamento del condensatore al carico
Triangolo delle potenze
Potenza reattiva induttiva e reattiva capacitiva
Fattore di potenza
Calcolo della capacità per rifasare
ABILITA’:
Conoscere i motivi che portano al rifasamento di una carico
Saper quantificare le potenze in gioco
Saper usare formule trigonometriche per triangoli rettangoli
PREREQUISITI:
Legge di Ohm
Trigonometria
STRUMENTO:
Appunti presi a lezione
OGGETTO DI OSSERVAZIONE NELLA VERIFICA:
Calcolo di potenze, correnti
Saper calcolare il valore della capacità di un condensatore di rifasamento
ELETTROTECNICA, ELETTRONICA E AUTOMAZIONE
A.S. 2016/2017
UNITA’ FORMATIVA: Amplificatori operazionali ideali
CONOSCENZE:
Generalità
Caratteristica ideale
Funzione di trasferimento
Resistenza di ingresso e uscita
Circuito sommatore invertente, buffer, derivatore
ABILITA’:
Saper ottenere di ogni circuito la relativa funzione di trasferimento
PREREQUISITI:
Legge di Ohm
Primo e secondo principio di Kirchoff
STRUMENTO:
Appunti presi a lezione
OGGETTO DI OSSERVAZIONE NELLA VERIFICA:
Calcolo quantitativo dei parametri di ogni circuito esaminato
UNITA’ FORMATIVA: Trasformatore
CONOSCENZE:
Principio di funzionamento
Modello ideale
Equazioni caratteristiche
Perdite
ABILITA’:
Quantificare le potenze in gioco
Conoscere il principio di funzionamento
PREREQUISITI:
Magnetismo
Potenza elettrica
STRUMENTO:
Appunti presi a lezione
OGGETTO DI OSSERVAZIONE NELLA VERIFICA:
Calcolo delle tensioni e delle correnti nei circuiti primario e secondario
ELETTROTECNICA, ELETTRONICA E AUTOMAZIONE
A.S. 2016/2017
Griglia di Valutazione per Test Scritto - Orali
Descrittori
Completi ed approfonditi
Precisi
Contenuti
Conoscenze
(max 5 punti)
(max 2,5 punti)
Abilità
Argomentazione
(max 2,5 punti)
Totale dei punti assegnati
5
4,5
Organizzati
4
Appropriati
3,5
Essenziali
Parziali
3
2,5
Confusi
2
Limitati
1,5
Lacunosi
Esposizione
Punteggio
1
Inesistenti,
rifiuto del confronto
0,5
Espressione curata,
linguaggio specifico preciso
Espressione sicura,
precisione lessicale
Espressione chiara, lessico
corretto
Espressione corretta,
lessico adeguato
Espressione faticosa, lessico
non sempre corretto
Espressione incerta e
scorretta
Espressione scorretta,
rifiuto del confronto
2,5
2,1
1,8
1,5
1,2
0,9
0,5
Argomentazione sicura,
collegamenti precisi,
riflessione autonoma
Argomentazione
appropriata,
collegamenti fondamentali,
spunti di riflessione
Argomentazione adeguata,
collegamenti fondamentali
Argomentazione essenziale
2,5
1,5
Argomentazione parziale
1,2
Argomentazione
frammentata
Argomentazione inesistente,
rifiuto del confronto
0,9
2,1
1,8
0,5
Max 10/10
Punteggio
assegnato
