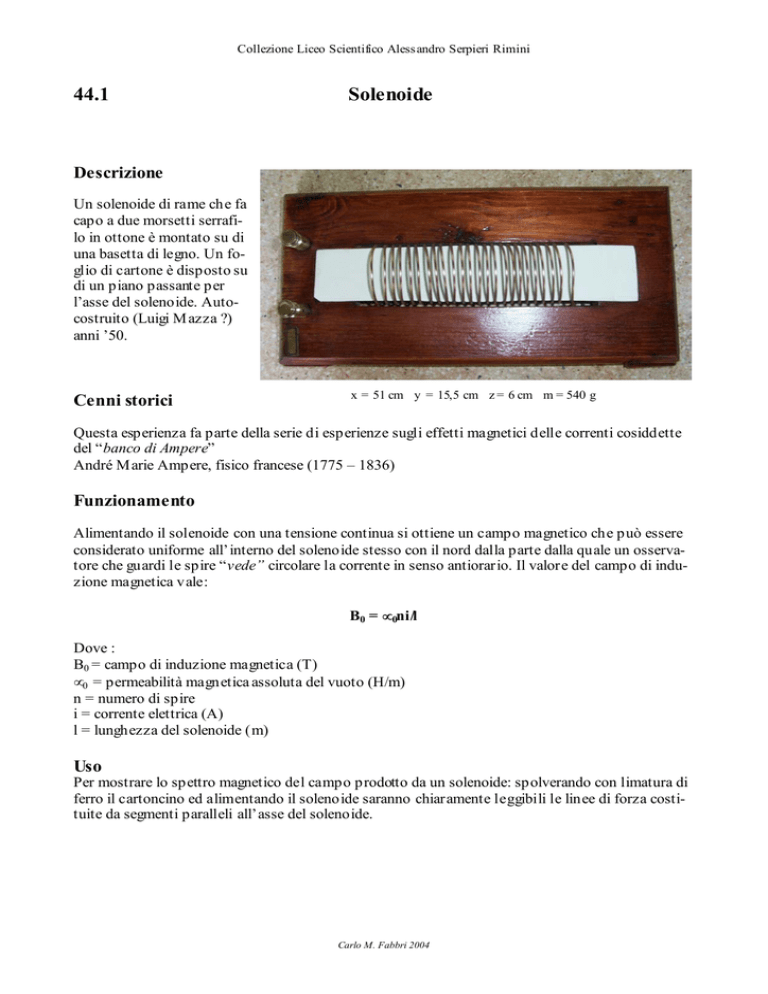

44.1 Solenoide - Liceo Serpieri

Collezione Liceo Scientifico Aless andro Serpieri Rimini
44.1
Solenoide
Descrizione
Un solenoide di rame che fa
capo a due morsetti serrafilo in ottone è montato su di
una basetta di legno. Un foglio di cartone è disposto su
di un piano passante per
l’asse del solenoide. Autocostruito (Luigi M azza ?)
anni ’50.
Cenni storici
x = 51 cm y = 15,5 cm z = 6 cm m = 540 g
Questa esperienza fa parte della serie di esperienze sugli effetti magnetici delle correnti cosiddette
del “banco di Ampere”
André M arie Ampere, fisico francese (1775 – 1836)
Funzionamento
Alimentando il solenoide con una tensione continua si ottiene un campo magnetico che può essere
considerato uniforme all’interno del solenoide stesso con il nord dalla parte dalla quale un osservatore che guardi le spire “vede” circolare la corrente in senso antiorario. Il valore del campo di induzione magnetica vale:
B0 = µ 0ni/l
Dove :
B0 = campo di induzione magnetica (T)
µ0 = permeabilità magnetica assoluta del vuoto (H/m)
n = numero di spire
i = corrente elettrica (A)
l = lunghezza del solenoide (m)
Uso
Per mostrare lo spettro magnetico del campo prodotto da un solenoide: spolverando con limatura di
ferro il cartoncino ed alimentando il solenoide saranno chiaramente leggibili le linee di forza costituite da segmenti paralleli all’asse del solenoide.
Carlo M. Fabbri 2004
