Trasformatori di corrente

Trasformatori di corrente

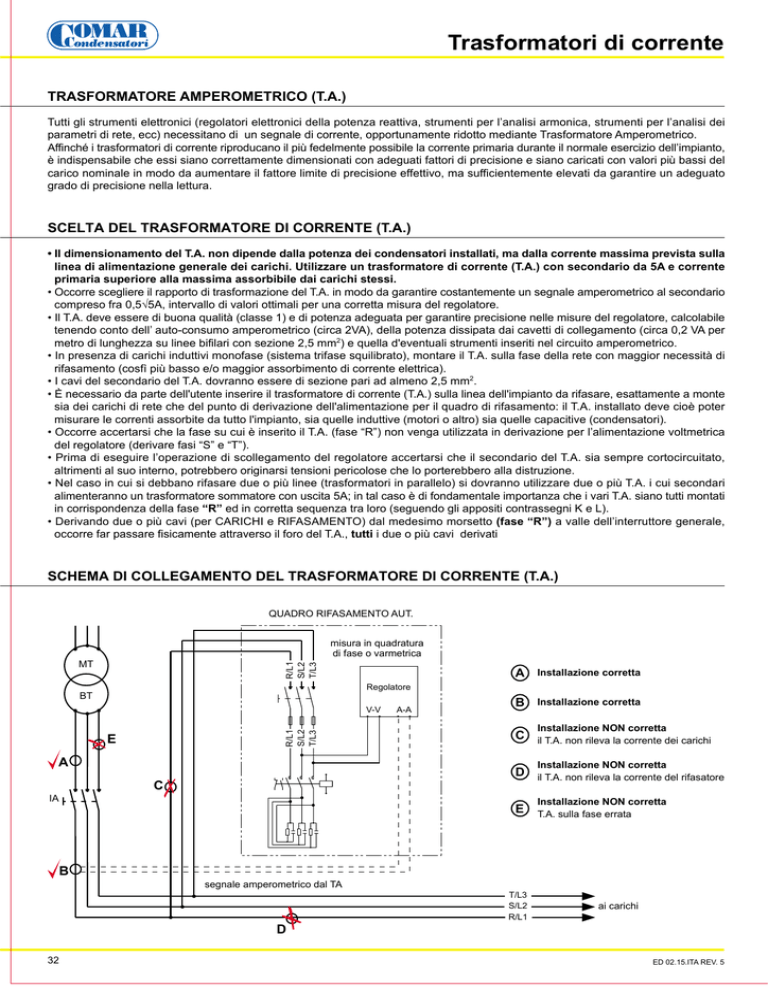

TRASFORMATORE AMPEROMETRICO (T.A.)
Tutti gli strumenti elettronici (regolatori elettronici della potenza reattiva, strumenti per l’analisi armonica, strumenti per l’analisi dei
parametri di rete, ecc) necessitano di un segnale di corrente, opportunamente ridotto mediante Trasformatore Amperometrico.
Affinché i trasformatori di corrente riproducano il più fedelmente possibile la corrente primaria durante il normale esercizio dell’impianto,
è indispensabile che essi siano correttamente dimensionati con adeguati fattori di precisione e siano caricati con valori più bassi del
carico nominale in modo da aumentare il fattore limite di precisione effettivo, ma sufficientemente elevati da garantire un adeguato
grado di precisione nella lettura.
SCELTA DEL TRASFORMATORE DI CORRENTE (T.A.)
• Il dimensionamento del T.A. non dipende dalla potenza dei condensatori installati, ma dalla corrente massima prevista sulla
linea di alimentazione generale dei carichi. Utilizzare un trasformatore di corrente (T.A.) con secondario da 5A e corrente
primaria superiore alla massima assorbibile dai carichi stessi.
• Occorre scegliere il rapporto di trasformazione del T.A. in modo da garantire costantemente un segnale amperometrico al secondario
compreso fra 0,5÷5A, intervallo di valori ottimali per una corretta misura del regolatore.
• Il T.A. deve essere di buona qualità (classe 1) e di potenza adeguata per garantire precisione nelle misure del regolatore, calcolabile
tenendo conto dell’ auto-consumo amperometrico (circa 2VA), della potenza dissipata dai cavetti di collegamento (circa 0,2 VA per
metro di lunghezza su linee bifilari con sezione 2,5 mm2) e quella d'eventuali strumenti inseriti nel circuito amperometrico.
• In presenza di carichi induttivi monofase (sistema trifase squilibrato), montare il T.A. sulla fase della rete con maggior necessità di
rifasamento (cosfì più basso e/o maggior assorbimento di corrente elettrica).
• I cavi del secondario del T.A. dovranno essere di sezione pari ad almeno 2,5 mm2.
• È necessario da parte dell'utente inserire il trasformatore di corrente (T.A.) sulla linea dell'impianto da rifasare, esattamente a monte
sia dei carichi di rete che del punto di derivazione dell'alimentazione per il quadro di rifasamento: il T.A. installato deve cioè poter
misurare le correnti assorbite da tutto l'impianto, sia quelle induttive (motori o altro) sia quelle capacitive (condensatori).
• Occorre accertarsi che la fase su cui è inserito il T.A. (fase “R”) non venga utilizzata in derivazione per l’alimentazione voltmetrica
del regolatore (derivare fasi “S” e “T”).
• Prima di eseguire l’operazione di scollegamento del regolatore accertarsi che il secondario del T.A. sia sempre cortocircuitato,
altrimenti al suo interno, potrebbero originarsi tensioni pericolose che lo porterebbero alla distruzione.
• Nel caso in cui si debbano rifasare due o più linee (trasformatori in parallelo) si dovranno utilizzare due o più T.A. i cui secondari
alimenteranno un trasformatore sommatore con uscita 5A; in tal caso è di fondamentale importanza che i vari T.A. siano tutti montati
in corrispondenza della fase “R” ed in corretta sequenza tra loro (seguendo gli appositi contrassegni K e L).
• Derivando due o più cavi (per CARICHI e RIFASAMENTO) dal medesimo morsetto (fase “R”) a valle dell’interruttore generale,
occorre far passare fisicamente attraverso il foro del T.A., tutti i due o più cavi derivati
SCHEMA DI COLLEGAMENTO DEL TRASFORMATORE DI CORRENTE (T.A.)
QUADRO RIFASAMENTO AUT.
misura in quadratura
di fase o varmetrica
R/L1
S/L2
T/L3
MT
A
Installazione corretta
B
Installazione corretta
C
Installazione NON corretta
il T.A. non rileva la corrente dei carichi
D
Installazione NON corretta
il T.A. non rileva la corrente del rifasatore
E
Installazione NON corretta
T.A. sulla fase errata
Regolatore
BT
R/L1
S/L2
T/L3
V-V
E
A
A-A
C
IA
B
segnale amperometrico dal TA
T/L3
S/L2
R/L1
ai carichi
D
32
ED 02.15.ITA REV. 5
Trasformatori di corrente
Trasformatori di corrente a BARRA PASSANTE - T.A. di misura secondario 5A
Codice
Rapporto di
trasformazione
Prestazioni (VA)
Foro (mm)
Dati tecnici generali
cl 0,5
cl 1
cl 3
ø cavo
dim. sbarra
7650196
50/5
-
-
1,2
23
32x10
Custodia: materiale termoplastico autoestinguente
7650296
60/5
-
-
1,5
23
32x10
Frequenza: 40÷60 Hz
7650496
100/5
-
-
3
23
32x10
Tensione di riferimento per l’isolamento: 0,72kV
7650696
150/5
-
3
5
23
32x10
Tensione prova: 3kV per 1’ a 50Hz
7655096
200/5
2,5
5
8
23
32x10
Isolamento: classe E
7655196
250/5
4
7
10
23
32x10
Protezione: IP20 (50÷400A) - IP30 (500÷2000A)
7655296
300/5
5
8
12
30
40x10
Sovracorrente permanente: 1,2In
7655496
400/5
10
15
20
30
40x10
Corrente nominale termica di cortocircuito (Ith):
7655696
500/5
5
10
20
-
63x30
40In (50÷250A) - 60In (>250A)
7655896
600/5
8
15
30
-
63x30
Corrente nominale dinamica di cortocircuito (I dyn): 2,5xIth
7655996
800/5
20
40
-
-
82x37
Fattore di sicurezza: N≤5
7656396
1000/5
20
40
-
-
82x37
Temperatura di funzionamento: -25 / +50°C
7656496
1200/5
25
50
-
-
82x37
Temperatura di magazzinaggio: -40 / +80°C
7656896
1500/5
40
80
-
-
82x37
7657096
2000/5
50
100
-
-
82x37
Costruzione a norme: CEI EN 60044-1, IEC 185, VDE, BS, UTE.
Trasformatori amperometrici SOMMATORI (T.A. SOMMATORI) - secondario 5A
Codice
Tipo
Prestazioni (VA)
cl 0,5
cl 1
Dati tecnici generali
7660298
2 ingressi 5+5 /5
10
20
Autoconsumo: 2VA per ingresso
7660498
3 ingressi 5+5+5 /5
10
20
Altre caratteristiche: vedi T.A. BARRA PASSANTE
7660698
4 ingressi 5+5+5+5 /5
10
20
Costruzione a norme: CEI EN 60044-1, IEC 185, VDE, BS, UTE.
Trasformatori di corrente APRIBILI - T.A. di MISURA secondario 5A
Isolamento a secco, inglobamento in resina sintetica a nucleo apribile, per la diretta applicazione su cavo o barre.
Isolamento verso il conduttore primario a cura del cliente.
Rapporto di
trasformazione
Prestazioni (VA)
Foro (mm)
Dati tecnici generali
cl 0,5
cl 1
cl 3
dim. sbarra
400/5
3
7,5
20
120x80
Frequenza: 50÷60 Hz
500/5
4
12
30
120x80
Tensione di riferimento per l’isolamento: 0,72kV
600/5
6
15
40
120x80
Tensione prova: 3kV per 1’ a 50Hz
1000/5
10
20
50
120x80
Fattore di sicurezza: N 5
1500/5
30
45
60
120x80
Temperatura di funzionamento: -25 / +50°C
2000/5
40
55
70
86x82
Temperatura di magazzinaggio: -40 / +80°C
Costruzione a norme: CEI EN 60044-1, IEC 185, VDE, BS, UTE.
ED 02.15.ITA REV. 5
33
Schemi di collegamento
Regolatori elettronici serie QR
Carichi
N
L3 (T)
L2 (S)
L1 (R)
CT../5
220V
L
0V
K
1A
Max 4A
T1 T2 T3 T4 T5 T6
C1....6
12 34 5 6CC
Allarme
220V
0V
AA
380V
QR6 400 Vac
50°C
Protezioni a microprocessore serie MHD
Regolatori a microprocessore serie QSR
Carichi
CT../5
220V
L
0V
N
L3 (T)
L2 (S)
L1 (R)
K
NO
C
1A
NC
C
NO
NC
V
Max 4A
T1 T2 T3 T4 T5 T6
C1....6
Alarm 1
V
Power
supply
85÷265V
50/60Hz.
Alarm 2
X1 X2 1 2 3 4 5 6 C
Carichi
N
CT ../5
Loads
Allarme
L3 (T)
Charges
CT ../5
Verbraucher
QSR6 400 Vac
L
L2 (S)
K
CT ../5
Loads
L
K
L
AA
V V
Current Input
Max 5A-
AL1
EMR12 - 400Vac
RETE
MAINS
RESEAU
TEMPER.
CURRENT
CURRENT
P2 P1 X2 X1 C 8 7 6 5 4 3 2 1 A A 0
400 Vac
0 Vac
n.c.
VOLTAGE
V2
12 11 10 9 8 7 6 5 4 3 2 1 C A A 0 V1 V2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
TA../5
CT../5
TI../5
TA../5
CT../5
TI../5
QP
QP
Fu
A1
K1
C2
C12
Fu
C1
A2
K2
A2
A2
A1
A1
TR
K12
F1
F2
F12
220 400
o o
F1
CARICHI
LOADS
CHARGES
C1
K1
A1
A2
F2
K2
A1
C2
C8
Fu
TR
A2
F8
Fu
K8
A2 A1
o o
220 400
CARICHI
LOADS
CHARGES
VOLTAGE
0 Vac
220 Vac
400 Vac
ALARM
VENT.
N T S R
N L3 L2 L1
35°
34
AL3
AL2
MPR8 - 400Vac
C°
K
Regolatori a microprocessore serie EMR
Regolatori a microprocessore serie MPR
RETE
MAINS
RESEAU
NTSR
N L3 L2 L1
MHD/3
L1 (R)
