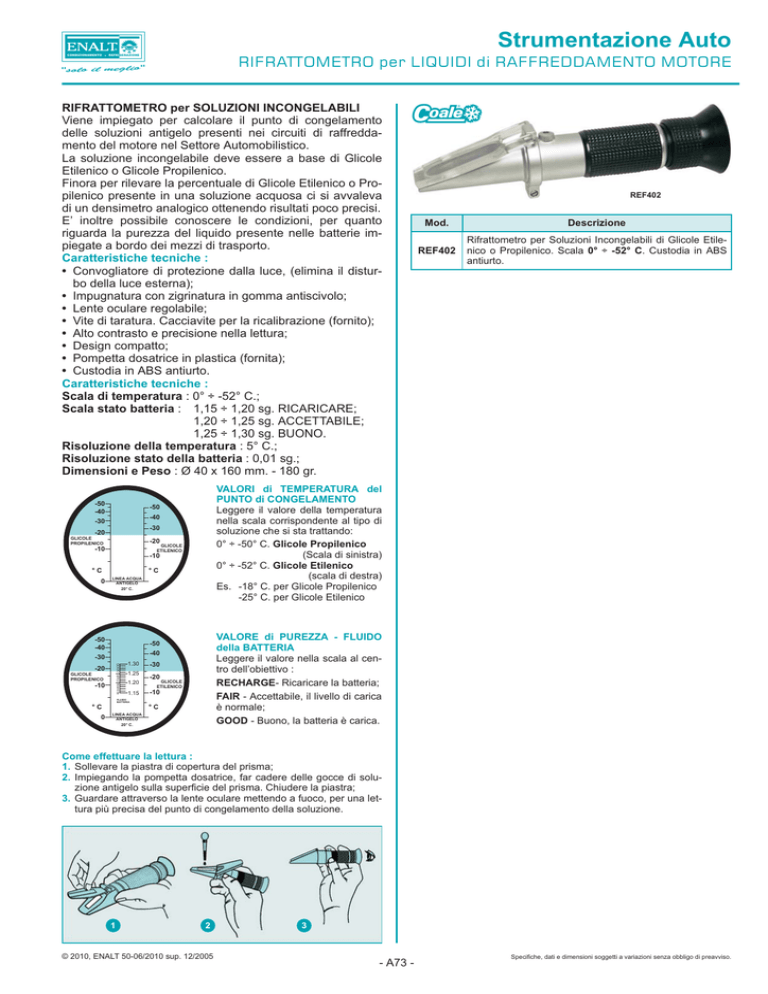

RIFRATTOMETRO per LIQUIDI di RAFFREDDAMENTO MOTORE
"solo il meglio"
RIFRATTOMETRO per SOLUZIONI INCONGELABILI
Viene impiegato per calcolare il punto di congelamento
delle soluzioni antigelo presenti nei circuiti di raffreddamento del motore nel Settore Automobilistico.
La soluzione incongelabile deve essere a base di Glicole
Etilenico o Glicole Propilenico.
Finora per rilevare la percentuale di Glicole Etilenico o Propilenico presente in una soluzione acquosa ci si avvaleva
di un densimetro analogico ottenendo risultati poco precisi.
E’ inoltre possibile conoscere le condizioni, per quanto
riguarda la purezza del liquido presente nelle batterie impiegate a bordo dei mezzi di trasporto.
Caratteristiche tecniche :
• Convogliatore di protezione dalla luce, (elimina il disturbo della luce esterna);
• Impugnatura con zigrinatura in gomma antiscivolo;
• Lente oculare regolabile;
• Vite di taratura. Cacciavite per la ricalibrazione (fornito);
• Alto contrasto e precisione nella lettura;
• Design compatto;
• Pompetta dosatrice in plastica (fornita);
• Custodia in ABS antiurto.
Caratteristiche tecniche :
Scala di temperatura : 0° ÷ -52° C.;
Scala stato batteria : 1,15 ÷ 1,20 sg. RICARICARE;
1,20 ÷ 1,25 sg. ACCETTABILE;
1,25 ÷ 1,30 sg. BUONO.
Risoluzione della temperatura : 5° C.;
Risoluzione stato della batteria : 0,01 sg.;
Dimensioni e Peso : Ø 40 x 160 mm. - 180 gr.
-50
-40
-30
-40
-30
GLICOLE
PROPILENICO
-20
GLICOLE
ETILENICO
-10
-10
°C
0
°C
LINEA ACQUA
ANTIGELO
20° C.
-50
-40
-30
FAIR GOOD
-40
-20
RECHARGE
-10
1.30
1.25
1.20
1.15
-30
-20
GLICOLE
ETILENICO
-10
FLUIDO
BATTERIA
°C
0
Mod.
Descrizione
REF402
Rifrattometro per Soluzioni Incongelabili di Glicole Etilenico o Propilenico. Scala 0° ÷ -52° C. Custodia in ABS
antiurto.
VALORE di PUREZZA - FLUIDO
della BATTERIA
Leggere il valore nella scala al centro dell’obiettivo :
RECHARGE- Ricaricare la batteria;
FAIR - Accettabile, il livello di carica
è normale;
GOOD - Buono, la batteria è carica.
-50
GLICOLE
PROPILENICO
REF402
VALORI di TEMPERATURA del
PUNTO di CONGELAMENTO
Leggere il valore della temperatura
nella scala corrispondente al tipo di
soluzione che si sta trattando:
0° ÷ -50° C. Glicole Propilenico
(Scala di sinistra)
0° ÷ -52° C. Glicole Etilenico
(scala di destra)
Es. -18° C. per Glicole Propilenico
-25° C. per Glicole Etilenico
-50
-20
®
°C
LINEA ACQUA
ANTIGELO
20° C.
Come effettuare la lettura :
1. Sollevare la piastra di copertura del prisma;
2. Impiegando la pompetta dosatrice, far cadere delle gocce di soluzione antigelo sulla superficie del prisma. Chiudere la piastra;
3. Guardare attraverso la lente oculare mettendo a fuoco, per una lettura più precisa del punto di congelamento della soluzione.
1
2
© 2010, ENALT 50-06/2010 sup. 12/2005
3
- A73 -
Specifiche, dati e dimensioni soggetti a variazioni senza obbligo di preavviso.
