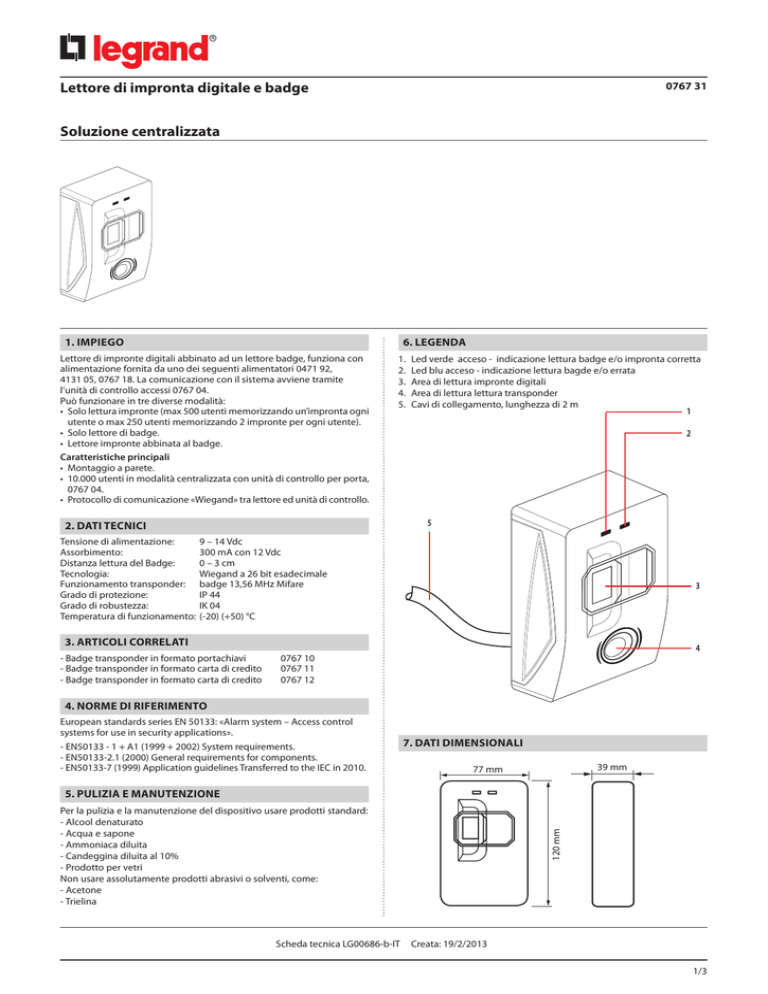

Lettore di impronta digitale e badge
0767 31
Soluzione centralizzata
1. Impiego
6. LEGENDA
Lettore di impronte digitali abbinato ad un lettore badge, funziona con
alimentazione fornita da uno dei seguenti alimentatori 0471 92,
4131 05, 0767 18. La comunicazione con il sistema avviene tramite
l’unità di controllo accessi 0767 04.
Può funzionare in tre diverse modalità:
• Solo lettura impronte (max 500 utenti memorizzando un’impronta ogni
utente o max 250 utenti memorizzando 2 impronte per ogni utente).
• Solo lettore di badge.
• Lettore impronte abbinata al badge.
Caratteristiche principali
• Montaggio a parete.
• 10.000 utenti in modalità centralizzata con unità di controllo per porta,
0767 04.
• Protocollo di comunicazione «Wiegand» tra lettore ed unità di controllo.
1.
2.
3.
4.
5.
Led verde acceso - indicazione lettura badge e/o impronta corretta
Led blu acceso - indicazione lettura bagde e/o errata
Area di lettura impronte digitali
Area di lettura lettura transponder
Cavi di collegamento, lunghezza di 2 m
1
2
5
2. DATI TECNICI
Tensione di alimentazione:
9 – 14 Vdc
Assorbimento:
300 mA con 12 Vdc
Distanza lettura del Badge:
0 – 3 cm
Tecnologia: Wiegand a 26 bit esadecimale
Funzionamento transponder: badge 13,56 MHz Mifare
Grado di protezione:
IP 44
Grado di robustezza:
IK 04
Temperatura di funzionamento: (-20) (+50) °C
3
3. ARTICOLI CORRELATI
- Badge transponder in formato portachiavi - Badge transponder in formato carta di credito - Badge transponder in formato carta di credito 4
0767 10
0767 11
0767 12
4. NORME DI RIFERIMENTO
European standards series EN 50133: «Alarm system – Access control
systems for use in security applications».
- EN50133 - 1 + A1 (1999 + 2002) System requirements.
- EN50133-2.1 (2000) General requirements for components.
- EN50133-7 (1999) Application guidelines Transferred to the IEC in 2010.
7. dati dimensionali
39 mm
77 mm
5. pulizia E manutenzione
Scheda tecnica LG00686-b-IT
120 mm
Per la pulizia e la manutenzione del dispositivo usare prodotti standard:
- Alcool denaturato
- Acqua e sapone
- Ammoniaca diluita
- Candeggina diluita al 10%
- Prodotto per vetri
Non usare assolutamente prodotti abrasivi o solventi, come:
- Acetone
- Trielina
Creata: 19/2/2013
1/3
Lettore di impronta digitale e badge
0767 31
Soluzione centralizzata
8. installazione
• Modalità installativa
(*) Nota: Installare il centralino o il quadro elettrico nella
parte interna dell’edificio o del locale.
Al suo interno installare gli accessori di cablaggio ed
effettuare i vari collegamenti.
2
3
LEGENDA
1. Centralino o quadro elettrico
2. Pulsante interno per apertura porta
3. Lettore di impronta digitale con lettore badge
4. Elettroserratura
4
2m
min 0,9 m
max 1,3 m
(*)
1
• Montaggio
1
2
3
Scheda tecnica LG00686-b-IT
Creata: 19/2/2013
2/3
Lettore di impronta digitale e badge
0767 31
Soluzione centralizzata
9. schema
10.
schemadidicollegamento
collegamento
230 V
N
0047 92
L
Int. MGT 1
FUSIBILE 1
2A
12 Vcc
1,5 mm2
1,5 mm2
L=50 m max
1,5 mm2
L=10 m max
0767 31
PORTA 1
Pulsante interno per
apertura PORTA 1
Contatto per controllo
stato PORTA 1
1,5 mm2
L= 50
0767 04
C
+ 12 Vdc
R2
0778 73
0767 17
0,28 mm2
L=100 m max
cavo LAN
C
0767 16
0767 32
R
T
Diodo
1N4007
Diodo
1N4007
0767 07
PORTA 1
0408 98
NC NO
1,5 mm2
L= 50 m max
L= 10 m max
1 mm2
Diodo
1N4007
Contatto di protezione
Allarme Tamper (*)
0767 07
0408 98
Contatto per controllo
stato PORTA 2
C
R1
Diodo
1N4007
L= 100 m max
NC NO
PORTA 2
Pulsante interno
per apertura PORTA 2
0767 31
PORTA 2
L= 10 m max
1 mm2
0,28 mm2
1,5 mm2
L=50 m max
FUSIBILE 2
2A
ARTICOLO
Nota(*): Si consiglia di utilizzare il contatto di protezione
(allarme tamper) al fine di proteggere l’accesso ai
malintenzionati (esempio: collegando il contatto al
sistema antifurto, al sistema di videosorveglianza TVCC,
a quadri e centralini elettrici, … ).
La funzione deve essere abilitata tramite la
programmazione software sull’unità di controllo ed è
possibile decidere se la linea di protezione deve essere
NC o NO.
D1 (DATA 1)
D0 (DATA 0)
L (LED)
– (GND)
+ (VDC)
DATA1
DATA 0
LED
GND
+ VDC
Scheda tecnica LG00686-b-IT
Bianco
Verde
Marrone
Nero
Rosso
DESCRIZIONE
Alimentatore 230 Vac 12 Vcc 2,5 A
Unità di controllo per la gestione centralizzata
Lettore badge da esterno ad alta sensibilità
Tastiera con lettore badge
Tastiera numerica
Lettore biometrico con lettore badge
Elettroserratura 12 Vdc 500 mA
Dispositivo per bloccaggio porta elettromagnetico
12 Vdc 600 mA o 24 Vdc 300 mA
MGT 1
Interruttore magneto termico 6A
FUSIBILE 1 Fusibile 2 A
FUSIBILE 2 Fusibile 2 A
R1 – R2
Relè a 12 Vdc
0047 92
0767 04
0767 32
0778 73
0767 17
0767 31
0408 98
0767 07
Q.tà
1
1
1
1
1
1
1
1
